Κύρια Χαρακτηριστικά
- Δύο ξεχωριστοί σταθμοί συγκόλλησης EVA PUR
- Magazine 4 ή 6 ταινιών σε κάθε σταθμό (προαιρετικά)
- Δυνατότητα συγκόλλησης στενού τεμαχίου 40mm
- Ζώνη πίεσης με ιμάντα
- Σύστημα προ τήξης με αυτόματη τροφοδοσία κόλλας
- Σύστημα ελέγχου με βιομηχανικό υπολογιστή
- Ρυθμίσεις με σερβοκινητήρα για πίεση/κοπή/αποόξεση
- Ταχύτητα τροφοδοσίας: 15-24 m/min
- Μονάδες μηχανής: 1. Μονάδα προπλανών. 2. Μονάδα συγκόλλησης. 3. Μονάδα σοκορόδισκων. 4. Μονάδα κουρευτικών. 5. Μονάδα στρογγυλοποίησης γωνιών (2 κινητήρες). 6. Μονάδα ξύστρας μορφής R. 7. Ξύστρα κόλλας. 8. Μονάδα διπλών βουρτσών
- Μονάδες ψεκασμού/καθαρισμού – 2 τεμάχια
- Λαμπτήρας θέρμανσης
- Αυτόματο σύστημα λίπανσης για τους οδηγούς της μονάδας κοπής
- Αυτόματο σύστημα λίπανσης του μεταφορέα με ηλεκτρική αντλία

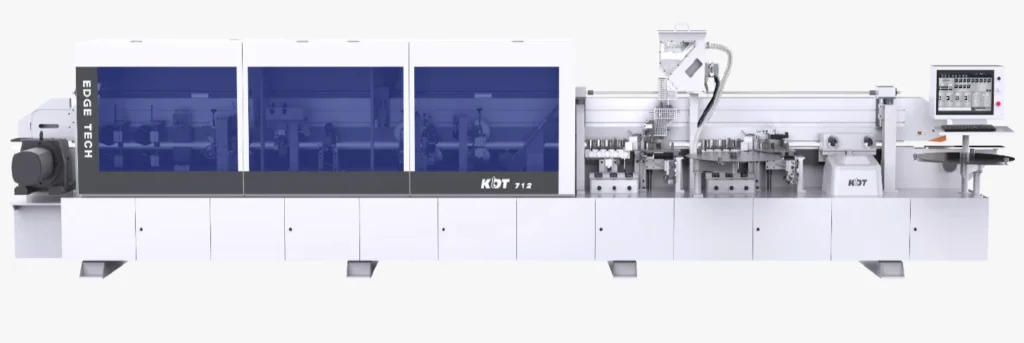

Πλήρως Αυτόματη Συγκολλητική KDT KE-712GBSUT

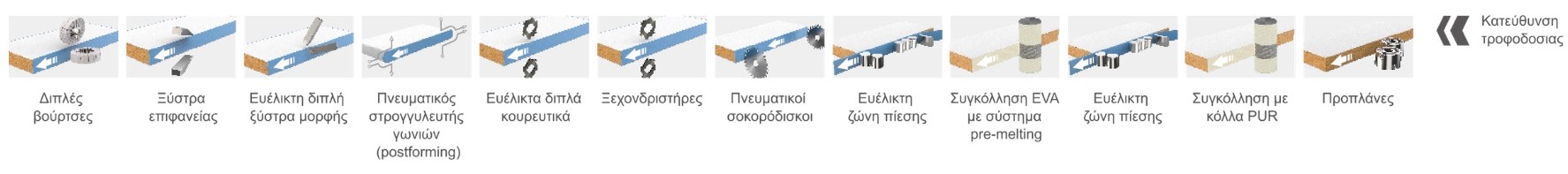

Σειρά επεξεργασίας: προπλάνες + συγκόλληση PUR είτε EVA+ σοκορόδισκοι + κουρευτικά + postforming + ξύστρα μορφής R + ξύστρα επιφανείας – κόλλας + βούρτσες.
- Ευέλικτη συγκολλητική με δύο σταθμούς συγκόλλησης για EVA και PUR με το πάτημα ενός πλήκτρου χωρίς την ανάγκη αλλαγής δοχείου κόλλας.
- Δυνατότητα συγκόλλησης στενού τεμαχίου έως 40μμ !!!
- Δυνατότητα magazine 4 ταινιών σε κάθε σταθμό στγκόλλησης
- Ζώνη πίεσης με ιμάντα. Με μεγαλύτερη επιφάνεια επαφής στο τεμάχιο εξασφαλίζει σταθερή μεταφορά με υψηλή ταχύτητα, βελτιώνοντας την ποιότητα της συγκόλλησης.
- Υψηλής ποιότητας συγκόλληση και έξυπνη επεξεργασία ανάλογα με τις ανάγκες του πελάτη.
- Σερβοκινητήρες για τη ρύθμιση της συγκόλλησης: Είναι για διαφορετικές μονάδες αυτόματης ρύθμισης, μειώνοντας το χρόνο δοκιμής για τη βελτίωση του αποτελέσματος της συγκόλλησης.
- Εργαλεία αυτόματης εναλλαγής: τεχνολογία αλλαγής με ένα κλικ, έξυπνη αποδοτικότητα.
- Πρότυπο σύνδεσης καλωδίων CE της Ευρωπαϊκής Ένωσης: το κύκλωμα του εξοπλισμού είναι αυστηρά σχεδιασμένο σύμφωνα με το πρότυπο CE. Είναι ασφαλέστερο και πιο σίγουρο για χρήση.
Προδιαγραφές

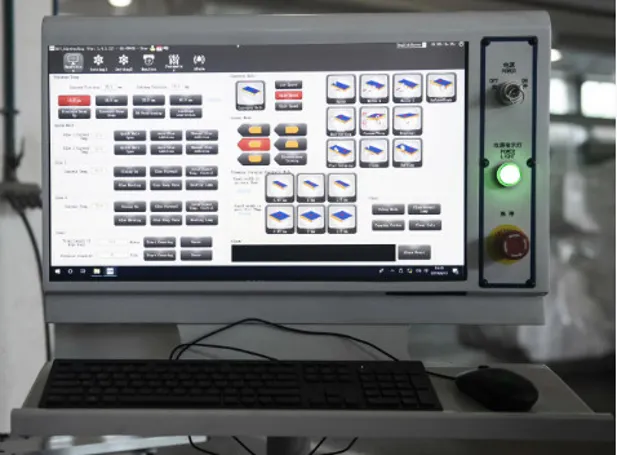

Οθόνη αφής 24 ιντσών
Με έξυπνο έλεγχο της θερμοκρασίας. Μπορεί να ρυθμιστεί ώστε να διατηρείται ζεστή όταν η συσκευή δεν λειτουργεί, γεγονός που μειώνει την κατανάλωση ενέργειας και την ανθράκωση της κόλλας.

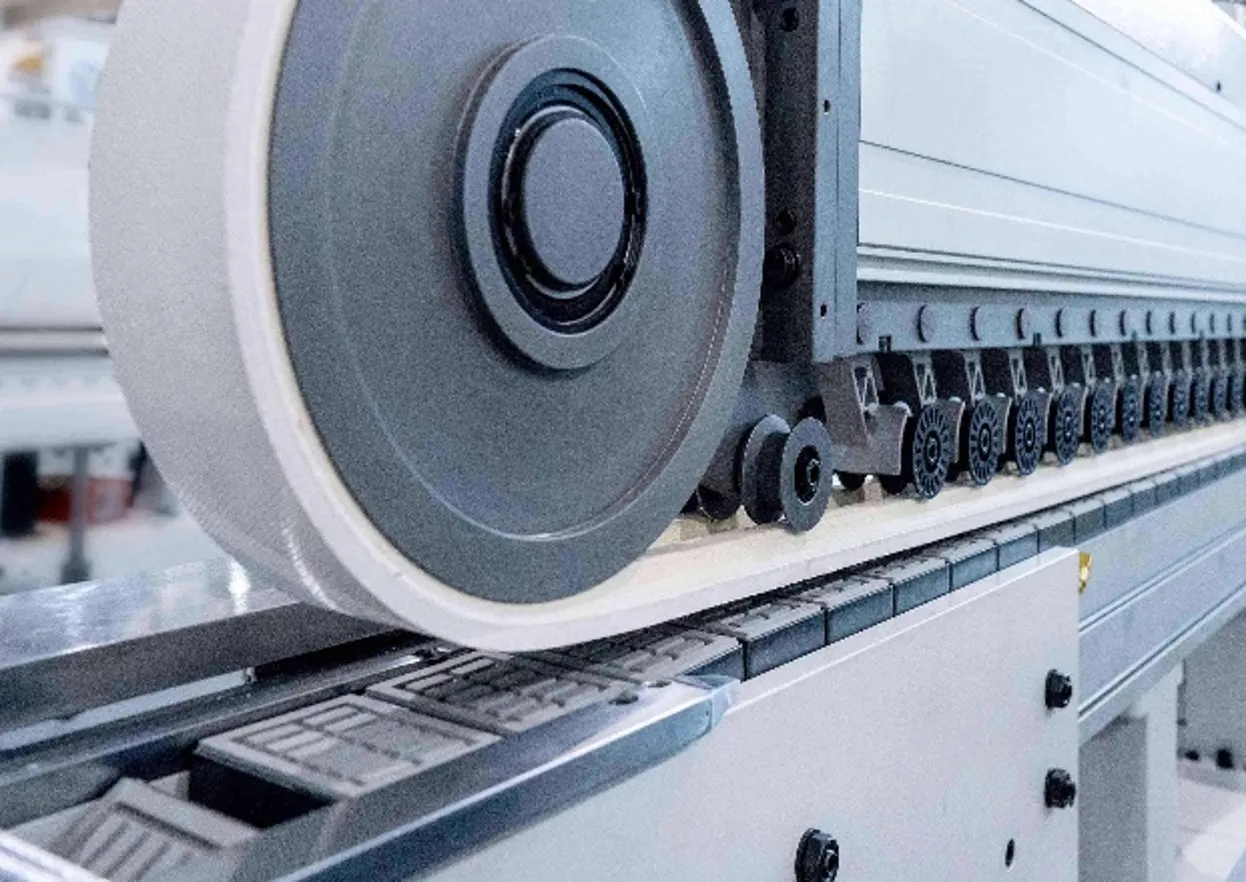

Ζώνη πίεσης με ιμάντα
Μεγάλη επαφή με το τεμάχιο εργασίας, εξασφαλίζοντας καλύτερη πίεση και σταθερότητα. Ακριβής και γρήγορη ρύθμιση ανάλογα με το πάχος του τεμαχίου, μειώνοντας το χρόνο ρύθμισης και βελτιώνοντας την αποδοτικότητα.

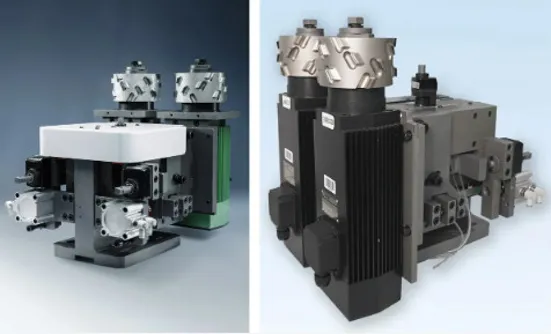

Μονάδα προπλάνης
Η μονάδα προπλάνης είναι εξοπλισμένη με κινητήρες 2,0kW 12000 στροφών και διαμάντια, εξασφαλίζοντας μέγιστη διάρκεια ζωής
Ύψος προπλάνης: 40 mm (προαιρετικά 65 mm)
Εξωτερική διάμετρος: 125 mm 30 mm Z: 3 +3
Αυτόματο σύστημα φυσήματος για τον καθαρισμό του σόκορου.

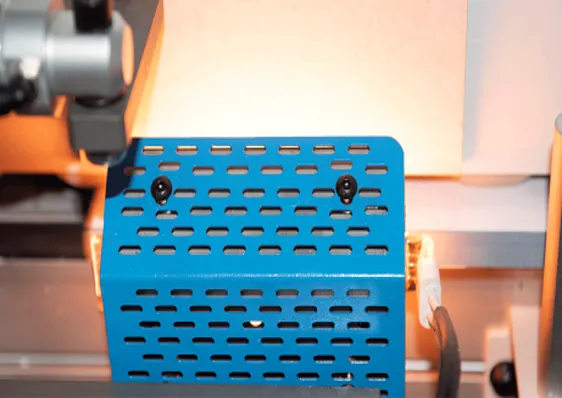

Λάμπα προθέρμανσης
Η συγκόλληση γίνεται ισχυρότερη μετά την λάμπα προθέρμανση αφού αφαιρεί και την υγρασία.

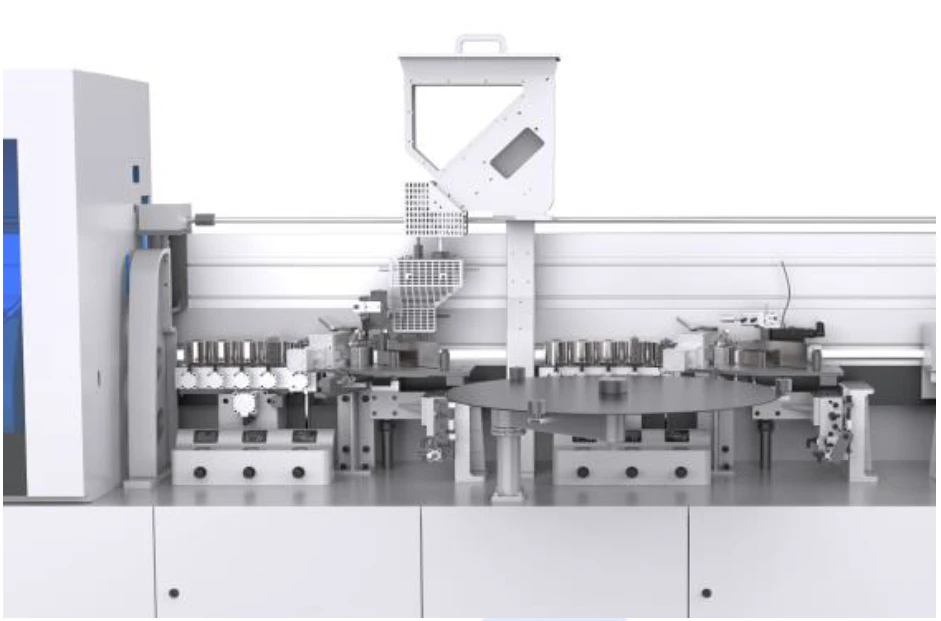

Δύο σταθμοί συγκόλλησης
Γρήγορη τήξη κόλλας, εύκολη αντικατάσταση, γρήγορη παρακολούθηση της στάθμης του δοχείου κόλλας από όργανα υψηλής ακρίβειας, αυτόματη προ- τήξη και διανομή κόκκων κόλλας, χωρητικότητα αποθήκευσης κόλλας 12,5KG, χωρητικότητα χοάνης προ- τήξης κόλλας 5KG, καλύπτοντας τη διαρκή τροφοδοσία κόλλας και μειώνοντας την προσθήκη κόλλας με το χέρι.
Επιπλέον σταθμός PUR με δυνατότητα εξωτερικής μονάδας πολυουρεθάνης είτε 2,5kg είτε 20kg είτε 2*20kg.

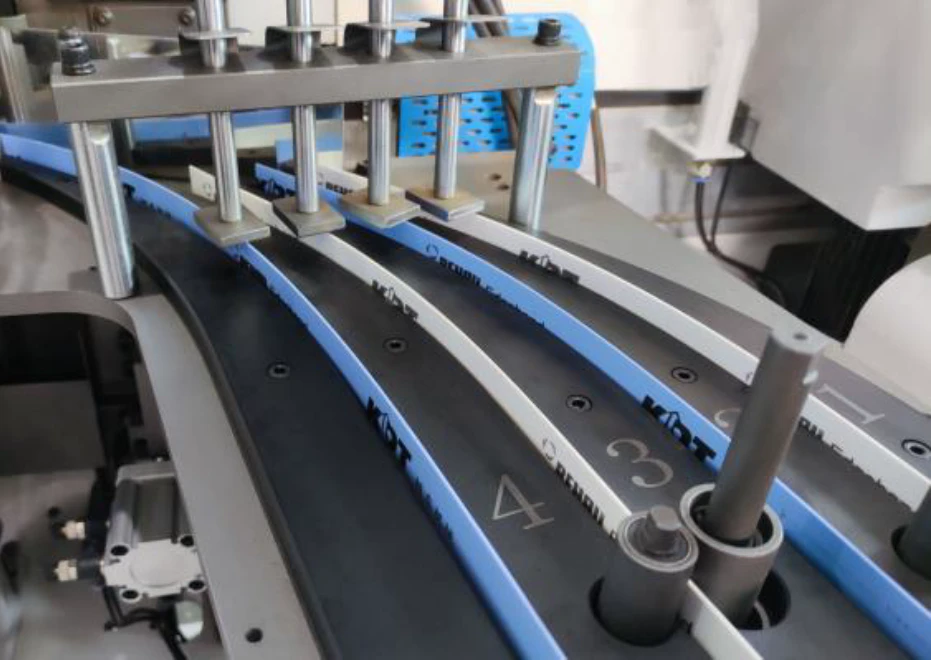

Magazine 4 ή 6 ταινιών
Είναι εξοπλισμένη με δύο σετ αποθήκης ταινιών τεσσάρων ή έξι θέσεων (προαιρετικά), ώστε να ανταποκρίνεται στις γρήγορες αλλαγές μεταξύ διαφόρων χρωμάτων . Η σερβομηχανική τροφοδοσία εξασφαλίζει ακρίβεια στην τροφοδοσία της ταινίας, μειώνοντας την ποσότητα της ταινίας περιθωρίου που παραμένει στα δύο άκρα του τεμαχίου, με αποτέλεσμα την αποτελεσματική μείωση του κόστους . Μπορεί να ενεργοποιεί αυτόματα συναγερμό όταν υπάρχει έλλειψη ταινίας.

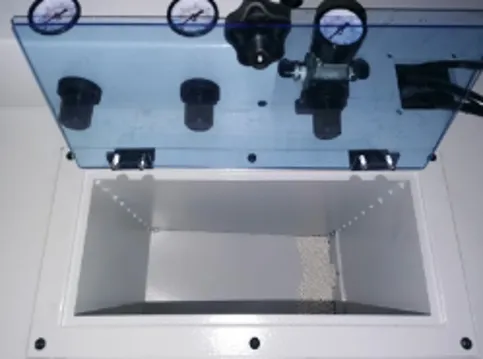

Δοχείο αποθήκευσης κόλλας
Το μηχάνημα είναι εξοπλισμένο με αυτόματο πνευματικό σύστημα φόρτωσης κόκκου κόλλας. Στο κάτω μέρος της βάσης του μηχανήματος υπάρχει μια μεγάλη χοάνη χωρητικότητας 12,5 kg, από την οποία, μέσω της ροής του αέρα, οι κόκκοι μεταφέρονται στην άνω χοάνη με προ-τήξη.

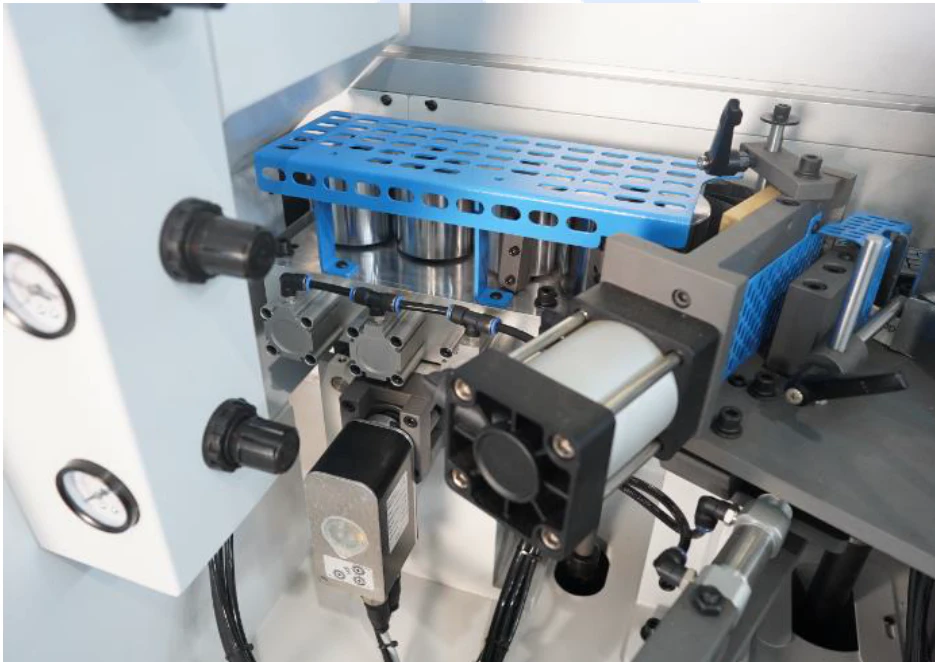

Ζώνη πίεσης με σερβοκινητήρα
Η μονάδα πίεσης επιτυγχάνει έξυπνη τοποθέτηση, ρυθμίζει αυτόματα τη θέση πίεσης ανάλογα με το πάχος της ταινίας περιθωρίου, μειώνει τις επιπτώσεις της μονάδας πίεσης στο τεμάχιο και εφαρμόζει με ακρίβεια την ταινία περιθωρίου, η οποία είναι πιο ομαλή και πιο αποτελεσματική.

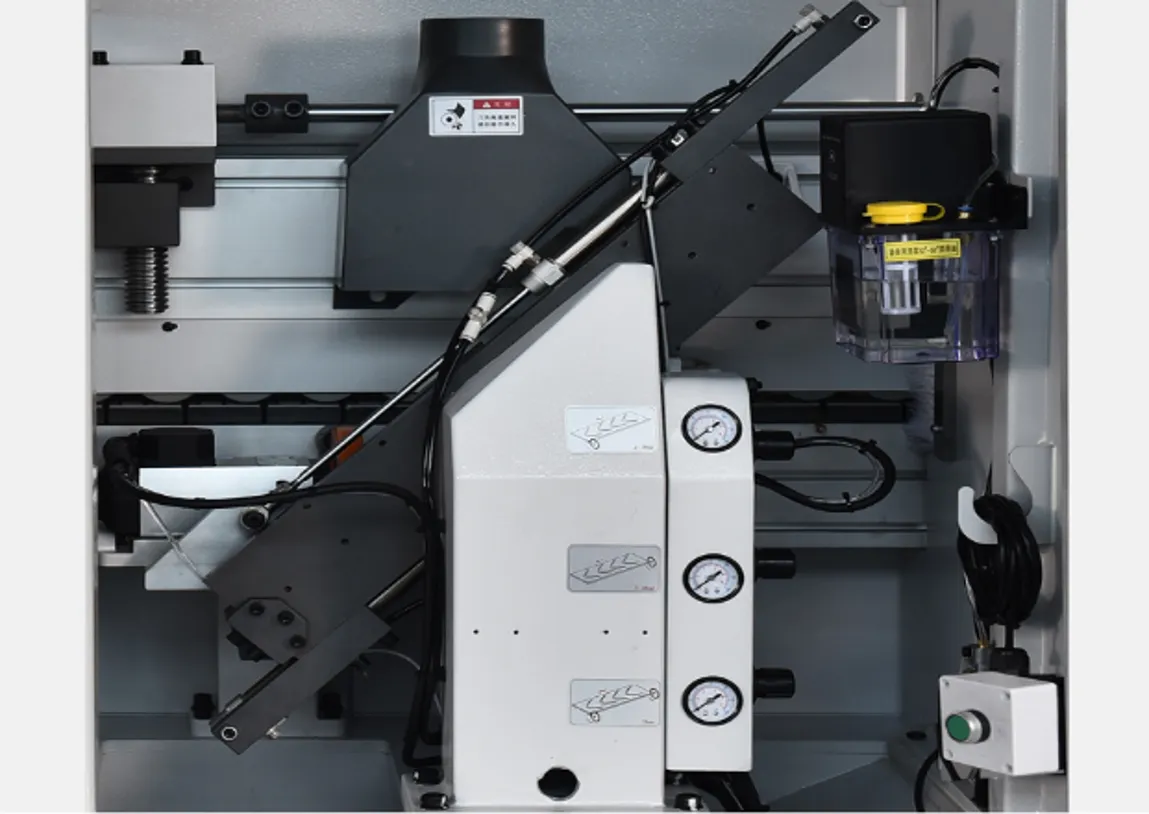

Πνευματική κοπή άκρων (σοκορόδισκοι)
Η μονάδα σοκορόδισκων εξασφαλίζει ακριβή κοπή με την ευθύγραμμη κίνηση του οδηγού της. Το μοτέρ μπορεί να αλλάξει πνευματικά μεταξύ 2° και 15° με το πάτημα ενός πλήκτρου. Δύο κινητήρες υψηλής συχνότητας, 0,37 kw και 12.000 στροφών ανά λεπτό για την κοπή της επιπλέον ακμής στο μπροστινό και πίσω μέρος του πάνελ. Οι μονάδες κοπής κινούνται σε δύο πρισματικούς οδηγούς υψηλής ακρίβειας με αυτόματη λίπανση.
Κάθε ομάδα κοπής είναι εφοδιασμένη με αντιγραφή που μπορεί να προσαρμόζεται για να εγγυάται ακριβή κοπή.
Περιλαμβάνονται δύο δίσκοι:
Διάμετρος: 140mm
Οπή: 22mm
Πάχος: 1,5 mm: 3mm.
Z: 30.

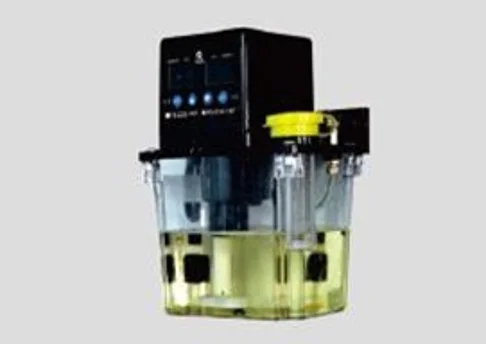

Σύστημα αυτόματης λίπανσης για τη μονάδα σοκορόδισκων
Το σύστημα λίπανσης λειτουργεί αυτόματα ανάλογα με τους χρόνους λειτουργίας, εξασφαλίζοντας ομαλή λειτουργία και παρατείνοντας τη διάρκεια ζωής.

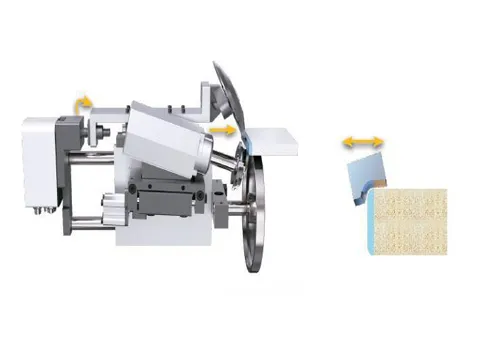

Μονάδα κουρευτικών με σερβοκινητήρα
Η πνευματική εναλλαγή μεταξύ επίπεδου εργαλείου και εργαλείου R2, εξοπλισμένη με σερβοκινητήρα, αλλάζει έξυπνα τη θέση του εργαλείου ανάλογα με το πάχος της ταινίας και πραγματοποιεί με ακρίβεια διάφορες εργασίες κοπής.

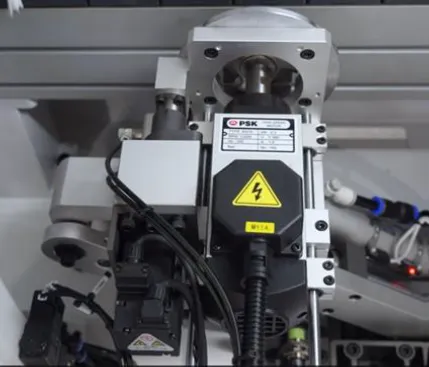

Σύστημα postforming με σερβοκινητήρα
Πνευματική στρογγυλοποίηση γωνιών. Διπλή αυτόματη εναλλαγή μονάδων στρογγυλοποίησης γωνιών σε δύο σταθμούς εργασίας: Αυτόματη αλλαγή ανάλογα με το πάχος του πάνελ. Απλή λειτουργία και σταθερή λειτουργία.

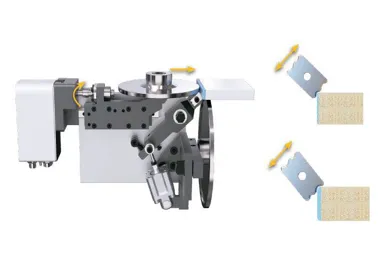

Ξύστρα μορφής με σερβοκινητήρα
Πνευματικά μεταβαλλόμενο εργαλείο R1 και R2 , εξοπλισμένο με σερβοκινητήρα, το οποίο μπορεί να αλλάξει έξυπνα τη θέση του εργαλείου ανάλογα με το πάχος της συγκόλλησης και να πραγματοποιήσει με ακρίβεια διάφορες αποξέσεις.

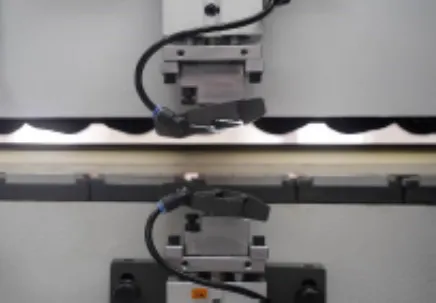

Ξύστρα επιφανείας - Κόλλας
Αφαιρεί τα υπολείμματα της γραμμής κόλλας για καλύτερα αποτελέσματα.

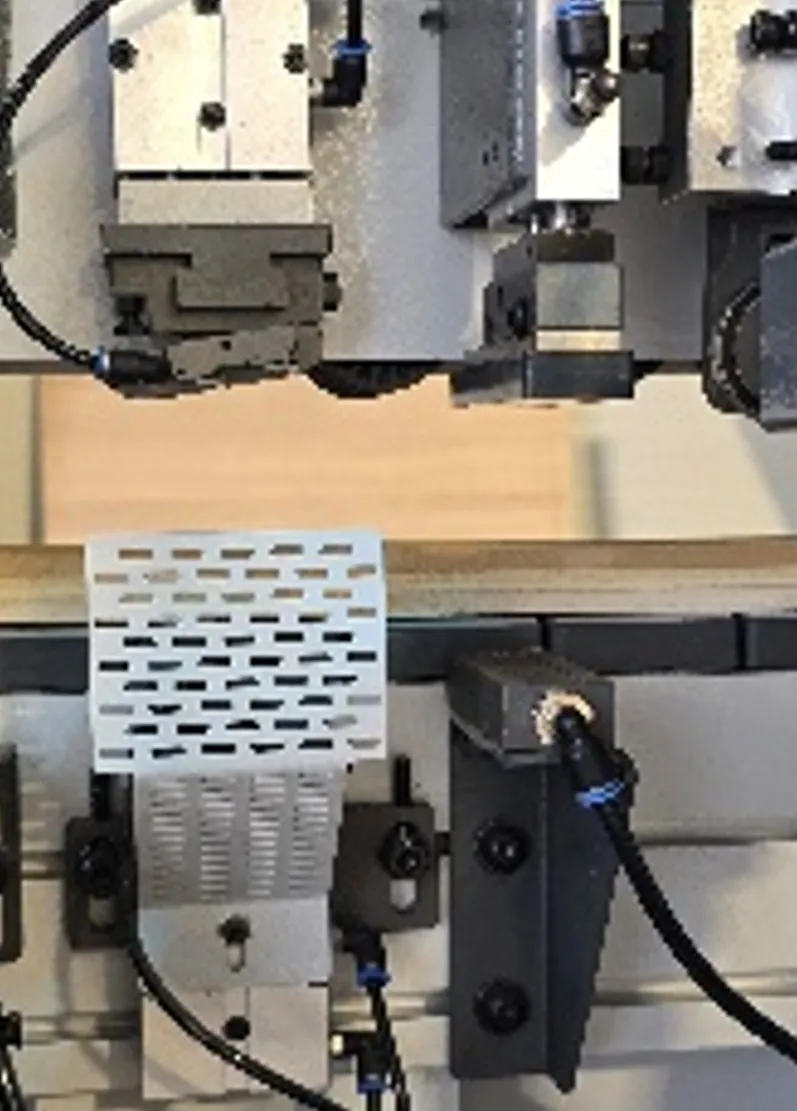

Μηχανισμός κοπής κορδονιού
Με μηχανισμό κοπής κορδονιού (PVC).

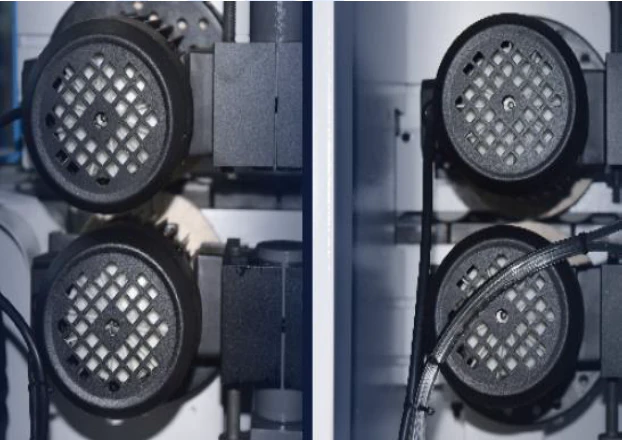

Διπλή μονάδα βουρτσών
Καθαρισμός κομματιών από την επιφάνεια του τεμαχίου πάνω και κάτω.

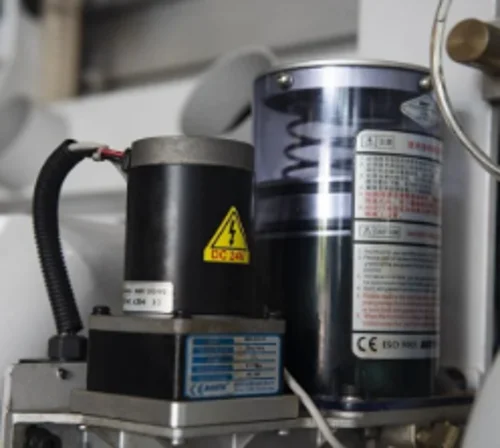

Αυτόματη λίπανση ιμάντα
Η αυτόματη λίπανση του μεταφορέα τεμαχίων πραγματοποιείται με ηλεκτρική αντλία

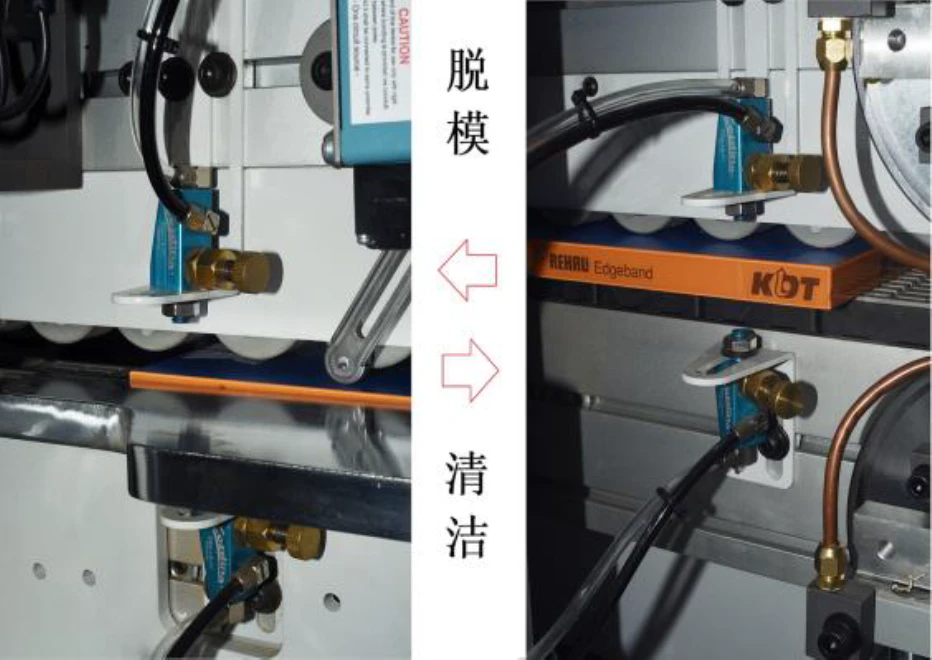

Μονάδα καθαρισμού και ψεκασμού
Ψεκάζει με το καθαριστικό υγρό για εύκολο καθάρισμα στον επόμενο σταθμό. Ψεκάζει το καθαριστικό στο πάνω και κάτω μέρος του τεμαχίου που πρόκειται να συγκολληθεί, γεγονός που αποτρέπει την υπερβολική συσσώρευση κόλλας στην επιφάνεια του τεμαχίου.

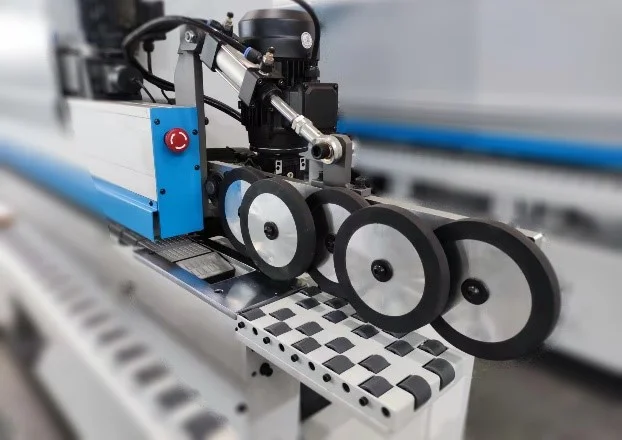

Βοηθητική μονάδα τροφοδοσίας εισόδου
Προσθήκη του τμήματος τροφοδοσίας στο μπροστινό τμήμα της κύριας μηχανής και χρήση της αυτόματης συσκευής μεταφοράς για τη σύνδεση με άλλα μηχανήματα.

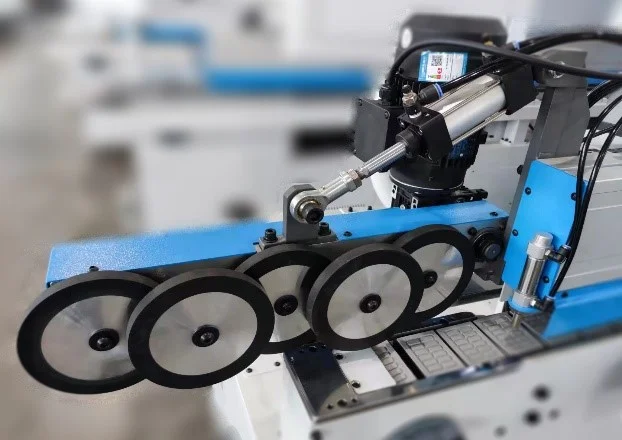

Βοηθητική μονάδα τροφοδοσίας εξόδου
Προσθήκη του τμήματος εξόδου της κύριας μηχανής και χρήση της αυτόματης συσκευής μεταφοράς για τη σύνδεση με άλλα μηχανήματα.

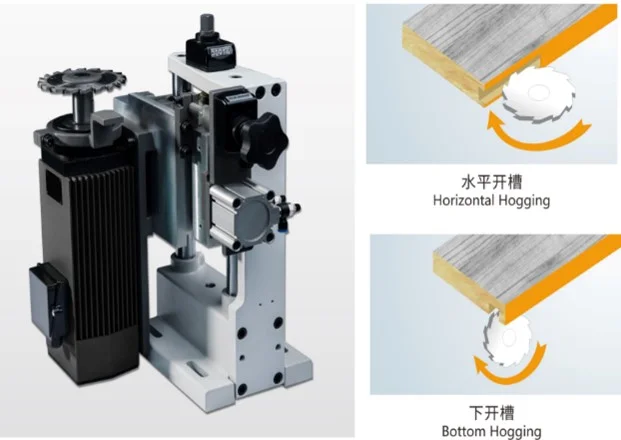

Κάθετη κινησιά
Κινησιά στο κάτω μέρος του τεμαχίου
Εξωτερικές μονάδες PUR
Προαιρετική επιλογή από εξωτερικές μονάδες PUR ανάλογα με τις ανάγκες
Δύο Σταθμοί Συγκόλλησης σε Μία Μηχανή — KDT KE-712GBSUT
Η KDT KE-712GBSUT απευθύνεται σε παραγωγικές μονάδες που δουλεύουν παράλληλα με EVA και PUR και δεν έχουν τον χρόνο να αλλάζουν δοχείο κόλλας. Με δύο ανεξάρτητους σταθμούς συγκόλλησης, 12 σερβοκινητήρες και δυνατότητα επεξεργασίας στενού τεμαχίου από 40mm, καλύπτει από την τυπική συγκόλληση περιθωρίων PVC και ABS μέχρι τις απαιτητικές εφαρμογές αόρατης γραμμής κόλλας με πολυουρεθάνη.
Κύρια Χαρακτηριστικά και Οφέλη:
- Δύο Ανεξάρτητοι Σταθμοί EVA & PUR: Η εναλλαγή γίνεται με το πάτημα ενός πλήκτρου, χωρίς άδειασμα και καθάρισμα δοχείου. Η παραγωγή περνά από οικονομική EVA σε premium PUR μέσα σε δευτερόλεπτα, χωρίς νεκρό χρόνο μεταξύ των παρτίδων.
- Συγκόλληση Στενών Τεμαχίων από 40mm: Επεξεργάζεται τεμάχια με ελάχιστη διάσταση 40x300mm και στις τέσσερις πλευρές — καπάκια, ραφιέρες και μετώπες που στις συμβατικές μηχανές απαιτούν χειροκίνητο πέρασμα.
- 12 Σερβοκινητήρες Ρύθμισης: Πίεση, κοπή, κούρεμα, postforming και απόξεση τοποθετούνται αυτόματα ανάλογα με το πάχος πάνελ (8-60mm) και ταινίας (0,4-3mm). Ο χρόνος δοκιμαστικών περασμάτων μηδενίζεται και το αποτέλεσμα επαναλαμβάνεται ίδιο σε κάθε βάρδια.
- Ζώνη Πίεσης με Ιμάντα: Η μεγάλη επιφάνεια επαφής κρατά το τεμάχιο σταθερό ακόμη και στα 24 m/min, εξαλείφοντας τις αποκλίσεις που εμφανίζονται σε ζώνες με ράουλα υπό υψηλή ταχύτητα.
- Magazine 4 ή 6 Ταινιών ανά Σταθμό: Έως 12 διαφορετικά χρώματα φορτωμένα ταυτόχρονα, με σερβοτροφοδοσία που περιορίζει τα υπολείμματα στα άκρα και αυτόματο συναγερμό εξάντλησης.
- Έλεγχος με Βιομηχανικό Υπολογιστή: Οθόνη αφής 24 ιντσών με έξυπνη διαχείριση θερμοκρασίας, που διατηρεί την κόλλα σε αναμονή στα διαστήματα αδράνειας και μειώνει ταυτόχρονα την κατανάλωση και την ανθράκωση.
Επιλέγοντας την Alpha-Mac για τον εξοπλισμό σας, αποκτάτε όχι μόνο την τεχνολογική υπεροχή της KDT, αλλά και ολοκληρωμένη τεχνική υποστήριξη, γνήσια ανταλλακτικά και εξειδικευμένη τεχνογνωσία που ανταποκρίνεται στις ανάγκες της σύγχρονης βιομηχανίας ξύλου στην Ελλάδα.
| Ταχύτητα τροφοδοσίας | 18-24m/min (Η ταχύτητα με χρήση postforming είναι 18m/min) |
| Πάχος συγκόλλησης | 0.4-3mm |
| Διάσταση τεμαχίου | Η ελάχιστη διάσταση είναι 40*300mm για συγκόλληση στις 4 πλευρές |
| Πάχος τεμαχίου | 8-60mm |
| Ισχύς (KW) | 28.27 |
| Συνολικό μέγεθος (mm) | 8800Μ*960Π*1815Υ |
| Μέγεθος και ποσότητα απορρόφησης | φ100*2 + φ125*5 |
| Ταχύτητα απορρόφησης σκόνης m3 | 6230 |
| Πίεση αέρα(MPa) | 0.6 |
Η KE-712GBSUT διαθέτει δύο ανεξάρτητους σταθμούς, έναν για EVA και έναν για PUR. Η εναλλαγή γίνεται με ένα πλήκτρο, χωρίς αλλαγή ή καθαρισμό δοχείου κόλλας, επιτρέποντας μικτή παραγωγή οικονομικών και premium τεμαχίων χωρίς νεκρό χρόνο.
Η ελάχιστη διάσταση είναι 40x300mm για συγκόλληση και στις τέσσερις πλευρές, με πάχος πάνελ από 8 έως 60mm και πάχος ταινίας 0,4-3mm.
Η ταχύτητα ρυθμίζεται από 15 έως 24 m/min. Όταν είναι ενεργό το postforming, η μηχανή λειτουργεί στα 18 m/min για μεγαλύτερη ακρίβεια στις στρογγυλεμένες γωνίες.
Υποστηρίζει εξωτερικές μονάδες πολυουρεθάνης 2,5kg, 20kg ή 2x20kg, ανάλογα με τον όγκο παραγωγής και τον χρόνο αυτονομίας που απαιτείται.
