Κέντρο Επεξεργασίας Nesting CNC KDT KN-3612DE (3700×1830mm)

Nesting CNC KDT KN-3612DE - κέντρο εργασίας ξύλου 3700x1830mm
  • Nesting CNC KDT KN-3612DE - κέντρο εργασίας ξύλου 3700x1830mm

Κύρια Χαρακτηριστικά

  • Nesting CNC Κέντρο Εργασίας
  • Αυτόματη φόρτωση με εκτυπωτή ετικετών προαιρετικά
  • Αυτόματο τραπέζι με εκφόρτωση των τεμαχίων προαιρετικά
  • Περιοχή εργασίας: 3700mm*1830mm*100mm
  • Σύστημα ελέγχου: Delta είτε TPA + TPA-Nesting (ITALY)
  • Κύριος άξονας: 12 kW KDT ISO30 είτε HSD (Italy) 13,2 kW HSK-63F
  • Περιστροφικός εργαλειοφόρος 12 θέσεων
  • Κεφαλή διάτρησης 10 κάθετων τρυπανιών
  • Ταχύτητα αξόνων X/Y/Z 80/80/30 m/min
  • Αυτόματο σύστημα καθαρισμού τραπεζιών
  • Αυτόματο σύστημα λίπανσης

Το KN-3612DE είναι η πιο συμπαγής επιλογή της σειράς DE, με τραπέζι εργασίας 3700×1830mm — ιδανικό για ξυλουργεία που ξεκινούν στο nesting ή διαθέτουν περιορισμένο χώρο παραγωγής. Διατηρεί την ίδια άτρακτο KDT 12kW, τον περιστροφικό εργαλειοφόρο 12 θέσεων και το σύστημα ελέγχου Delta με τα υπόλοιπα μοντέλα της σειράς, προσφέροντας πλήρη λειτουργικότητα κοπής, φρεζαρίσματος και διάτρησης σε μικρότερο συνολικό αποτύπωμα (5100×3025×2415mm, 4500kg).

Με τη χρήση Ιταλικής τεχνολογίας η μηχανή μπορεί να κάνει εργασίες κοπής nesting, κινησιάς και διάτρησης για έπιπλα και ειδικές κατασκευές. Συμβατό με δεδομένα κατεργασίας που παράγονται από λογισμικά βελτιστοποίησης τρίτων κατασκευαστών, εύκολο στη λειτουργία

• Το πλαίσιο με υψηλή ακαμψία εξασφαλίζει σταθερή λειτουργία και απόδοση μακράς διάρκειας.
• Η μέγιστη ταχύτητα λειτουργίας για X/Y/Z είναι αντίστοιχα 80/80/30 m/min
• Στάνταρ με διαμορφωμένο ελεγκτής DELTA και βιομηχανικό υπολογιστή
• Ατράκτος KDT 12kW και περιστροφικός εργαλειοφόρος ATC 12 εργαλείων στην στάνταρ διαμόρφωση
• Συσκευή ecoWarm για τους ελέγχους σφαλμάτων

Προδιαγραφές

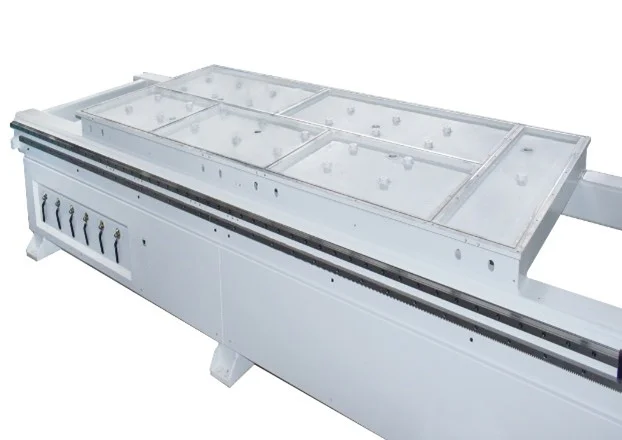

Θάλαμοι κενού, άκαμπτο πλαίσιο

Το πλαίσιο του μηχανήματος ανοπτικής κατεργασίας εξασφαλίζει σταθερή και αξιόπιστη λειτουργία. Οι καθορισμένοι θάλαμοι κενού εγγυώνται ισχυρότερη απορρόφηση.
Άκαμπτο πλαίσιο και θάλαμοι κενού Nesting CNC KDT KN-3710DE / KN-3713DE

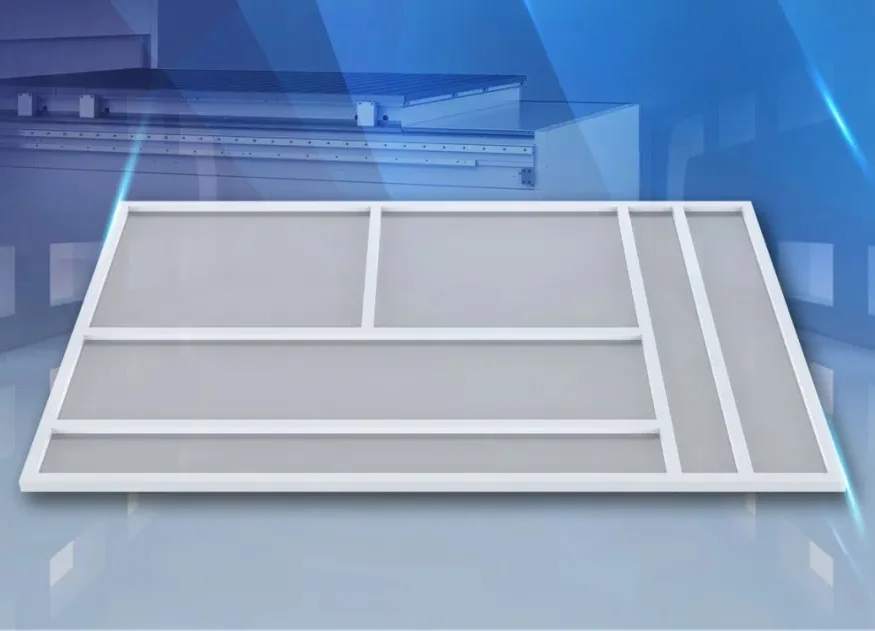

Ζώνες κενού

Χωρισμένο σε 6 ζώνες κενού ώστε να επιτυγχάνεται η μέγιστη συγκράτηση ανάλογα με το μέγεθος του φύλλου
Ζώνες κενού τραπεζιού Nesting CNC KDT KN-3710DE / KN-3713DE

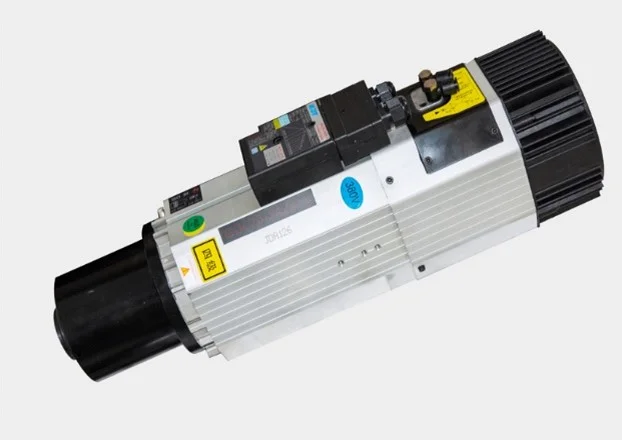

Κύριος άξονας

Κύριος άξονας 12KW ISO30. Υψηλή ισχύς, υψηλή ακρίβεια και μεγάλη διάρκεια ζωής Προαιρετικά μπορεί να αναβαθμιστεί σε Ιταλικό Spindle της HSD
Κύριος άξονας 12kW ISO30 Nesting CNC KDT KN-3612 / KN-3710 / KN-3713 DE

Κεφαλή τρυπανιών

Κεφαλή διάτρησης με 10 κάθετα τρυπάνια σε σωστή διάταξη για γρήγορες και ακριβείς οπές διάτρησης
Κεφαλή διάτρησης 10 κάθετων τρυπανιών Nesting CNC KDT DE KN-3612 / KN-3710 / KN-3713

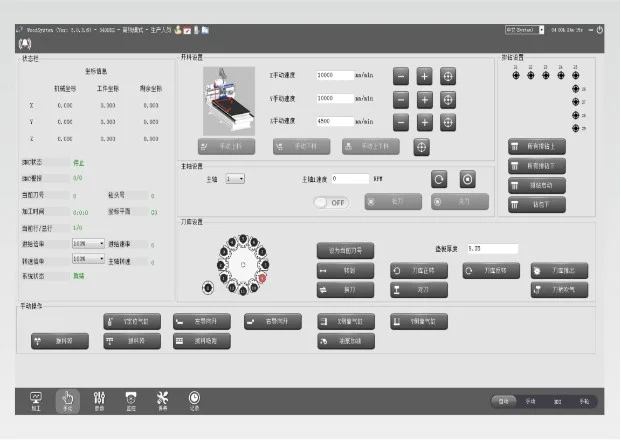

Σύστημα ελέγχου Delta BUS

Εύχρηστος πίνακας ελέγχου, εύκολη λειτουργία, γρήγορη απόκριση και υψηλή ακρίβεια θέσης. Διασύνδεση με όλα τα γνωστά λογισμικά σχεδιασμού επίπλων και nesting software.
Πίνακας ελέγχου Delta BUS Nesting CNC KDT KN-3612 / KN-3710 / KN-3713 DE

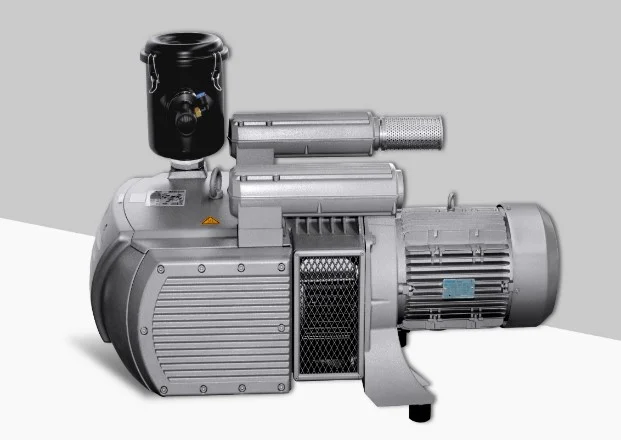

Αντλία κενού Becker

Αερόψυκτη ξηρή αντλία Becker με χωρητικότητα 244m³/ H, η οποία εξασφαλίζει ισχυρή απορρόφηση κενού και αποτρέπει τις μετακινήσεις μικρών τεμαχίων. Περιέχονται 2 τεμάχια αντλίας κενού για CNC με μεγάλο τραπέζι ώστε να εξασφαλιστεί η ισχυρότερη συγκράτηση φύλλου και τεμαχίων.
Αερόψυκτη αντλία κενού Becker Nesting CNC KDT DE KN-3612 / KN-3710 / KN-3713

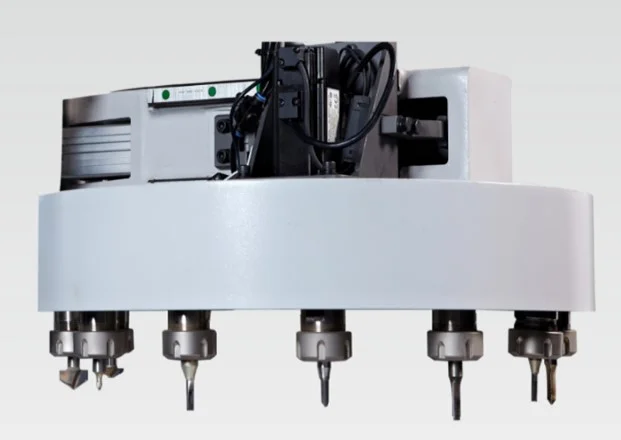

Εργαλειοφόρος

Περιστροφικός εργαλειοφόρος ATC 12 θέσεων, για πολύ γρήγορες και ακριβείς εναλλαγές
Περιστροφικός εργαλειοφόρος ATC 12 θέσεων Nesting CNC KDT DE

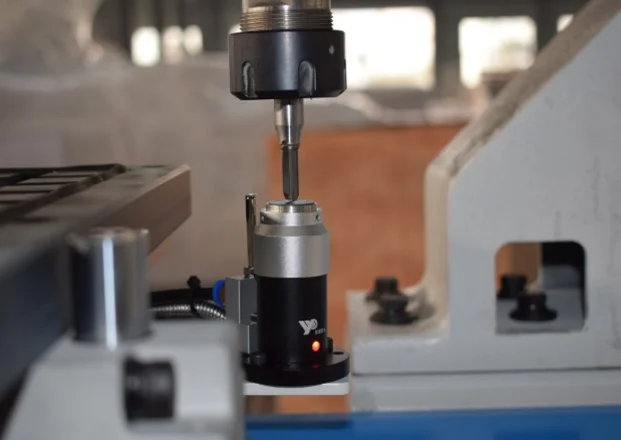

Αυτόματη μέτρηση εργαλείου

Υψηλή ακρίβεια στη μέτρηση εργαλείων
Σύστημα αυτόματης μέτρησης εργαλείου Nesting CNC KDT DE

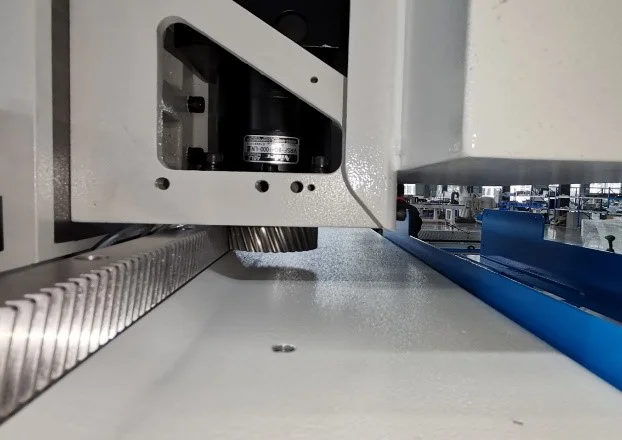

Μηχανισμός κίνησης X/Y

Ο άξονας X/Y κινείται κατά μήκος ελικοειδούς οδοντωτού τροχού και ράγας για υψηλή ακρίβεια και σταθερή λειτουργία
Οδοντωτός τροχός και ράγα κίνησης X/Y Nesting CNC KDT DE

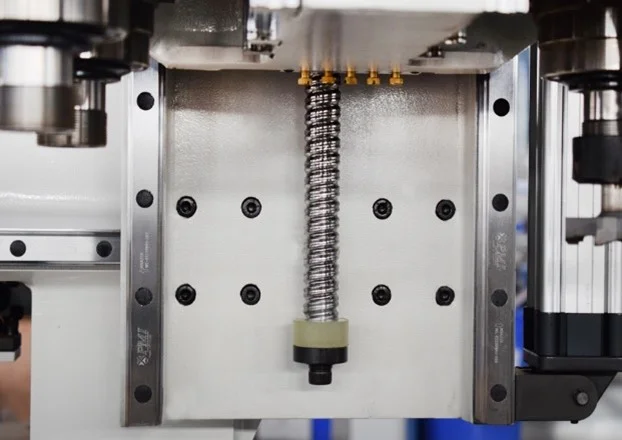

Μηχανισμός κίνησης Z

Ο άξονας Z οδηγείται από κοχλία με σφαιρική βίδα (ball screw), υψηλή ακρίβεια στην κίνηση και συμπαγής κατασκευή
Κοχλίας σφαιρικής βίδας άξονα Z Nesting CNC KDT DE

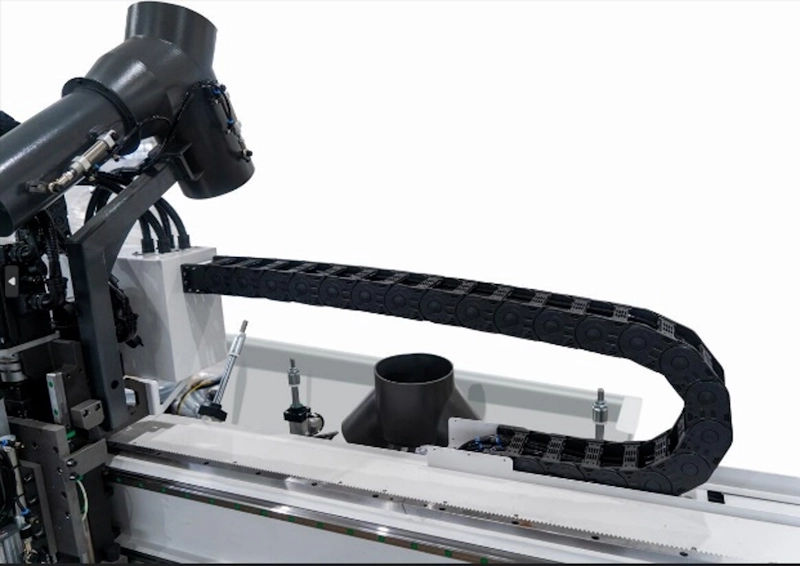

Καλωδίωση

Τα εισαγόμενα καλώδια εγγυώνται υψηλή ποιότητα, εξασφαλίζουν σταθερή λειτουργία και μακροχρόνια αντοχή
Εισαγόμενη καλωδίωση Nesting CNC KDT DE

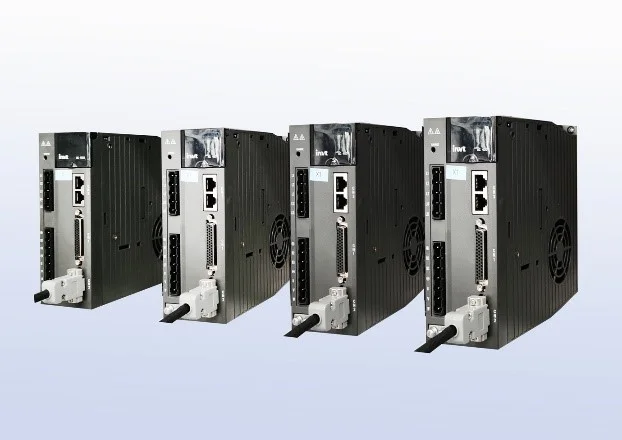

Σερβοκινητήρας

Μοτέρ INV 1.5kW, μέγιστη ταχύτητα έως 80m/min
Σερβοκινητήρας INVT 1.5kW Nesting CNC KDT DE

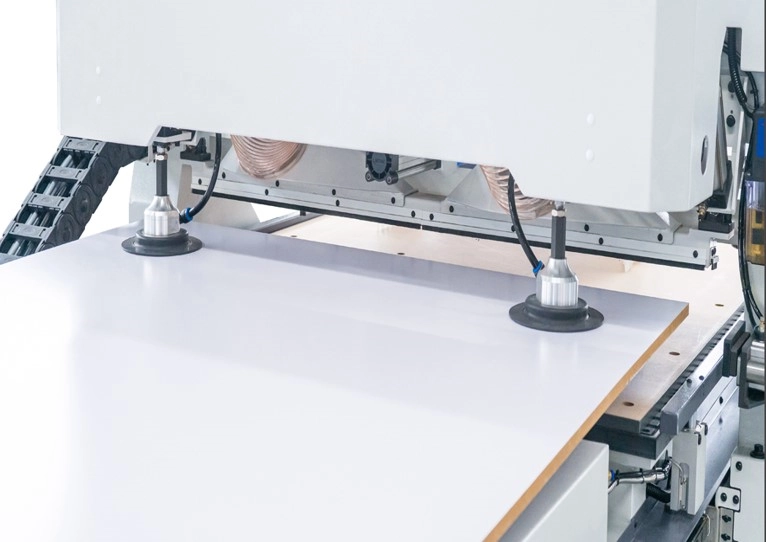

Μονάδα αυτόματης φόρτωσης με αρπάγη

Αυτόματη φόρτωση με αρπάγη για ευκολότερη λειτουργία από το χειριστή
Αρπάγη αυτόματης φόρτωσης φύλλου Nesting CNC KDT DE

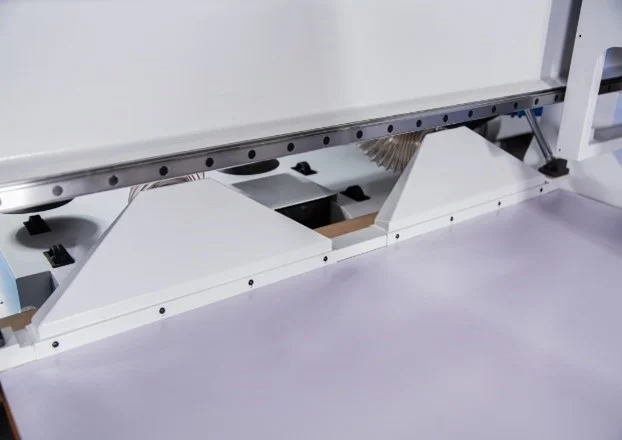

Αυτόματος προωθητής

Στάνταρ με μηχανισμό προώθησης για ευκολότερη εργασία του χειριστή και για την αποτελεσματική έξοδο του τεμαχίου και την απομάκρυνση της σκόνης / απορριμμάτων από το τραπέζι
Μηχανισμός αυτόματου προωθητή Nesting CNC KDT DE

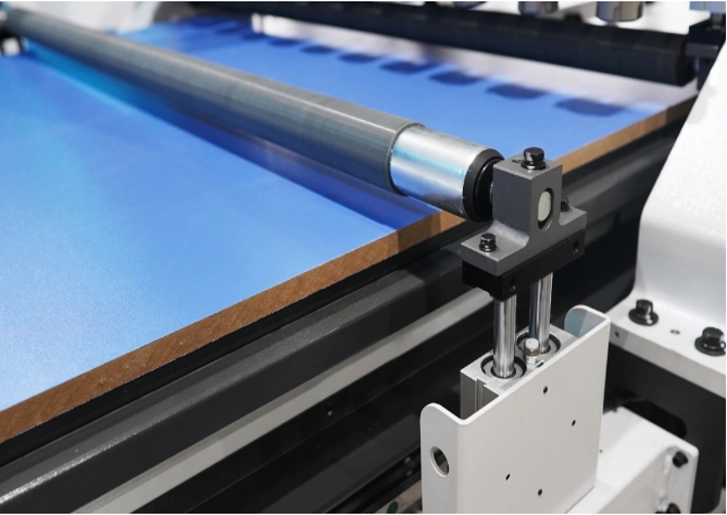

Κύλινδρος πίεσης

Εξασφαλίζει ακρίβεια στη λειτουργία πιέζοντας το φύλλο
Κύλινδρος πίεσης φύλλου Nesting CNC KDT DE

Κινητός πίνακας ελέγχου

Ο πίνακας ελέγχου είναι κινητός και μπορεί να γυρίσει σε οποιαδήποτε θέση είναι βολικός για το χειριστή
Κινητός βιομηχανικός υπολογιστής ελέγχου Nesting CNC KDT DE

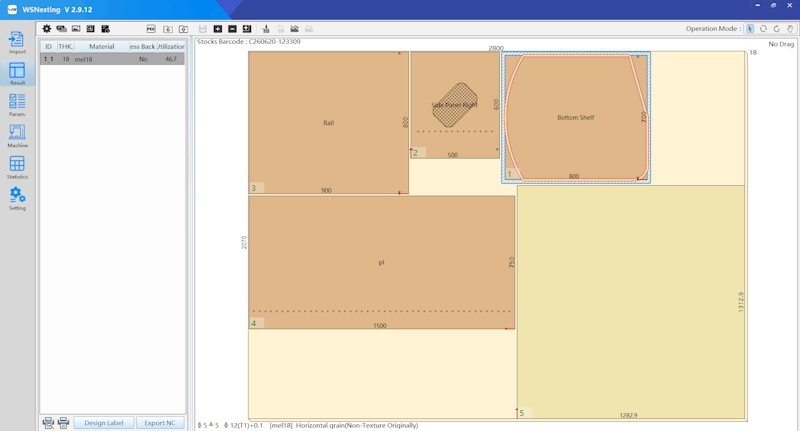

Λογισμικό nesting

Λογισμικό nesting που συνδέεται με όλα τα σχεδιαστικά προγράμματα της αγορας. Εισαγωγή αρχείων xls,xlsx,MPR,DXF,XML
Οθόνη λογισμικού nesting Nesting CNC KDT DE

Το Nesting CNC KDT KN-3612DE είναι η πιο συμπαγής επιλογή της σειράς DE, με τραπέζι εργασίας 3700×1830mm — ιδανικό για ξυλουργεία που ξεκινούν στο nesting ή διαθέτουν περιορισμένο χώρο παραγωγής. Θέλει να αυτοματοποιήσει την κοπή, το φρεζάρισμα και τη διάτρηση πάνελ σε ένα μόνο μηχάνημα, χωρίς συμβιβασμούς στην ακρίβεια ή στην ταχύτητα.

Διατηρεί την ίδια άτρακτο KDT 12kW, τον περιστροφικό εργαλειοφόρο 12 θέσεων και το σύστημα ελέγχου Delta με τα υπόλοιπα μοντέλα της σειράς, προσφέροντας πλήρη λειτουργικότητα κοπής, φρεζαρίσματος και διάτρησης σε μικρότερο συνολικό αποτύπωμα — ιδανικό όταν ο χώρος παραγωγής είναι περιορισμένος αλλά η ζήτηση για nesting υπαρκτή.

Ως επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο, η Alpha-Mac παρέχει τεχνική υποστήριξη, γνήσια ανταλλακτικά και εκπαίδευση χειριστών, ώστε η επένδυσή σας στο KN-3612DE να αποδίδει από την πρώτη μέρα.

Δείτε επίσης τα άλλα μεγέθη της σειράς: KN-3710DE και KN-3713DE.

Μέγεθος τραπεζιού εργασίας3700mm*1830mm*100mm
Ατράκτος12kW ISO30
Κεφαλή διάτρησης10 Κάθετα
Εργαλειοφόρος12 θέσεων
Λειτουργικό σύστημαDelta
Σύστημα οδήγησηςINVT
Μέγιστη ταχύτητα κίνησηςX：80 (m/min) - Y：80 (m/min) - Z：30 (m/min)
Δυναμικότητα αντλίας κενού2*244 m³/h
Ζώνες κενού6
Συνολική ισχύς31.6 kW
Διάμετρος σωλήνα απορρόφησηςΦ200mm*1
Πίεση αέρα（MPa)0.65
Συνολικό μέγεθος5100mm*3025mm*2415mm
Βάρος4500kg

Επεξεργάζεται μοριοσανίδα, MDF, HDF, κόντρα πλακέ και άλλα πάνελ ξύλου, εκτελώντας κοπή nesting, φρεζάρισμα και διάτρηση σε ένα μηχάνημα.

Ναι. Δέχεται αρχεία xls, xlsx, MPR, DXF και XML από τα πιο διαδεδομένα σχεδιαστικά και nesting προγράμματα της αγοράς.

Η στάνταρ άτρακτος είναι KDT 12kW ISO30. Προαιρετικά μπορεί να αναβαθμιστεί σε ιταλική άτρακτο HSD 13,2kW HSK-63F για ακόμη υψηλότερες απαιτήσεις κατεργασίας.

Ναι, προαιρετικά. Το μηχάνημα μπορεί να εξοπλιστεί με μονάδα αυτόματης φόρτωσης με αρπάγη (με ή χωρίς αυτόματο εκτυπωτή ετικετών) και αυτόματο τραπέζι εκφόρτωσης τεμαχίων, μειώνοντας τον χειρωνακτικό φόρτο του χειριστή.

Το τραπέζι χωρίζεται σε 6 ανεξάρτητες ζώνες κενού, ώστε να επιτυγχάνεται η μέγιστη συγκράτηση ανάλογα με το μέγεθος του φύλλου προς επεξεργασία

Η Alpha-Mac είναι ο επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο, με πλήρη τεχνική υποστήριξη, ανταλλακτικά και εκπαίδευση χειριστών.

Μπορείτε να συμπληρώσετε τη φόρμα επικοινωνίας στη σελίδα ή να καλέσετε στο 22210-29308. Η Alpha-Mac απαντά συνήθως εντός 1 εργάσιμης ημέρας.

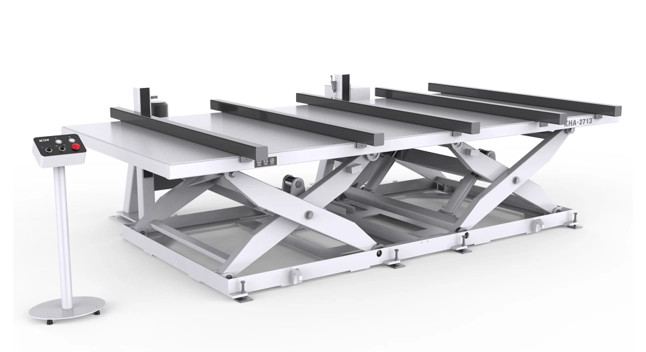

KDT KHA-1713TS μηχανή αυτόματης φόρτωσης και εκτύπωσης ετικετών για nesting CNC Μηχανή αυτόματης φόρτωσης και εκτύπωσης ετικετών KDT KHA-1713TS Δείτε το μηχάνημα → KDT KHA-1710TS μηχανή αυτόματης φόρτωσης και εκτύπωσης ετικετών, συμπαγής έκδοση για φύλλα έως 3100mm Μηχανή αυτόματης φόρτωσης και εκτύπωσης ετικετών KDT KHA-1710TS Δείτε το μηχάνημα → KDT KHA-2713 μηχανή αυτόματης φόρτωσης πάνελ για nesting CNC, φύλλα έως 3965x2100mm Μηχανή αυτόματης φόρτωσης KDT KHA-2713 Δείτε το μηχάνημα →
