Κύρια Χαρακτηριστικά
- Πλατυτριβείο 3 μονάδων + κύλινδρος γυαλίσματος 3M
- Μονάδα Q: εγκάρσια ταινία με ηλεκτρονικό πέλμα 60 τμημάτων
- Μονάδα R: κύλινδρος λείανσης Ø320mm
- Μονάδα H: διαμήκες ηλεκτρονικό πέλμα 60 τμημάτων
- Πλάτος επεξεργασίας: 50~1300mm
- Πάχος επεξεργασίας: 5~150mm
- Ταχύτητα ταινίας μεταφοράς: 4~20m/min
- Τράπεζα κενού 7,5kW και αυτόματος καθαρισμός ταινίας
- Κινητήρες 11kW με inverter, δεξιόστροφη και αριστερόστροφη λειτουργία
- Μέγεθος μηχανής – 3600x2200x2400 mm

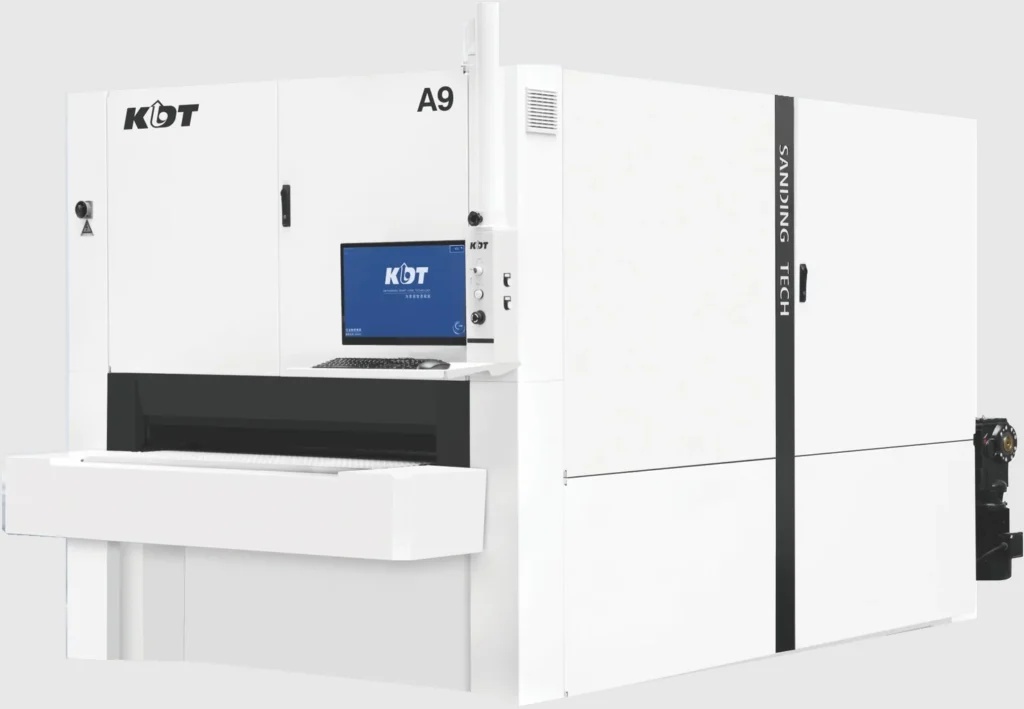

Τέλεια Επιπεδότητα και Φινίρισμα Ασταριού με το Πλατυτριβείο KDT A9-1300QRH

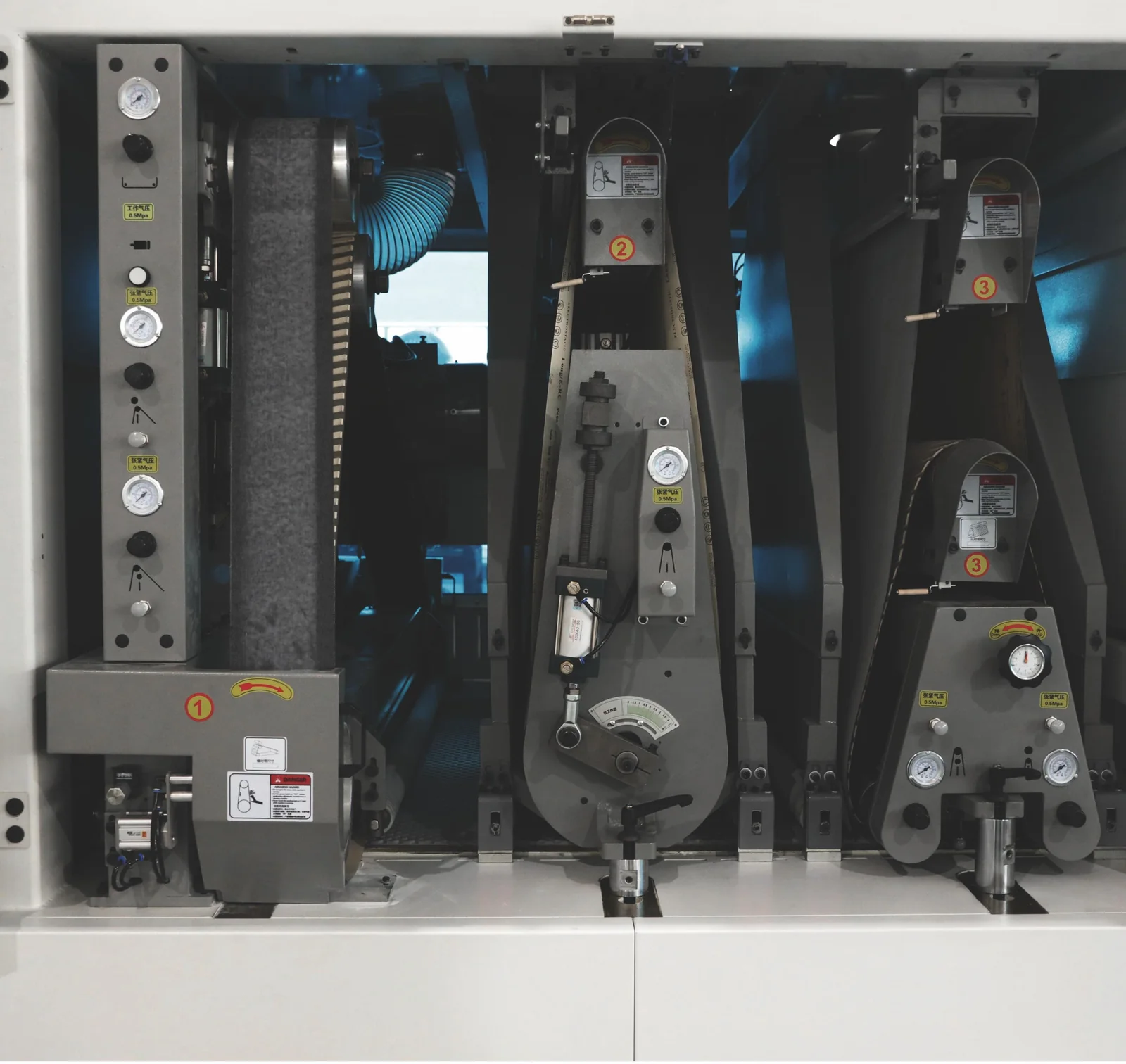

Το KDT A9-1300QRH είναι ένα πλατυτριβείο βαρέως τύπου με ηλεκτρονικό τμηματικό πέλμα, σχεδιασμένο για λείανση μασίφ ξύλου, καπλαμά, κόντρα πλακέ και MDF, αλλά και για λείανση ασταριού UV, PU και PE. Συνδυάζει εγκάρσια ταινία (Q), κύλινδρο (R) και διαμήκες ηλεκτρονικό πέλμα (H) με κύλινδρο γυαλίσματος 3M, ώστε σε ένα πέρασμα να επιτυγχάνετε επιπεδότητα, αφαίρεση ινών και φινίρισμα έτοιμο για βαφή. Ανήκει στην γκάμα τριβείων KDT που διαθέτει η Alpha-Mac.
Κύρια Χαρακτηριστικά και Οφέλη:
- Εγκάρσια Λείανση με Ηλεκτρονικό Πέλμα: Η μονάδα Q λειαίνει εγκάρσια στη φορά τροφοδοσίας, αφαιρώντας τις ίνες και τα σημάδια του μασίφ και του καπλαμά. Το πέλμα 60 τμημάτων ακολουθεί το τεμάχιο και ενεργοποιεί μόνο τα τμήματα που χρειάζονται.

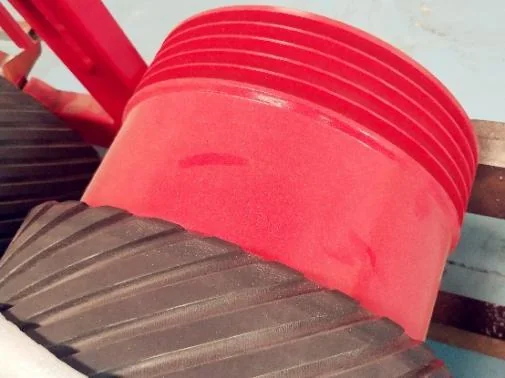

- Επιπεδότητα με Κύλινδρο Ø320mm: Ο ελαστικός κύλινδρος σκληρότητας 25 Shore με ειδικές αυλακώσεις απομακρύνει γρήγορα το υλικό, ψύχεται καλύτερα και αυξάνει τη διάρκεια ζωής της ταινίας.
- Φινίρισμα με Διαμήκες Πέλμα και 3M: Η μονάδα H με ηλεκτρονικό πέλμα 60 τμημάτων και ο κύλινδρος γυαλίσματος 3M με ρυθμιζόμενες στροφές δίνουν ομοιόμορφη, λεία επιφάνεια ακόμη και σε στενά και ανομοιόμορφα τεμάχια.
- Αξιόπιστη Μεταφορά και Εύκολη Συντήρηση: Σταθερό τραπέζι με πλωτή άνω κατασκευή για ένταξη σε γραμμή παραγωγής, τράπεζα κενού 7,5kW για μικρά τεμάχια, αυτόματος καθαρισμός ταινίας, ηλεκτρονικά φρένα και ρουλεμάν SKF.
Επιλέγοντας την Alpha-Mac για τον εξοπλισμό σας, αποκτάτε όχι μόνο την τεχνολογία λείανσης της KDT, αλλά και ολοκληρωμένη τεχνική υποστήριξη, γνήσια ανταλλακτικά και αναλώσιμα, και εκπαίδευση χειριστών που ανταποκρίνεται στις ανάγκες της σύγχρονης βιομηχανίας ξύλου στην Ελλάδα και την Κύπρο.
Προδιαγραφές

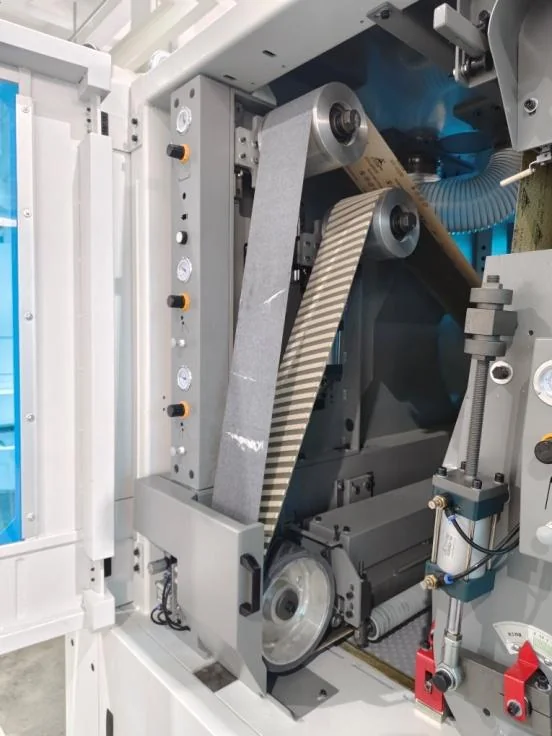

Εγκάρσια μονάδα ταινίας (Q)

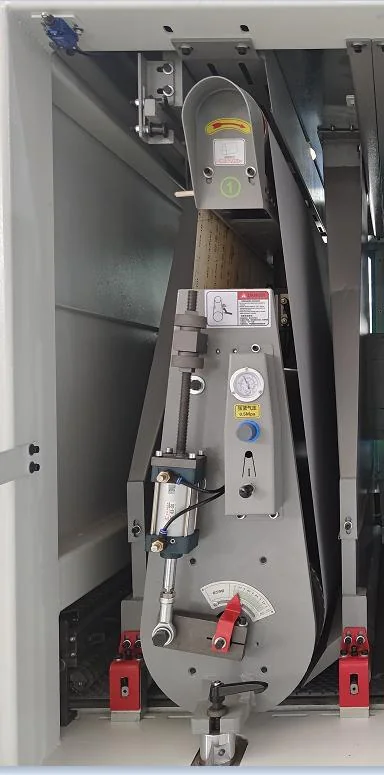

Μονάδα κυλίνδρου (R)

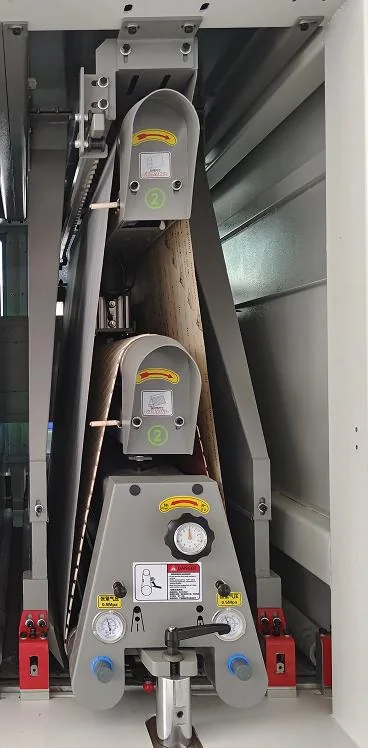

Διαμήκες ηλεκτρονικό πέλμα (H)

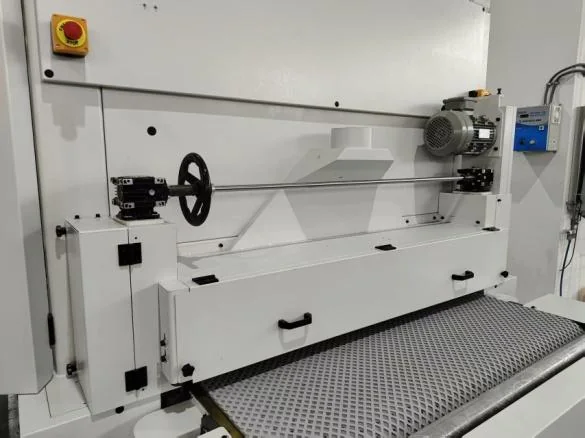

Κύλινδρος γυαλίσματος 3M
Τράπεζα κενού και καθαρισμός ταινίας

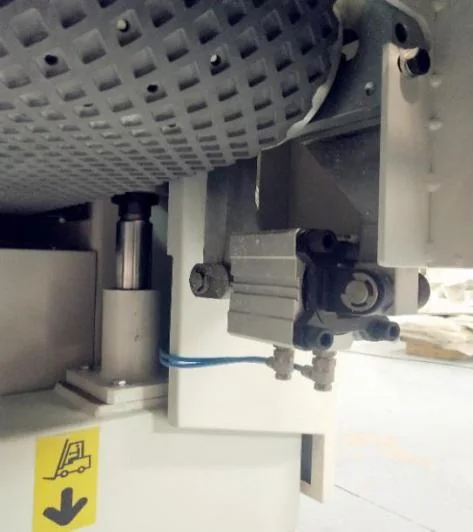

Αυτόματη ευθυγράμμιση ταινίας
Το KDT A9-1300QRH είναι η πληρέστερη επιλογή της σειράς A9 για όσους λειαίνουν μασίφ ξύλο και καπλαμά: η εγκάρσια ταινία Q αφαιρεί τις ίνες και τα σημάδια που αφήνει η διαμήκης λείανση, πριν ο κύλινδρος R και το ηλεκτρονικό πέλμα H ολοκληρώσουν την επιπεδότητα και το φινίρισμα.
Σε σύγκριση με το KDT A9-1300RH, το QRH προσθέτει την εγκάρσια μονάδα Q, ενώ και τα δύο μοντέλα μοιράζονται την ίδια ταινία 2620x1350mm στις μονάδες R και H, για απλούστερη αγορά αναλωσίμων. Το μέγιστο πάχος των 150mm καλύπτει ακόμη και πόρτες και πάγκους μασίφ.
Ως επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο, η Alpha-Mac παρέχει εγκατάσταση, τεχνική υποστήριξη, γνήσια ανταλλακτικά και ταινίες λείανσης, καθώς και εκπαίδευση των χειριστών σας.
| Πλάτος επεξεργασίας | 50-1300 mm |
| Πάχος επεξεργασίας | 5-150 mm |
| Ύψος τραπεζιού εργασίας | 880-900 mm |
| Ταχύτητα ταινίας μεταφοράς | 4-20 m/min |
| Τράπεζα κενού | Ανεμιστήρας αναρρόφησης 7,5 kW |
| Αυτόματος καθαρισμός ταινίας μεταφοράς | Ναι |
| Σύστημα ελέγχου | PLC |
| Μονάδα 1 (Q) – εγκάρσια ταινία | 11 kW inverter, ταινία 5240x150 mm, 1-15 m/s |
| Ηλεκτρονικό πέλμα μονάδας Q | 60 τμήματα, πέλμα 130 mm, τσόχα 4850x140 mm |
| Μονάδα 2 (R) – κύλινδρος | 11 kW inverter, ταινία 2620x1350 mm, 1-8 m/s |
| Κύλινδρος μονάδας R | Ø320 mm, ελαστικός 25 Shore, με αυλακώσεις |
| Μονάδα 3 (H) – διαμήκες πέλμα | 11 kW inverter, ταινία 2620x1350 mm, 1-8 m/s |
| Ηλεκτρονικό πέλμα μονάδας H | 60 τμήματα, πέλμα 80 mm, τσόχα 1720x1350 mm |
| Φορά περιστροφής μονάδων | Δεξιόστροφη και αριστερόστροφη |
| Κύλινδρος γυαλίσματος 3M | Ø200 mm, 2,2 kW, 5-14 m/s |
| Κατανάλωση πεπιεσμένου αέρα | 12 m³/h |
| Στόμια απορρόφησης | 8 x Ø150 mm |
| Ταχύτητα αέρα απορρόφησης | 22-28 m/s |
| Συνολική ισχύς | 46,45 kW |
| Παροχή ρεύματος | ≥ 6x10 mm² (380V / 50Hz) |
| Διαστάσεις (Μ x Π x Υ) | 3600 x 2200 x 2400 mm |
| Βάρος | 5.900 kg |
Είναι πλατυτριβείο βαρέως τύπου με τρεις μονάδες λείανσης (εγκάρσια ταινία Q, κύλινδρο R, διαμήκες ηλεκτρονικό πέλμα H) και κύλινδρο γυαλίσματος 3M, για πάνελ πλάτους έως 1300mm.
Q = εγκάρσια μονάδα ταινίας με ηλεκτρονικό πέλμα, R = μονάδα κυλίνδρου, H = διαμήκης μονάδα με ηλεκτρονικό πέλμα. Οι μονάδες είναι τοποθετημένες με αυτή τη σειρά στη ροή.

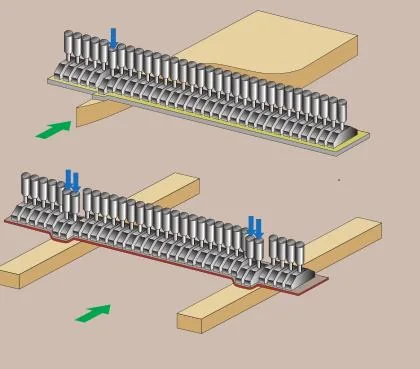

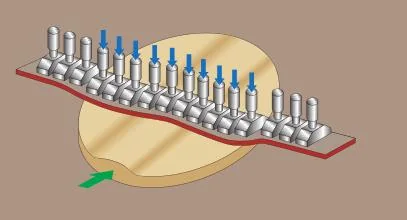

Είναι πέλμα χωρισμένο σε 60 τμήματα κατά το πλάτος των 1300mm. Το σύστημα ανιχνεύει το τεμάχιο και πιέζει μόνο στα σημεία που χρειάζεται, για ομοιόμορφη λείανση χωρίς να «τρώγονται» οι άκρες.
Το A9-1300QRH έχει επιπλέον την εγκάρσια μονάδα Q, που αφαιρεί τις ίνες και τα σημάδια στο μασίφ και τον καπλαμά. Είναι ισχυρότερο (46,45kW έναντι 35,8kW) και μακρύτερο κατά 300mm.
Πλάτος από 50 έως 1300mm και πάχος από 5 έως 150mm.
Για μασίφ ξύλο, καπλαμά, κόντρα πλακέ και MDF, καθώς και για λείανση ασταριού UV, PU και PE.

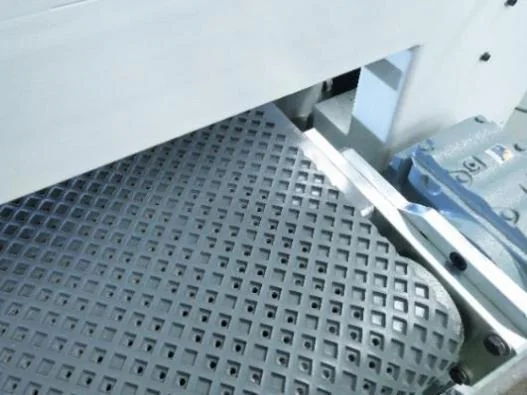

Ναι, η τράπεζα κενού με ανεμιστήρα 7,5kW συγκρατεί σταθερά μικρά και λεία τεμάχια πάνω στην ταινία μεταφοράς.
Ναι, το τραπέζι μεταφοράς είναι σταθερό και ανεβοκατεβαίνει η άνω κατασκευή, οπότε το ύψος εισόδου και εξόδου μένει ίδιο για σύνδεση με αυτόματες γραμμές.
Ρουλεμάν SKF Σουηδίας, φωτοηλεκτρικό έλεγχο ταινίας, ηλεκτρονικά φρένα αντί για τακάκια, κινητήρες με inverter και ακριβή μέτρηση πάχους μέσω PLC.
Η Alpha-Mac είναι ο επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο, με εγκατάσταση, τεχνική υποστήριξη, γνήσια ανταλλακτικά και εκπαίδευση χειριστών.
