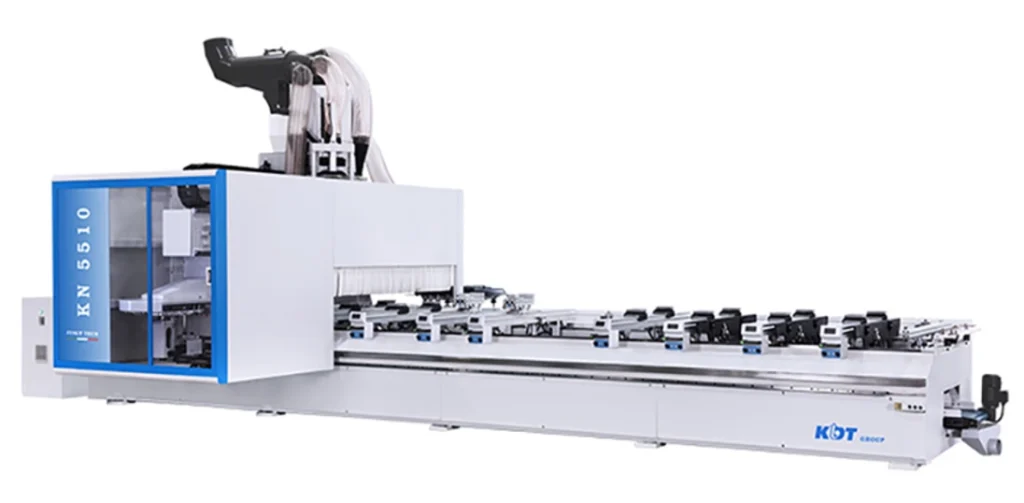

Κέντρο εργασίας CNC 5 αξόνων KDT KN-5510P

CNC κέντρο εργασίας ξύλου 5 αξόνων KDT KN-5510P με δύο πεδία εργασίας
  • CNC κέντρο εργασίας ξύλου 5 αξόνων KDT KN-5510P με δύο πεδία εργασίας

Κύρια Χαρακτηριστικά

  • Περιοχή εργασίας: 3250х1250х200 mm
  • Κύριος άξονας: 12 kW HSK-63F
  • 5 Άξονες
  • Περιστροφικός εργαλειοφόρος με σερβοκινητήτα 22 θέσεων + γραμμικός 5 θέσεων
  • Κεφαλή διάτρησης 12 Κάθετα – 8 Οριζόντια – 1 Δίσκος
  • Σύστημα ελέγχου: TPA + TPAcad
  • Ταχύτητα αξόνων: X/Y/Z1/Z2 80/80/25/25 m/min
  • 6 ράγες
  • 18 βεντούζες SCHMALZ
  • Σύστημα απομάκρυνσης υπολειμμάτων

KDT KN-5510P CNC κέντρο εργασίας 5 αξόνων

Εξοπλισμένο με δύο πεδία εργασίας, εναλλαγή μεταξύ των δύο πεδίων εργασίας για απρόσκοπτη εύκολη και αποδοτική εργασία

Εξοπλισμένο με 6 κινητές κονσόλες και με βεντούζες Schmaltz από τη Γερμανία, επιτρέπει ευέλικτους και πολυχρηστικούς συνδυασμούς εργασιών, καθιστώντας δυνατή τη γρήγορη τοποθέτηση τους.
Περιστροφικός εργαλειοφόρος 22 θέσεων με αυτόματες αλλαγές + γραμμικός εργαλειοφόρος 5 θέσεων που καλύπτουν όλες τις τεχνικές κατεργασίας, γρήγορη και ακριβής αλλαγή εργαλείων.
12Κ+8Ο+1Δ: 12 κάθετα τρυπάνια, 8 οριζόντια και 1 δίσκος κινησιάς, για αποτελεσματική διάτρηση και κινησιά.
Σύστημα ελέγχου TPA, με ενσωματωμένο γραφικό περιβάλλον χειρισμού.
Εξοπλισμένο με αυτόματη μέτρηση εργαλείων, χωρίς την ανάγκη χειροκίνητης ρύθμισης της μέτρησης

Προδιαγραφές

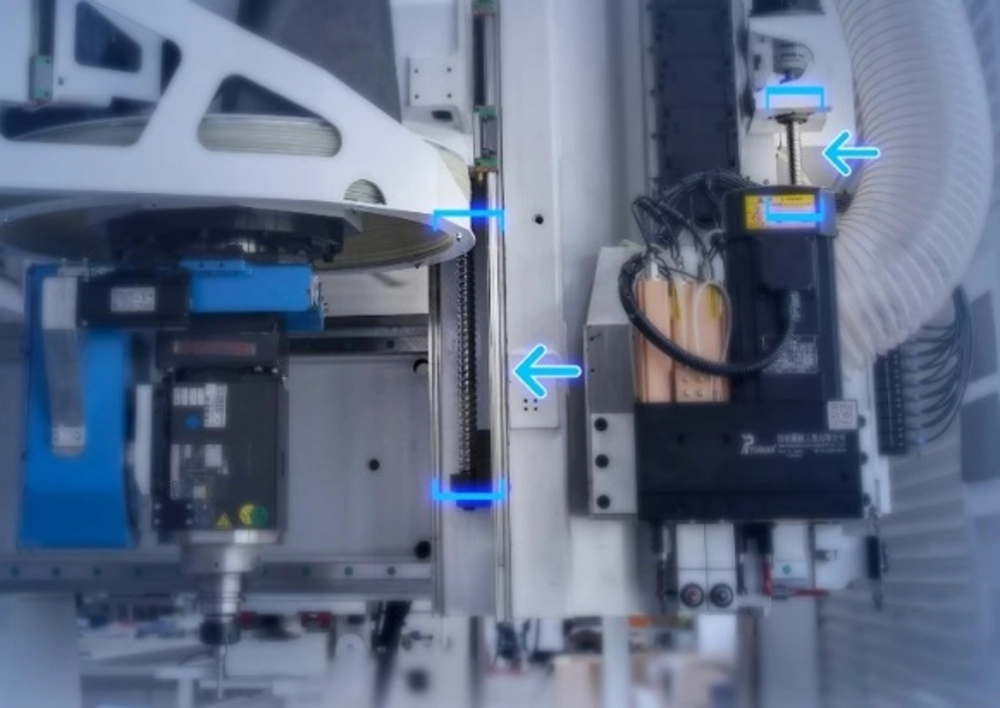

Λειτουργικές μονάδες

Ο κύριος άξονας και το σετ τρυπανιών έχουν αναβαθμιστεί με ανεξάρτητες ράβδους, οι οποίες δεν παρεμποδίζουν η μία τη λειτουργία της άλλης, γρήγορη και υψηλή απόδοση επεξεργασίας
Ανεξάρτητες ράβδοι κύριου άξονα και σετ τρυπανιών στο KDT KN-5510P

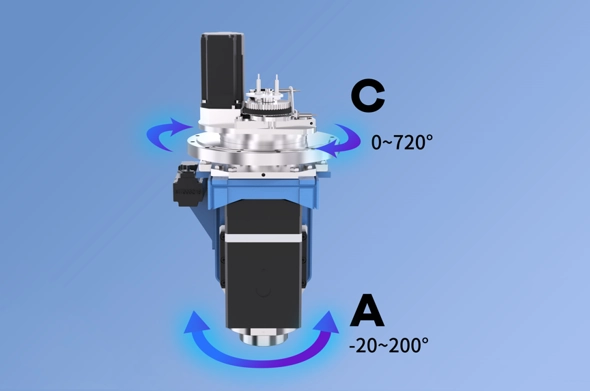

Κεφαλή φρεζαρίσματος 12 kW

Ισχύς ηλεκτροκινητήρα: 12 kW με υδρόψυξη. Σώμα κινητήρα από κράμα αλουμινίου Σύνδεση με κώνους HSK-F63 Περιστροφή άξονα C 360° Περιστροφή άξονα A -20° ～ 200° Αισθητήρας βαθμονόμησης εργαλείου
Κύριος άξονας 12kW με υδρόψυξη και κώνο HSK-F63 στο KDT KN-5510P

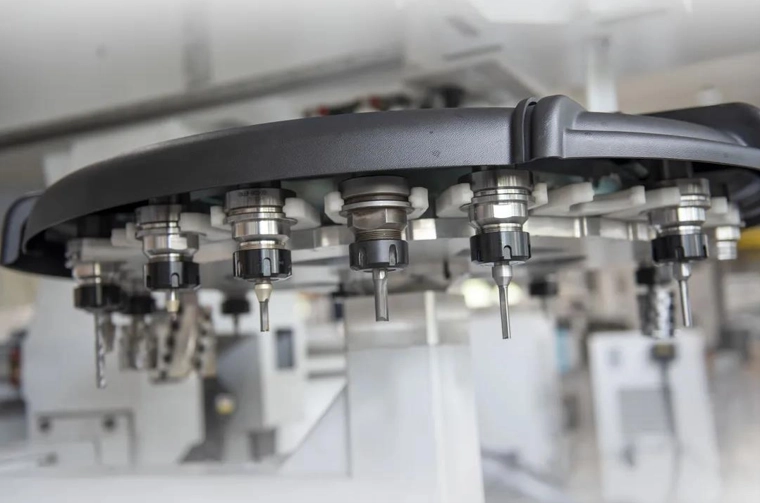

Εργαλειοφόροι

Περιστροφικός εργαλειοφόρος με σερβοκινητήρα 22 θέσεων σε βασική διαμόρφωση + γραμμικός εργαλειοφόρος 5 θέσεων. Κώνος HSK-F63. Κίνηση ενεργοποίησης/απενεργοποίησης με πνευματικό κύλινδρο. Γρήγορη αυτόματη αλλαγή εργαλείου με σερβομηχανισμό, υψηλή σταθερότητα και ακρίβεια
Περιστροφικός εργαλειοφόρος 22 θέσεων και γραμμικός 5 θέσεων στο KDT KN-5510P

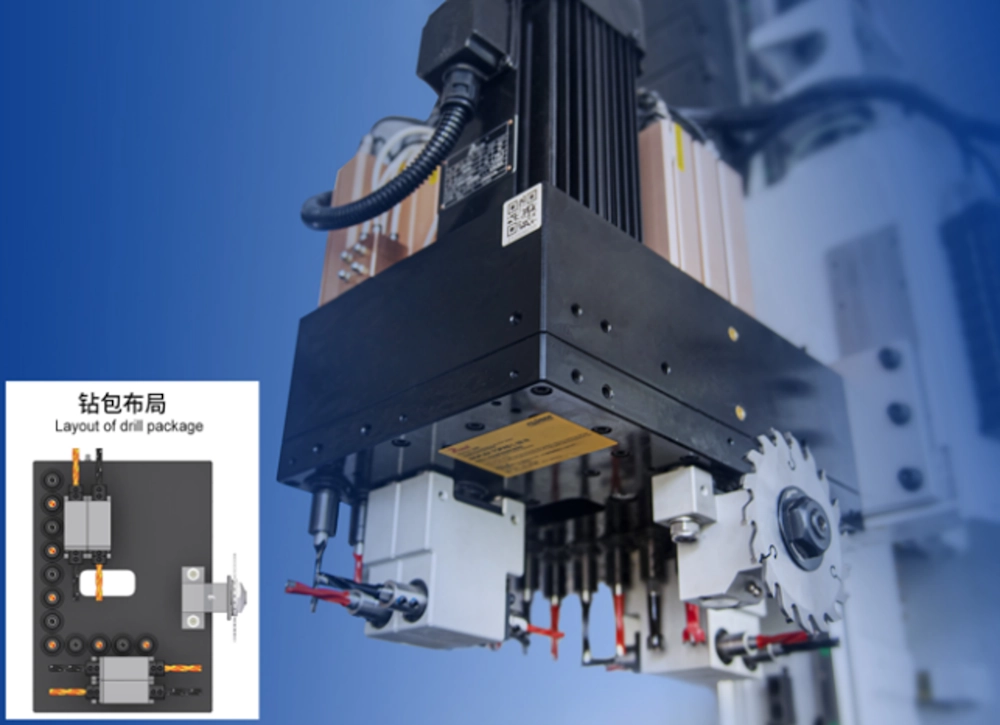

Κεφαλή διάτρησης

Σετ τρυπανιών: 12 κάθετα τρυπάνια, 8 οριζόντια και 1 δίσκος κινησιάς, για αποτελεσματική διάτρηση και κινησιά.
Κεφαλή διάτρησης 12 κάθετων και 8 οριζόντιων τρυπανιών με δίσκο κινησιάς KDT KN-5510P

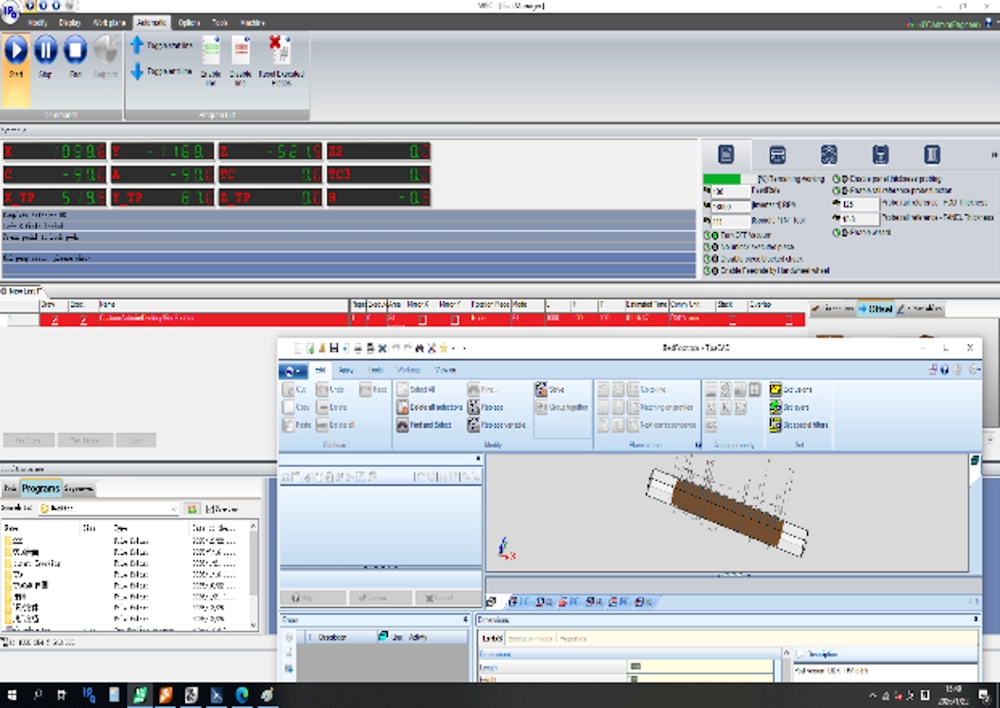

Σύστημα ελέγχου

Σύστημα ελέγχου TPA, με ενσωματωμένο γραφικό περιβάλλον χειρισμού.
Γραφικό περιβάλλον χειρισμού συστήματος ελέγχου TPA στο KDT KN-5510P

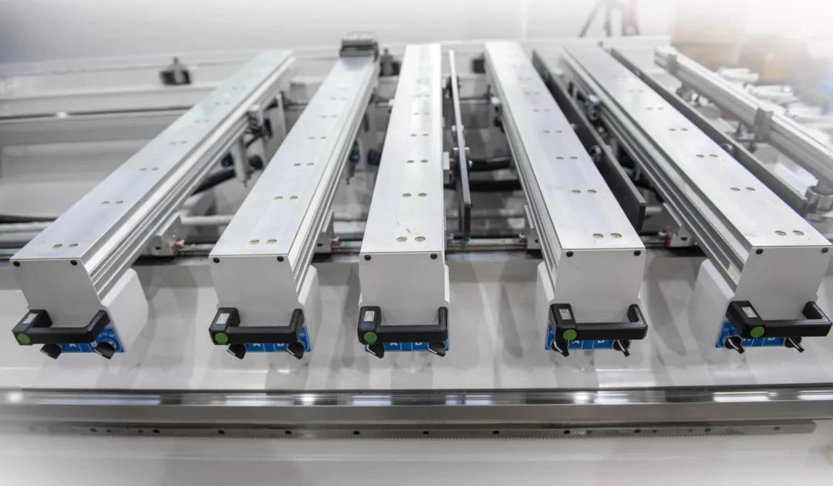

Κονσόλες και βεντούζες

Τραπέζι με ράβδους αλουμινίου και βεντούζες για τη βέλτιστη σύσφιξη των τεμαχίων. Οι ράβδοι κινούνται ομαλά κατά μήκος των οδηγών και διαθέτουν πνευματικό κλείδωμα. Ομαλή λειτουργία μέσω πλευρικού κουμπιού. Τραπέζι εργασίας με 6 κινητές κονσόλες και 18 τεμάχια βεντούζες Γερμανικές SCHMALZ.
6 κινητές κονσόλες με 18 βεντούζες SCHMALZ Γερμανίας στο τραπέζι εργασίας KDT KN-5510P

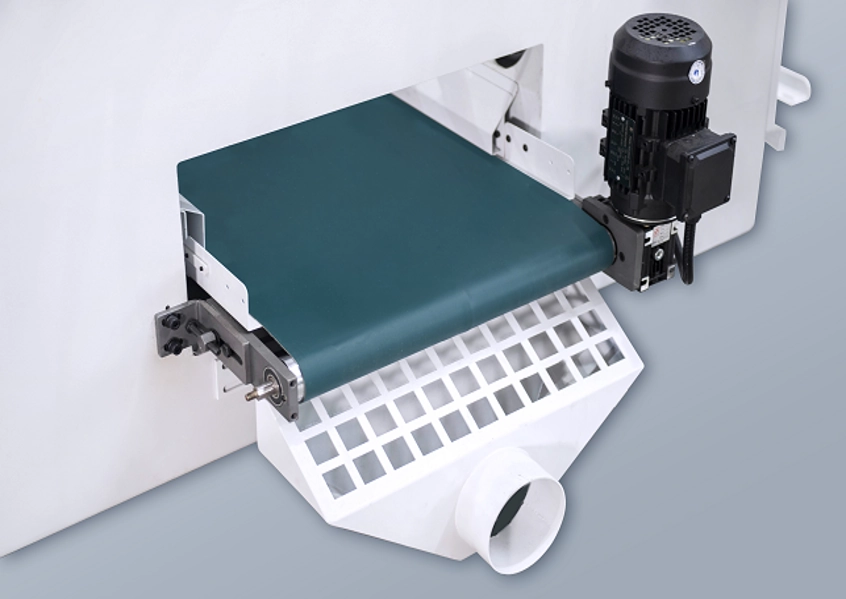

Μεταφορέας απορριμμάτων.

Πλευρική απόρριψη υπολειμμάτων κατεργασίας
Σύστημα πλευρικής απόρριψης υπολειμμάτων κατεργασίας στο KDT KN-5510P

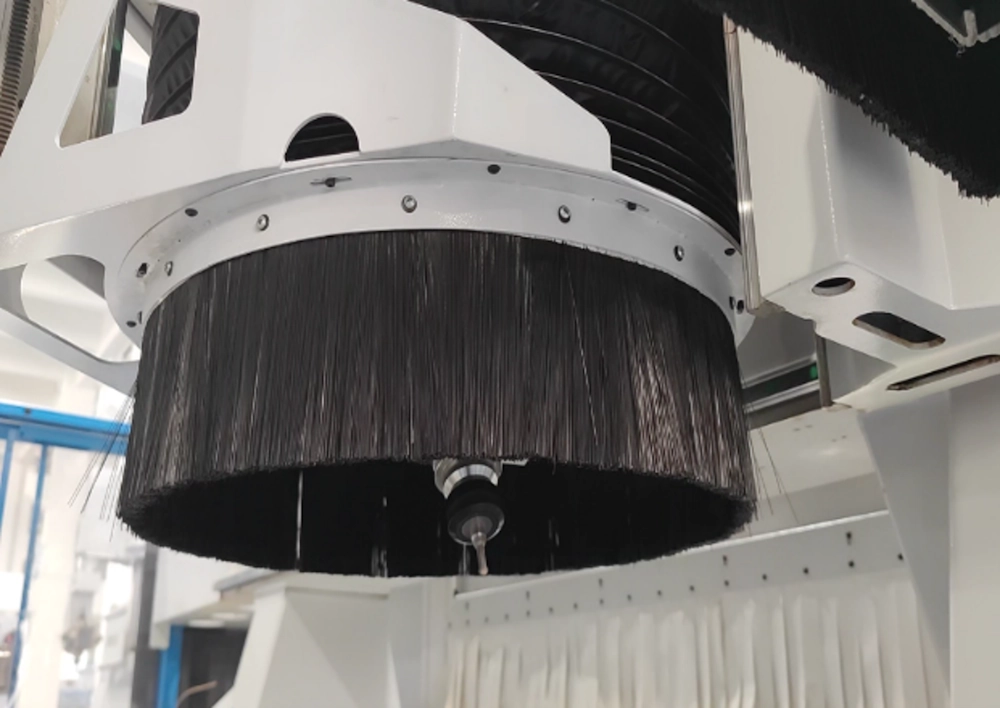

Ευέλικτη αναρρόφηση με σερβομηχανισμό

Ανάλογα με το ύψος και τη γωνία του εργαλείου, πραγματοποιείται έξυπνη τοποθέτηση και αναρρόφηση.
Έξυπνη τοποθέτηση και αναρρόφηση ανάλογα με ύψος και γωνία εργαλείου στο KDT KN-5510P

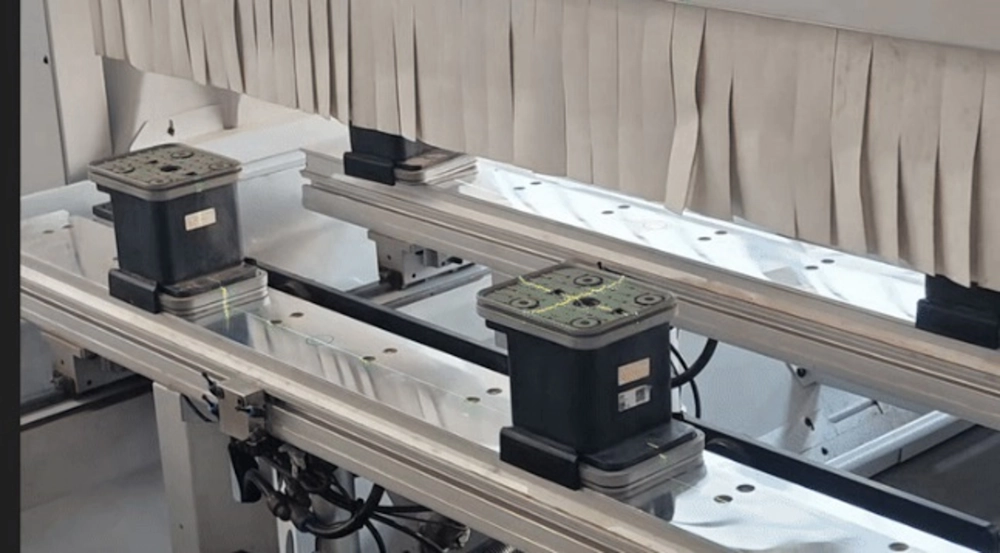

Τοποθέτηση με laser

Εύκολη τοποθέτηση των βεντουζών χάρη στο laser. Εγγυημένη ακρίβεια.
Σύστημα laser για ακριβή τοποθέτηση βεντουζών στο KDT KN-5510P

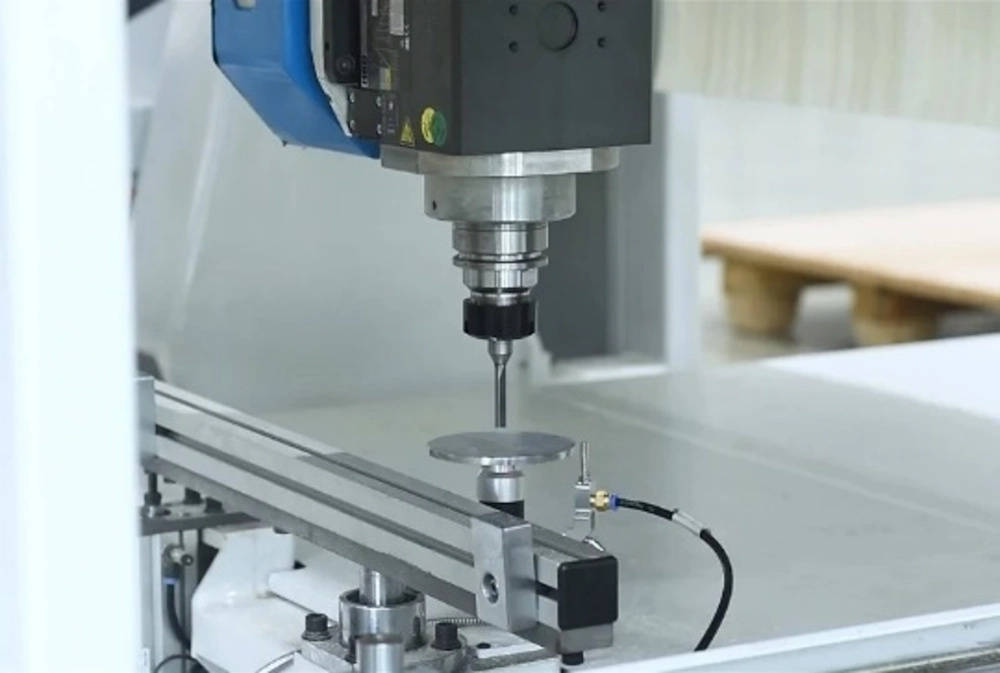

Αυτόματη μέτρηση εργαλείου

Ταχύτητα και ακρίβεια στη μέτρηση του εργαλείου
Σύστημα αυτόματης μέτρησης εργαλείου χωρίς χειροκίνητη ρύθμιση στο KDT KN-5510P

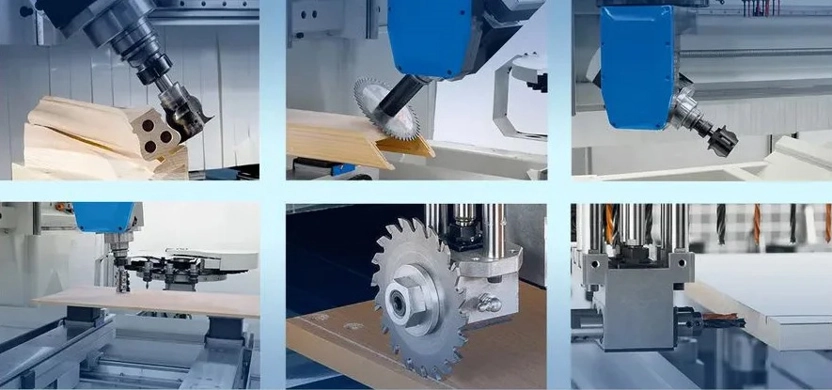

Πολυάριθμες κατεργασίες

Τεράστια ευελιξία και δυνατότητα και για τις πιο απαιτητικές κατεργασίες χάριν του πέμπτου άξονα
Παράδειγμα σύνθετης κατεργασίας 5 αξόνων στο KDT KN-5510P

Το KDT KN-5510P είναι από τα ελάχιστα CNC κέντρα εργασίας 5 αξόνων στην κατηγορία του με δύο ανεξάρτητα πεδία εργασίας, επιτρέποντας συνεχή παραγωγή χωρίς διακοπές. Ως επίσημος αντιπρόσωπος της KDT στην Ελλάδα και την Κύπρο, η Alpha-Mac παρέχει τεχνική υποστήριξη, ανταλλακτικά και εγγύηση απευθείας από τον κατασκευαστή.

Βάρος6500kg
Διαστάσεις εργασίας3250x1250x200(mm)
Δυναμικότητα αντλίας κενούBecker 244m³/h
Σύστημα οδήγησηςINVT
Μέγιστη ταχύτητα κίνησης X/Y/Z1/Z2/B/C80/80/25/25(m/min) 90(°/s)
Κεφαλή διάτρησης12 Κάθετα – 8 Οριζόντια – 1 Δίσκος
Σύστημα ελέγχουTPA + TPAcad
Κύριος άξοναςHSK-F63
Ισχύς κύριου άξονα12kW
Τύπος εργαλειοφόρουΠεριστροφικός με σερβομηχανισμό + γραμμικός
Αριθμός μηχανισμών αλλαγής εργαλείων22 περιστροφικού τύπου + 5 γραμμικού τύπου
Πεδία εργασίας2 πεδία
Πίεση0.65MPa
Όγκος απορρόφησης σκόνης4347 m³/h
Συνολική Ισχύς27.85 kW

Το KN-5510P διαθέτει περιοχή εργασίας 3250 x 1250 x 200 mm, ιδανική για τυπικά φύλλα μοριοσανίδας/MDF.

Διαθέτει κύριο άξονα ισχύος 12 kW με υδρόψυξη, σώμα από κράμα αλουμινίου και υποδοχή HSK-F63, με περιστροφή άξονα C 360° και άξονα A από -20° έως 200°.

Διαθέτει περιστροφικό εργαλειοφόρο με σερβοκινητήρα 22 θέσεων σε βασική διαμόρφωση, συν γραμμικό εργαλειοφόρο 5 θέσεων, με κώνο HSK-F63 για γρήγορη και ακριβή αλλαγή εργαλείου.

Ναι, διαθέτει κεφαλή διάτρησης με 12 κάθετα τρυπάνια, 8 οριζόντια τρυπάνια και δίσκο κινησιάς.

Χρησιμοποιεί το Ιταλικό σύστημα ελέγχου TPA σε συνδυασμό με το λογισμικό σχεδίασης TPAcad για CAD μοντελοποίηση, επεξεργασία και δημιουργία προγραμμάτων.

Διαθέτει 2 ανεξάρτητα πεδία εργασίας, επιτρέποντας ταυτόχρονη επεξεργασία δύο τεμαχίων και αυξημένη παραγωγικότητα.

Μέσω τραπεζιού με 6 κινητές κονσόλες και 18 βεντούζες SCHMALZ Γερμανικής κατασκευής, με πνευματικό κλείδωμα και ομαλή κίνηση κατά μήκος οδηγών.

Η ταχύτητα κίνησης στους άξονες X/Y/Z1/Z2 φτάνει τα 80/80/25/25 m/min, με ταχύτητα περιστροφής 90°/δευτερόλεπτο.

Το μηχάνημα ζυγίζει περίπου 6.500 kg.

Η συνολική εγκατεστημένη ισχύς είναι 27,85 kW, με όγκο απορρόφησης σκόνης 4.347 m³/h.

Η Alpha-Mac είναι ο επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο.
