KDT KN-6516C - CNC Κέντρο Εργασίας 4 Αξόνων

Name: Κέντρο εργασίας CNC 4 αξόνων KDT KN-6516C
Brand: KDT
SKU: KN-6516C
Availability: BackOrder

CNC κέντρο εργασίας 4 αξόνων KDT KN-6516C για επεξεργασία ξύλου

Κύρια Χαρακτηριστικά

Περιοχή εργασίας: 5150х1500х200 mm
Κύριος άξονας: HSD 13,2 kW HSK-63F Ιταλικός
4 Άξονες
Περιστροφικός εργαλειοφόρος 16 θέσεων και γραμμικός 5 θέσεων
Κεφαλή διάτρησης HSD 12 Κάθετα – 8 Οριζόντια – 1 Δίσκος
Σύστημα ελέγχου: TPA + TPAcad
Ταχύτητα αξόνων: X/Y/Z 80/80/30 m/min
8 ράγες
24 βεντούζες SCHMALZ
Σύστημα απομάκρυνσης υπολειμμάτων

KDT KN-6516C υψηλής ποιότητας CNC κέντρο εργασίας

με ράγες και βεντούζες για διάφορες τεχνολογίες κατεργασίας, όπως nesting, φρεζάρισμα, διάτρηση ,κινησιά κτλ. Συμβατό με δεδομένα κατεργασίας που παράγονται από το λογισμικό τρίτων κατασκευαστών, εύκολο στη λειτουργία.
Με 2 πεδία εργασίας όπου επιτρέπουν την ταυτόχρονη επεξεργασία 2 τεμαχίων βελτιώνοντας την παραγωγικότητα.
8 τεμάχια τραπέζι ράγας με σύστημα σύσφιξης τεμαχίων εργασίας και 24 βεντούζες Schmalz
Περιστροφικός εργαλειοφόρος ATC 16 θέσεων και γραμμικός 5 θέσεων γρήγορη και ακριβής εναλλαγή εργαλείων, βελτίωση της αποδοτικότητας

Προδιαγραφές

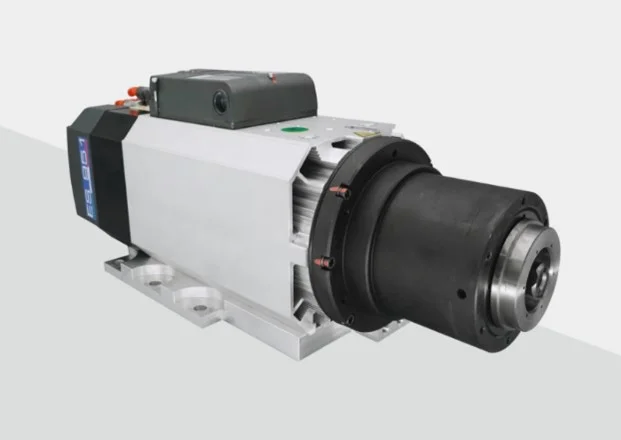

Ισχυρός κύριος άξονας HSD 13.2kW Ιταλικός

Το μηχάνημα είναι εξοπλισμένο με ένα σύγχρονο και ισχυρό άξονα ισχύος 13,2 kW Ιταλικής κατασκευής της εταιρίας HSD, το «ES951 e-core». Πρόκειται για την πρώτη ατράκτο με δική της «νοημοσύνη», η οποία διαγνώσκει αυτόνομα τη λειτουργία της και αποστέλλει πληροφορίες στο σύστημα ελέγχου του μηχανήματος σε πραγματικό χρόνο. Αυτό σας επιτρέπει να ελέγχετε με ακρίβεια τους τρόπους λειτουργίας της ατράκτου , γεγονός που εξασφαλίζει σταθερή λειτουργία του μηχανήματος, υψηλή ποιότητα κατεργασίας και παρατείνει τη διάρκεια ζωής των εργαλείων.

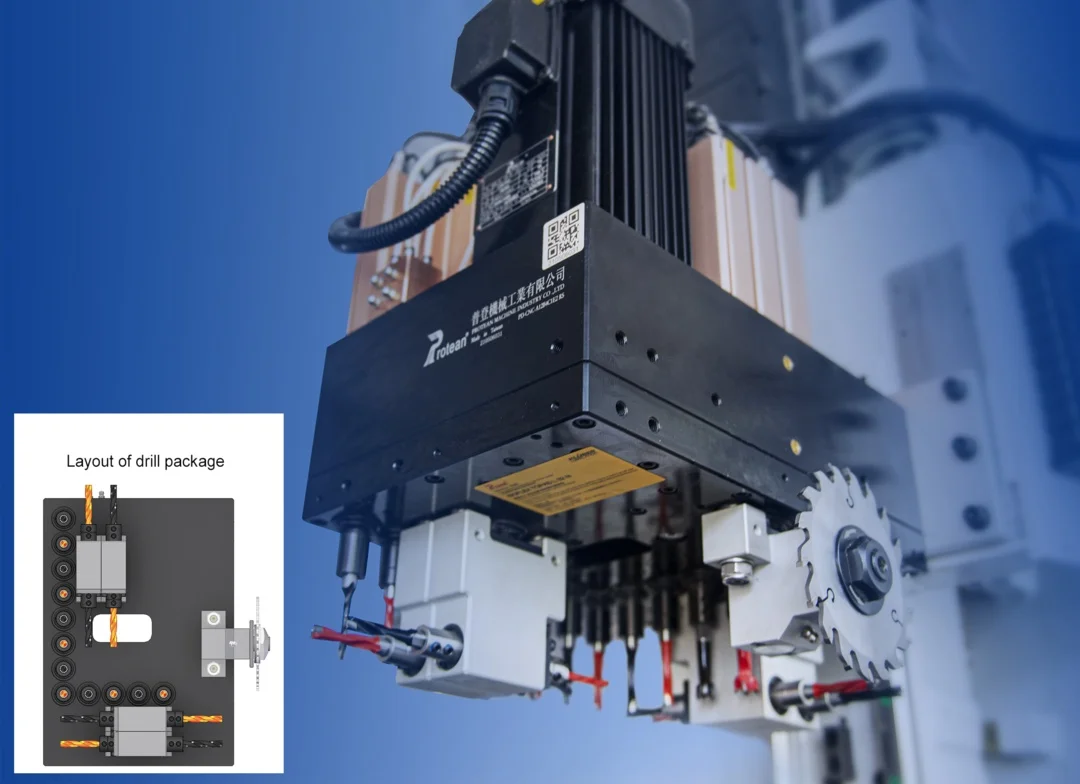

Κεφαλή διάτρησης

Κεφαλή διάτρησης 12 κάθετων τρυπανιών και 8 οριζόντιων τρυπανιών με δίσκο κινησιάς

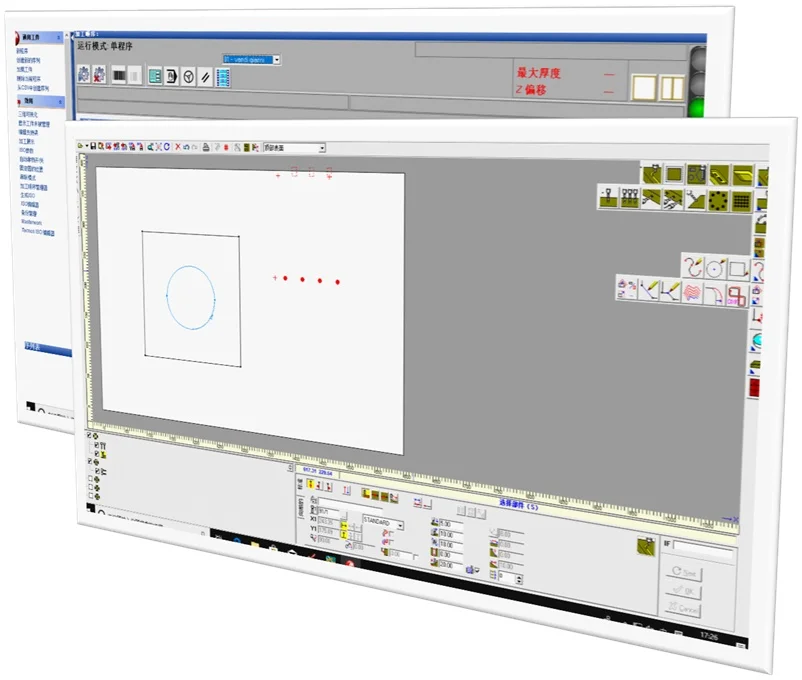

Ιταλικό σύστημα ελέγχου της TPA

Περιλαμβάνει τις κατάλληλες ενότητες για τον έλεγχο του μηχανήματος, CAD – μοντελοποίηση, επεξεργασία, δημιουργία προγραμμάτων .

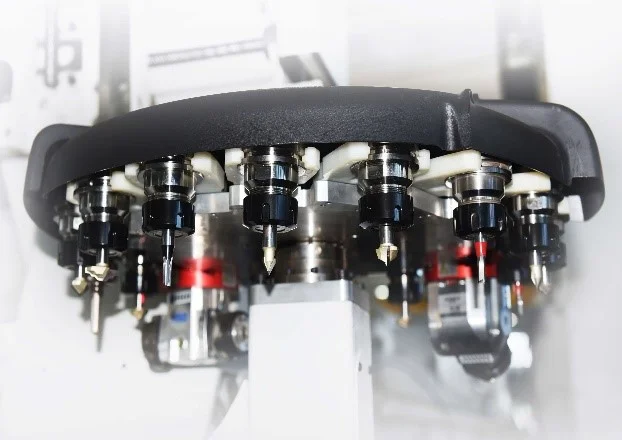

Περιστροφικός εργαλειοφόρος 16 θέσεων με σερβοκινητήρα

Ο εργαλειοφόρος διαθέτει πλέον αποτελεσματικότερη προστασία από την εισχώρηση σκόνης στα εργαλεία, χάρη στο αναβαθμισμένο περίβλημα και στην πρόσθετη ροή αέρα προς τα εργαλεία.

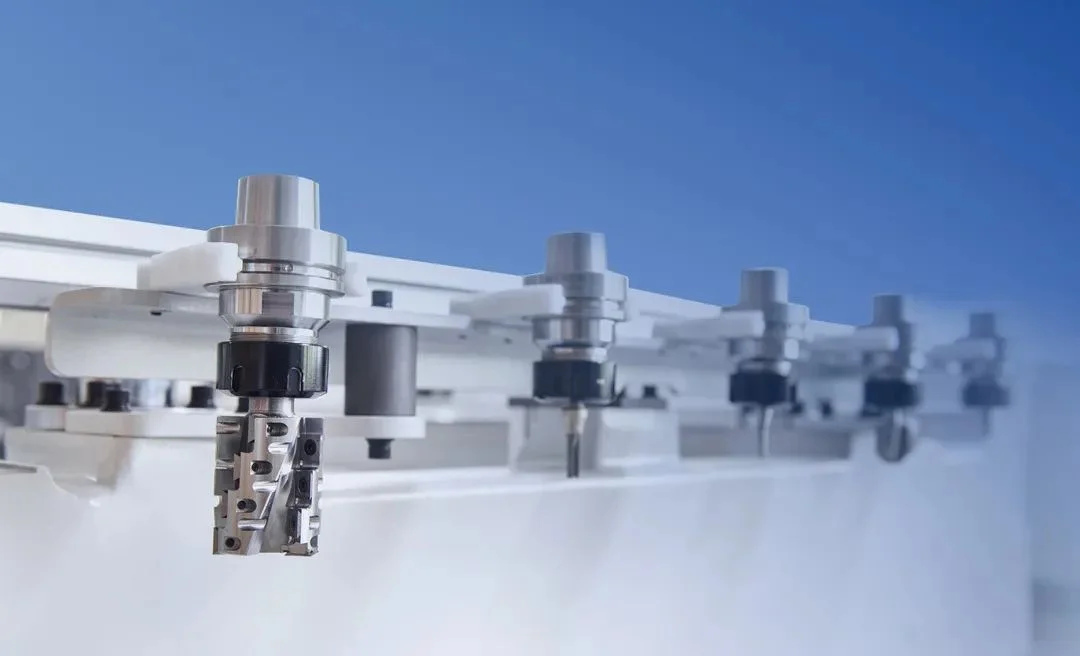

Γραμμικός εργαλειοφόρος 5 θέσεων

Προαιρετικός γραμμικός εργαλειοφόρος 5 θέσεων για το τσοκ HSK-F63, για γρήγορη πρόσβαση σε εξειδικευμένα εργαλεία.

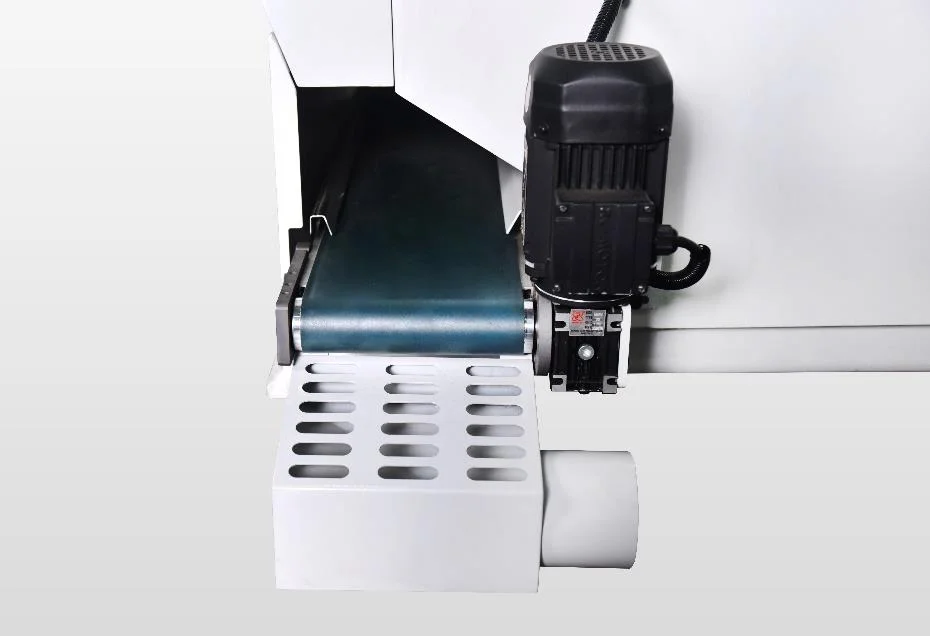

Αυτόματο σύστημα απομάκρυνσης υπολειμμάτων με ταινία

Διαθέτει ιμάντα μεταφοράς για την απομάκρυνση της σκόνης και των μικρών υπολειμμάτων των τεμαχίων.

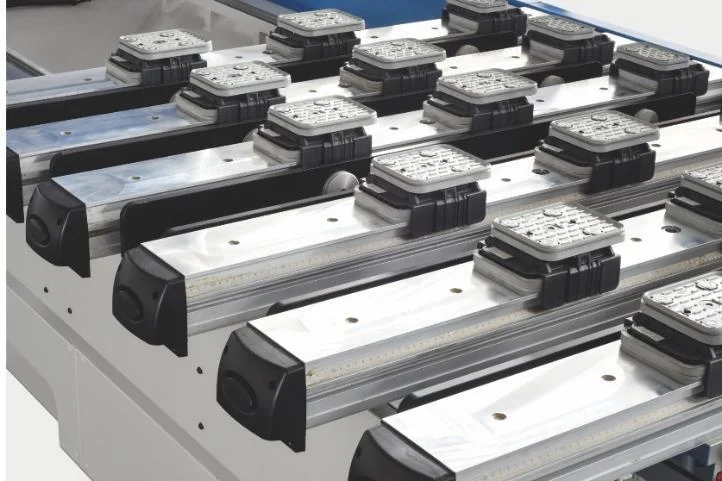

Τραπέζι με ράγες και βεντούζες

Τραπέζι εργασίας με 6 κινητές κονσόλες και 24 τεμάχια βεντούζες Γερμανικές SCHMALZ.

Δαγκάνες σύσφιξης

Δαγκάνες για οριζόντια σύσφιξη του τεμαχίου.

Δαγκάνες σύσφιξης

Δαγκάνες για κάθετη σύσφιξη του τεμαχίου

Επεξεργασία Lamello

Δίσκος για πλαϊνή επεξεργασία Lamello.

Aggregate δίσκου

Ρυθμιζόμενο aggregate δίσκου κοπής ή κινισιάς σε μοίρες 0-90

Aggregate τρυπανιού – δίσκου

Ρυθμιζόμενο aggregate τρυπανιού – δίσκου κοπής ή κινισιάς σε μοίρες 0-90.

Aggregate οριζόντιου router

Aggregate για οριζόντιες επεξεργασίες με router όπως η κλειδαριά της πόρτας

Το μηχάνημα κατασκευάζεται κατόπιν παραγγελίας. Ο χρόνος παράδοσης διαμορφώνεται ανάλογα με τη διαθεσιμότητα και τον φόρτο παραγωγής του εργοστασίου. Επικοινωνήστε μαζί μας για ακριβή χρόνο παράδοσης, τεχνική εξειδίκευση σύμφωνα με τις ανάγκες σας και προσωποποιημένη προσφορά.

Βάρος	6000kg
Διαστάσεις εργασίας	5150x1500x200(mm)
Δυναμικότητα αντλίας κενού	Becker 140m³/h
Σύστημα οδήγησης	DELTA
Μέγιστη ταχύτητα κίνησης X/Y/Z	80/80/30(m/min)
Κεφαλή διάτρησης	12 Κάθετα – 8 Οριζόντια – 1 Δίσκος
Σύστημα ελέγχου	TPA + TPAcad
Κύριος άξονας	HSD HSK-F63
Ισχύς κύριου άξονα	13.2kW
Τύπος εργαλειοφόρου	Περιστροφικός με σερβοκινητήρα και γραμμικός
Θέσεις εργαλείων	16 θέσεις στον περιστροφικό και 5 θέσεις στο γραμμικό
Πεδία εργασίας	2 πεδία
Πίεση	0.65MPa
Συνολική Ισχύς	26.3kW

Ποια είναι η περιοχή εργασίας του KDT KN-6516C;

Το KN-6516C διαθέτει περιοχή εργασίας 5150 x 1500 x 200 mm, ιδανική για μεγάλα φύλλα μοριοσανίδας/MDF και βαριά παραγωγή.

Τι ισχύ έχει ο κύριος άξονας;

Διαθέτει Ιταλικό κύριο άξονα HSD ισχύος 13,2 kW με υποδοχή HSK-63F, με ενσωματωμένη αυτοδιάγνωση λειτουργίας σε πραγματικό χρόνο.

Πόσες θέσεις εργαλείων έχει ο εργαλειοφόρος;

Διαθέτει διπλό εργαλειοφόρο: περιστροφικό (ATC) 16 θέσεων με σερβοκινητήρα, και επιπλέον προαιρετικό γραμμικό εργαλειοφόρο 5 θέσεων για γρήγορη πρόσβαση σε εξειδικευμένα εργαλεία.

Το μηχάνημα έχει δυνατότητα διάτρησης;

Ναι, διαθέτει κεφαλή διάτρησης με 12 κάθετα τρυπάνια, 8 οριζόντια τρυπάνια και δίσκο κινησιάς.

Ποιο σύστημα ελέγχου χρησιμοποιεί;

Χρησιμοποιεί το Ιταλικό σύστημα ελέγχου TPA σε συνδυασμό με το λογισμικό σχεδίασης TPAcad για CAD μοντελοποίηση, επεξεργασία και δημιουργία προγραμμάτων.

Πόσα πεδία εργασίας διαθέτει;

Διαθέτει 2 ανεξάρτητα πεδία εργασίας, επιτρέποντας ταυτόχρονη επεξεργασία δύο τεμαχίων και αυξημένη παραγωγικότητα.

Πώς συγκρατείται το τεμάχιο κατά την κατεργασία;

Μέσω τραπεζιού με 8 κινητές ράγες (κονσόλες) και 24 βεντούζες SCHMALZ Γερμανικής κατασκευής, καθώς και δαγκάνες οριζόντιας και κάθετης σύσφιξης.

Ποια είναι η μέγιστη ταχύτητα κίνησης των αξόνων;

Η ταχύτητα κίνησης στους άξονες X/Y/Z φτάνει τα 80/80/30 m/min αντίστοιχα.

Τι βάρος έχει το μηχάνημα;

Το μηχάνημα ζυγίζει περίπου 6.000 kg.

Ποια aggregates διατίθενται προαιρετικά;

Διατίθενται aggregate δίσκου κοπής, aggregate τρυπανιού-δίσκου, aggregate οριζόντιου router και δίσκος για επεξεργασία τύπου Lamello.

Ποια είναι η διαφορά του KN-6516C από το KN-6410C;

Το KN-6516C έχει μεγαλύτερη περιοχή εργασίας (5150x1500mm έναντι 3250x1250mm), περισσότερες ράγες και βεντούζες (8/24 έναντι 6/18), υψηλότερη συνολική ισχύ (26,3kW έναντι 25,3kW) και επιπλέον γραμμικό εργαλειοφόρο 5 θέσεων — κατάλληλο για μεγαλύτερο όγκο και μέγεθος παραγωγής.

Ποιος είναι ο επίσημος αντιπρόσωπος του KDT KN-6516C στην Ελλάδα;

Η Alpha-Mac είναι ο επίσημος αντιπρόσωπος της KDT Machinery στην Ελλάδα και την Κύπρο.
