Τεμαχιστικές KDT Σειρά D KS-828D KS-832D KS-838D KS-843D

Τεμαχιστική μηχανή KDT βαρέως τύπου σειρά KS-828D KS-832D KS-838D KS-843D

Κύρια Χαρακτηριστικά

Μέγιστο πάχος κοπής: 90 mm (προαιρετικά 120 mm)
Μέγεθος κοπής: 2800*2800 mm -3200*3200 mm -3800*3800 mm – 4300*4300 mm
Ταχύτητα κοπής 95m/min
Ταχύτητα τροφοδοσίας 95m/min
Ισχύς κινητήρα κύριου δίσκου 18.5kW
Ρύθμιση προχάραξης με σερβοκινητήρα
Δυνατότητα κινησιάς
Βάρος: 6000 kg – 7200 kg

Τεμαχιστική μηχανή NC υψηλής ποιότητας που μπορεί να χρησιμοποιηθεί για την ακριβή κοπή φύλλων μελαμίνης – MDF και άλλων υλικών. Εύκολη στη χρήση της με λογισμικό βελτιστοποίησης κοπής για την επίτευξη υψηλής εκμετάλλευσης του υλικού και αποδοτικότητας κοπής. Εγκατάσταση και εκπαίδευση χειριστών από τους αντιπρόσωπους της KDT για την Ελλάδα – Alpha Woodworking Machines!

Ο κύριος δίσκος χρησιμοποιεί έλεγχο κίνησης μέσω σερβομηχανισμού, ρύθμιση θέσης σε ακρίβεια χιλιοστού και μπορεί να επιτύχει λειτουργία κινησιάς. Ο κύριος δίσκος και ο δίσκος προχάραξης έχουν ανεξάρτητο σύστημα ανύψωσης. Η ρύθμιση του ύψους ανύψωσης γίνεται ανάλογα με το πάχος κοπής, για να έχουμε το καλύτερο αποτέλεσμα κοπής.
Το πλαίσιο της μηχανής είναι σχεδιασμένο με κατασκευή βαρέως τύπου και η επεξεργασία του γίνεται με CNC, για να επιτευχθεί η ακρίβεια σύμφωνα με τα διεθνή πρότυπα.
Η ανύψωση της δοκού πίεσης ελέγχεται πνευματικά από κύλινδρο υψηλής ακρίβειας με διπλή ράβδο έλξης, για να πραγματοποιηθεί η λειτουργία της αυτόματης θέσης κατά την εργασία. Το ύψος ανύψωσης θα μπορεί να ρυθμιστεί ανάλογα με το πάχος του πάνελ, έτσι ώστε να μειωθούν οι περιττές κινήσεις και να βελτιωθεί ο χρόνος κοπής.
Το φορείο του δίσκου κινείται με σερβοκινητήρα πάνω οδοντωτό οδηγό, σταθερό και γρήγορο στη λειτουργία. Ο αυτόματος προσδιορισμός του πλάτους κοπής μπορεί να μειώσει το χρόνο άσκοπης λειτουργίας και να βελτιωθεί η αποδοτικότητα της εργασίας. Η μέγιστη ταχύτητα κοπής μπορεί να φθάσει τα 95m/min και η ταχύτητα επιστροφής μπορεί να φθάσει τα 120m/min.
Ο κλεμμοφόρος ελέγχεται από υψηλής ακρίβειας μειωτήρα και οδοντωτό οδηγό, η ακρίβεια κοπής είναι έως ±0,1 mm；Η κατασκευή των δακτύλων είναι με ελαστικό περίβλημα όπου αποτρέπει αποτελεσματικά το γδάρσιμο του φύλλου.
Το τραπέζι εργασίας είναι πνευματικό με μπίλιες όπου προστατεύουν αποτελεσματικά το φύλλο από γρατζουνιές και βοηθούν στη εύκολη μετακίνηση του φύλλου και των τεμαχίων στο χώρο.
Αριθμός κλεμμών: 12
Βασισμένο σε σύστημα ελέγχου μέσω Η/Υ, διαθέτει πλήρεις οδηγίες λειτουργίας και οδηγίες αντιμετώπισης προβλημάτων όπως και μπορεί να συνδεθεί με σχεδόν όλα τα λογισμικά της αγοράς.

Προδιαγραφές

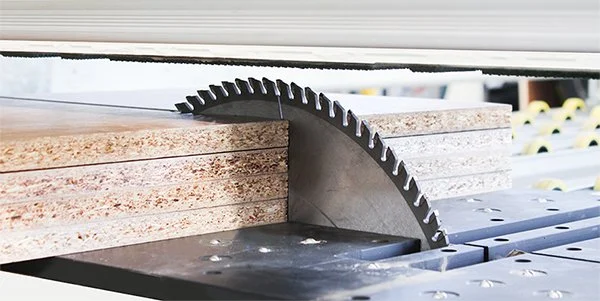

Ισχύς κινητήρα κύριου δίσκου 18,5kw

Εγγυάται την καθαρή κοπή ακόμα και όταν κόβει πολλά πάνελ μαζί

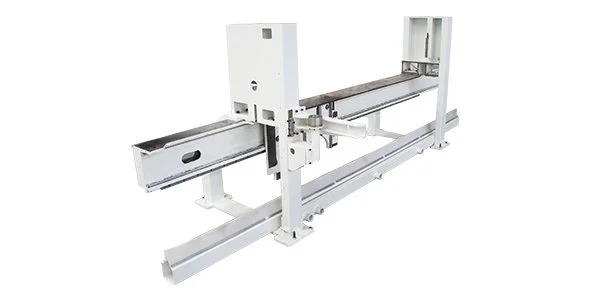

Ενισχυμένο πλαίσιο

Ενισχυμένο πλαίσιο, επεξεργασμένο, λειασμένο και διαμορφωμένο, ανθεκτικό δύσκολο στην παραμόρφωση, σταθερό στη λειτουργία.

Σύστημα κίνησης φορείου δίσκου

Σερβοελεγχόμενο και κίνηση σε οδοντωτό οδηγό, η οποία εγγυάται σταθερή και γρήγορη λειτουργία. Μέγιστη ταχύτητα επιστροφής: 120m/min.

Σύστημα κίνησης κλεμμοφόρου

Το σύστημα κίνησης του κλεμμοφόρου χρησιμοποιεί μειωτήρα υψηλής ακρίβειας και κίνηση σε οδοντωτό οδηγό.

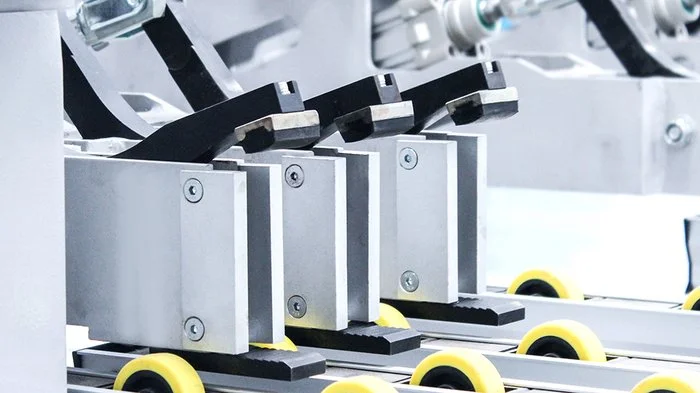

Σύστημα σφιγκτήρων

Οι σφιγκτήρες είναι τυλιγμένοι με καουτσούκ και συγκρατούν το υλικό σταθερό χωρίς να το τραυματίζουν.

Πλευρική ευθυγράμμιση με διπλό κυλίνδρο

Ο διπλός κύλινδρος βαρέως τύπου καθιστά την πλευρική ευθυγράμμιση πιο σταθερή και την τοποθέτηση πιο ακριβή

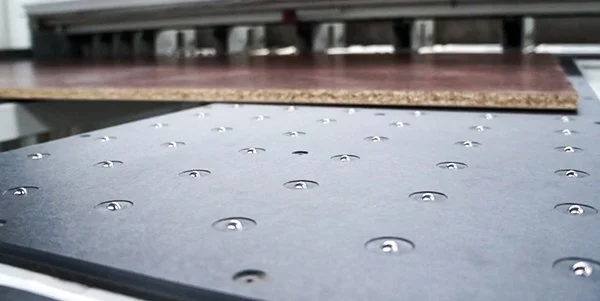

Πνευματικό τραπέζι εργασίας

Το τραπέζι εργασίας είναι πνευματικό με μπίλιες στο επάνω μέρος, προστατεύοντας αποτελεσματικά το φύλλο από γρατζουνιές και κάνοντας ευκολότερη με μεταφορά το φύλλου στην περιοχή εργασίας.

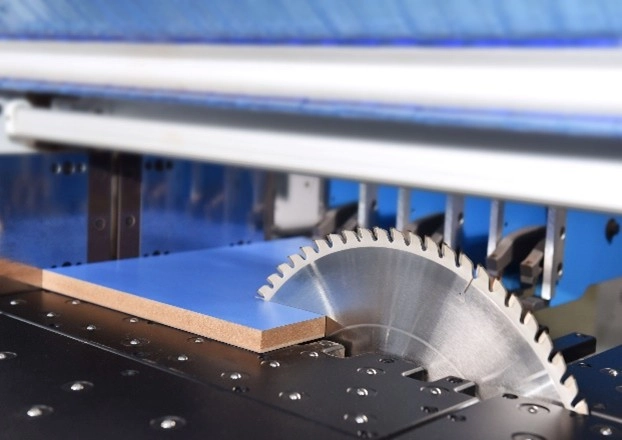

Αυτόματη τοποθέτηση δίσκου

Ο κύριος δίσκος και ο δίσκος προχάραξης ανεβαίνουν και κατεβαίνουν ανεξάρτητα. Ο κύριος δίσκος μπορεί να ρυθμίσει αυτόματα το ύψος σύμφωνα με το πλάτος και το πάχος κοπής για να μειώσει έτσι τον κενό χρόνο και να βελτιώσει την αποδοτικότητα της εργασίας.

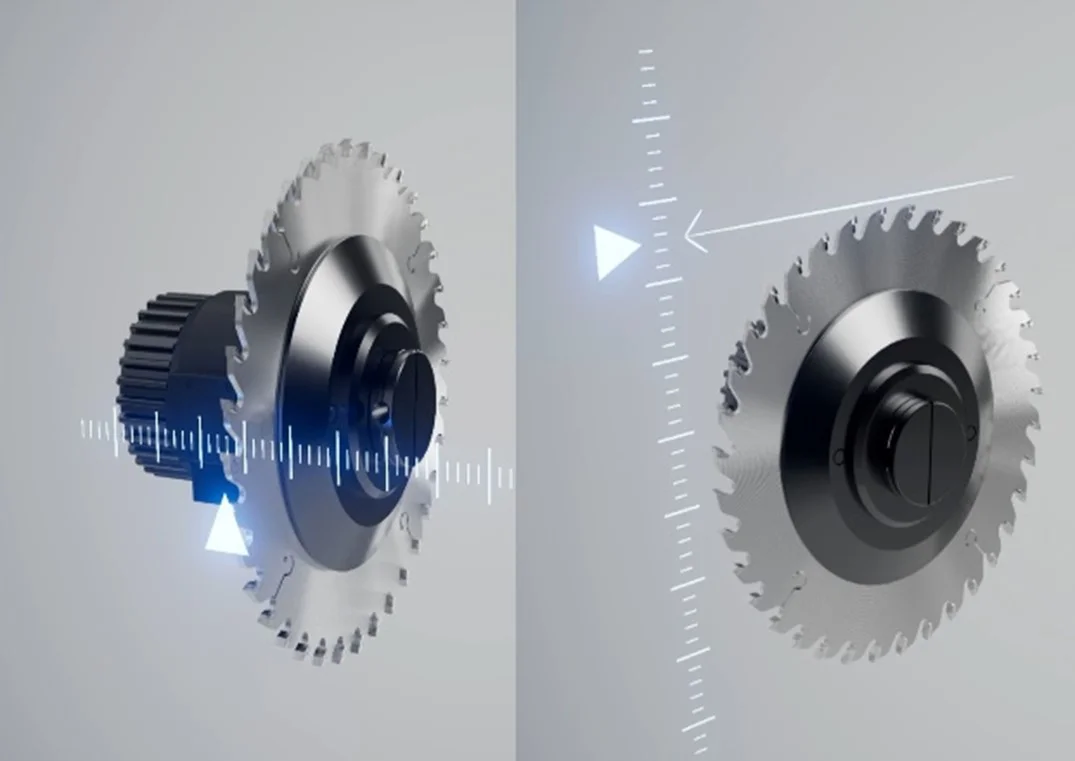

Ρύθμιση δίσκου προχάραξης

Η ρύθμιση του δίσκου προχάραξης γίνεται μέσω του υπολογιστή γρήγορα και χωρίς τη μεγάλη διακοπή λειτουργίας της μηχανής.

Ανύψωση κύριου δίσκου με σερβοκινητήρα

Ο κύριος δίσκος διαθέτει έλεγχο κίνησης ανύψωσης με σερβοκινητήρα, εξασφαλίζοντας την καλύτερη ποιότητα κοπής και επιτυγχάνοντας τη λειτουργία κινησιάς .

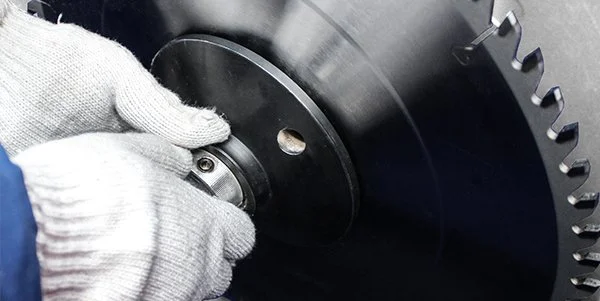

Γρήγορη αλλαγή δίσκου (Πατέντα KDT)

Η αλλαγή του δίσκου είναι πολύ γρήγορη μειώνοντας το νεκρό χρόνο της μηχανής

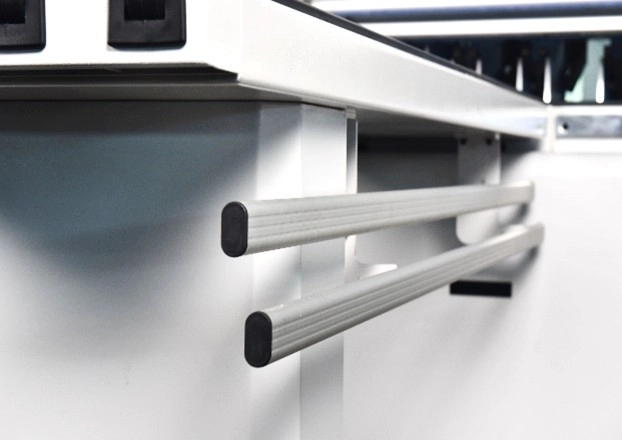

Μπάρα εκκίνησης κοπής

Η μπάρα εκκίνησης της κοπής βρίσκεται κάτω από το τραπέζι αέρα σε τέτοιο σημείο όπου είναι πιο βολική και γρηγορότερη η κοπή.

Εξαρτήματα χαμηλής τάσης Siemens

Αξιόπιστη, ισχυρή ικανότητα προστασίας από παρεμβολές και χαμηλό ποσοστό αστοχίας

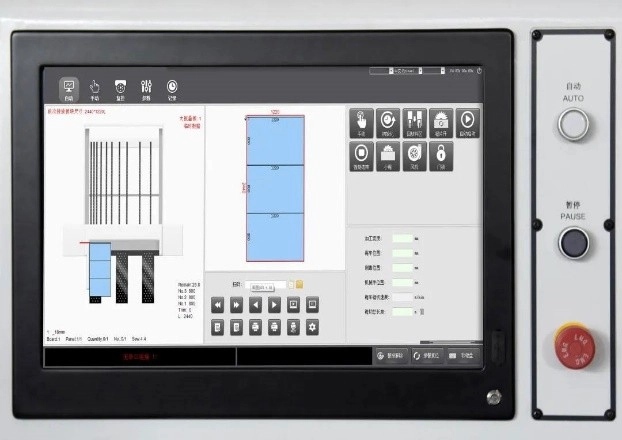

Ανεξάρτητα ανεπτυγμένο σύστημα ελέγχου

Βιομηχανικός υπολογιστής, νέο λογισμικό KDT

Πρόγραμμα βελτιστοποίησης

Ειδικό λογισμικό για τεμαχιστικές CNC. Έξυπνα σχέδια για βελτιστοποιημένη κοπή, αξιοποίηση των πρώτων υλών και αποτελεσματική εξοικονόμηση κόστους. Επιπλέον, υποστηρίζει τη διαχείριση περισσευμάτων και αυτά τα περισσεύματα μπορούν να χρησιμοποιηθούν πρώτα στις επόμενες βελτιστοποιήσεις.

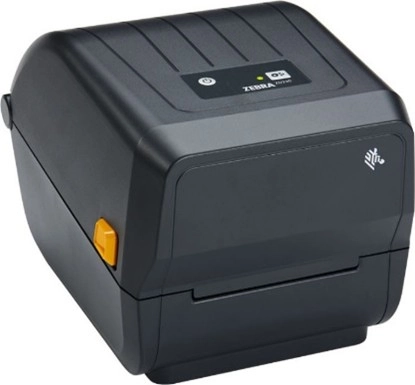

Εκτυπωτής ετικετών

Εκτυπωτής θερμικός ετικετών με peeler. Η εκτύπωση της ετικέτας γίνεται την κατάλληλη στιγμή από την μηχανή και μεταφέρονται όλες οι πληροφορίες που έχουν προστεθεί στο πρόγραμμα βελτιστοποίησης.

Διαφορές μεταξύ των μοντέλων

Μοντέλο	Μήκος Κοπής	Βάρος	Σφιγκτήρες
KS-828D	2800 mm	4700 kg	8 τεμ.
KS-832D	3200 mm	6000 kg	10 τεμ.
KS-838D	3800 mm	6600 kg	12 τεμ.
KS-843D	4300 mm	7200 kg	12 τεμ.

Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 843D	4280*4280mm
Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 838D	3800*3800mm
Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 832D	3200*3200mm
Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 828D	2800*2800mm
Μέγιστο πάχος κοπής	120μμ
Ισχύς κινητήρα κύριου δίσκου	18.5 kW
Ισχύς κινητήρα δίσκου προχάραξης	2.2 kW
Συνολική ισχύς	33 kW
Ταχύτητα περιστροφής κύριου δίσκου	3800r/min
Ταχύτητα περιστροφής δίσκου προχάραξης	5300r/min
Ισχύς σερβοκινητήρα φορείου δίσκου	2 kW
Ισχύς σερβοκινητήρα κλεμμοφόρου	2 kW
Μέγιστη ταχύτητα επιστροφής του φορείου δίσκου	120m/min
Ταχύτητα κοπής	95m/min
Ταχύτητα τροφοδοσίας	95m/min
Διάμετρος κύριου δίσκου	φ400*φ75mm(προαιρετικά φ450)
Μέγεθος δίσκου προχάραξης	φ200*φ50mm
