Τεμαχιστικές KDT Σειρά HL KS-843HL KS-542HL KS-543HL

Τεμαχιστική μηχανή KDT με πίσω φόρτωση αναβατόριο και διπλή προώθηση σειρά KS-543HL KS-843HL

Κύρια Χαρακτηριστικά

Διπλή προώθηση κλεμμών
Μέγιστο πάχος κοπής: 120 mm (προαιρετικά 140 mm)
Μέγεθος κοπής: 4300*4300 mm
Αυτόματη πίσω φόρτωση φύλλου
Ταχύτητα κοπής 120m/min – 160m/min
Ταχύτητα τροφοδοσίας 95m/min
Ισχύς κινητήρα κύριου δίσκου 18.5kW – 22kW
Βάρος: 11000 kg

Τεμαχιστική μηχανή NC οπίσθιας φόρτωσης και με διπλή προώθησης κλεμμών υψηλής ποιότητας που μπορεί να χρησιμοποιηθεί για την ακριβή κοπή φύλλων μελαμίνης – MDF και άλλων υλικών. Εύκολη στη χρήση της με λογισμικό βελτιστοποίησης κοπής (προαιρετικό) για την επίτευξη υψηλής εκμετάλλευσης του υλικού και αποδοτικότητας κοπής. Εγκατάσταση και εκπαίδευση χειριστών από τους αντιπρόσωπους της KDT για την Ελλάδα – Alpha Woodworking Machines!

Εξοπλισμένο με 2 ομάδες εύκαμπτων σφιγκτήρων που εξασφαλίζουν τη βέλτιστη θέση συγκράτησης
Αυτόματη οπίσθια φόρτωση. Υδραυλικό τραπέζι ανύψωσης, αύξηση της αποδοτικότητας κατά 20%, εξοικονόμηση ανθρώπινου δυναμικού και μείωση του κόστους εργασίας
Ο κύριος δίσκος χρησιμοποιεί έλεγχο κίνησης μέσω σερβομηχανισμού, ρύθμιση θέσης σε ακρίβεια χιλιοστού και μπορεί να επιτύχει λειτουργία κινησιάς. Ο κύριος δίσκος και ο δίσκος προχάραξης έχουν ανεξάρτητο σύστημα ανύψωσης. Η ρύθμιση του ύψους ανύψωσης γίνεται ανάλογα με το πάχος κοπής, για να έχουμε το καλύτερο αποτέλεσμα κοπής.
Το πλαίσιο της μηχανής είναι σχεδιασμένο με κατασκευή βαρέως τύπου και η επεξεργασία του γίνεται με CNC, για να επιτευχθεί η ακρίβεια σύμφωνα με τα διεθνή πρότυπα.
Η ανύψωση της δοκού πίεσης ελέγχεται πνευματικά από κύλινδρο υψηλής ακρίβειας με διπλή ράβδο έλξης, για να πραγματοποιηθεί η λειτουργία της αυτόματης θέσης κατά την εργασία. Το ύψος ανύψωσης θα μπορεί να ρυθμιστεί ανάλογα με το πάχος του πάνελ, έτσι ώστε να μειωθούν οι περιττές κινήσεις και να βελτιωθεί ο χρόνος κοπής.
Το φορείο του δίσκου κινείται με σερβοκινητήρα πάνω οδοντωτό οδηγό, σταθερό και γρήγορο στη λειτουργία. Ο αυτόματος προσδιορισμός του πλάτους κοπής μπορεί να μειώσει το χρόνο άσκοπης λειτουργίας και να βελτιωθεί η αποδοτικότητα της εργασίας. Η μέγιστη ταχύτητα κοπής μπορεί να φθάσει τα 95m/min και η ταχύτητα επιστροφής μπορεί να φθάσει τα 120m/min.
Ο κλεμμοφόρος ελέγχεται από υψηλής ακρίβειας μειωτήρα και οδοντωτό οδηγό, η ακρίβεια κοπής είναι έως ±0,1 mm；Η κατασκευή των δακτύλων είναι με ελαστικό περίβλημα όπου αποτρέπει αποτελεσματικά το γδάρσιμο του φύλλου.
Το τραπέζι εργασίας είναι πνευματικό με μπίλιες όπου προστατεύουν αποτελεσματικά το φύλλο από γρατζουνιές και βοηθούν στη εύκολη μετακίνηση του φύλλου και των τεμαχίων στο χώρο.
Αριθμός κλεμμών: 12
Βασισμένο σε σύστημα ελέγχου μέσω Η/Υ, διαθέτει πλήρεις οδηγίες λειτουργίας και οδηγίες αντιμετώπισης προβλημάτων όπως και μπορεί να συνδεθεί με σχεδόν όλα τα λογισμικά της αγοράς.

Προδιαγραφές

Φορέας κύριου δίσκου βαρέως τύπου με τεχνολογία Maglev (Μόνο KS-542HL)

Το φορείο του δίσκου υιοθετεί δομή γραμμικής ράγας οδηγού υψηλής ακαμψίας, υψηλής ακρίβειας και υψηλής προστασίας από τη σκόνη. Οι κοπές είναι ακριβέστερες και σταθερότερες, με χαμηλό θόρυβο, μικρές δονήσεις και υψηλή ταχύτητα. Η ταχύτερη ταχύτητα μπορεί να φθάσει τα 200m/min.

Κινητήρας μεταβλητής συχνότητας στον κύριο δίσκο και στον δίσκο προχάραξης

Εξοικονόμηση ενέργειας- μπορεί να ρυθμίσει έξυπνα την ταχύτητα ανάλογα με το υλικό και το πάχος του τεμαχίου, ώστε να επιτύχει το καλύτερο αποτέλεσμα κοπής με υψηλή ποιότητα.

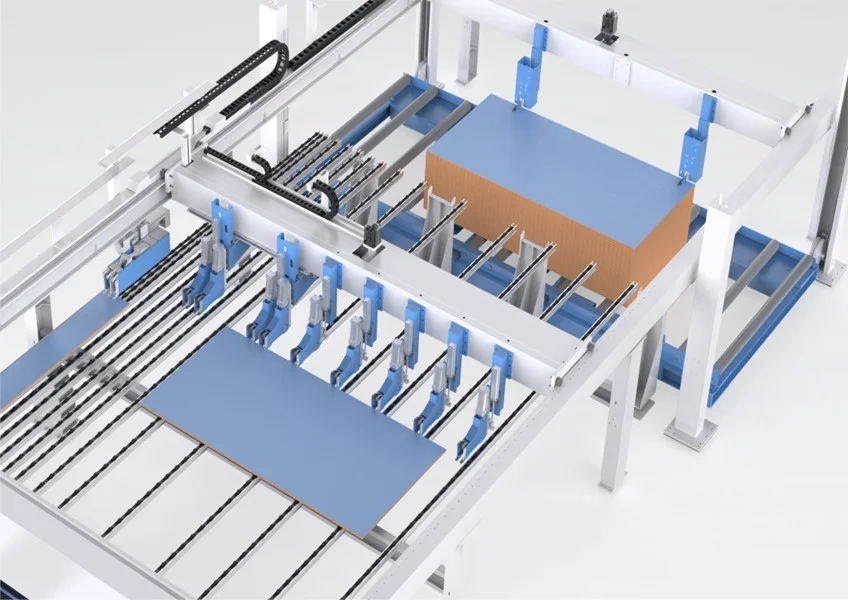

Διπλός μηχανισμός τροφοδοσίας

Οι σφιγκτήρες και ο μηχανισμός φόρτωσης λειτουργούν ανεξάρτητα, φορτώνοντας και κόβοντας ταυτόχρονα, γεγονός που μειώνει το χρόνο αναμονής κατά τη φόρτωση και βελτιώνει έτσι την αποδοτικότητα της εργασίας κατά 20%.

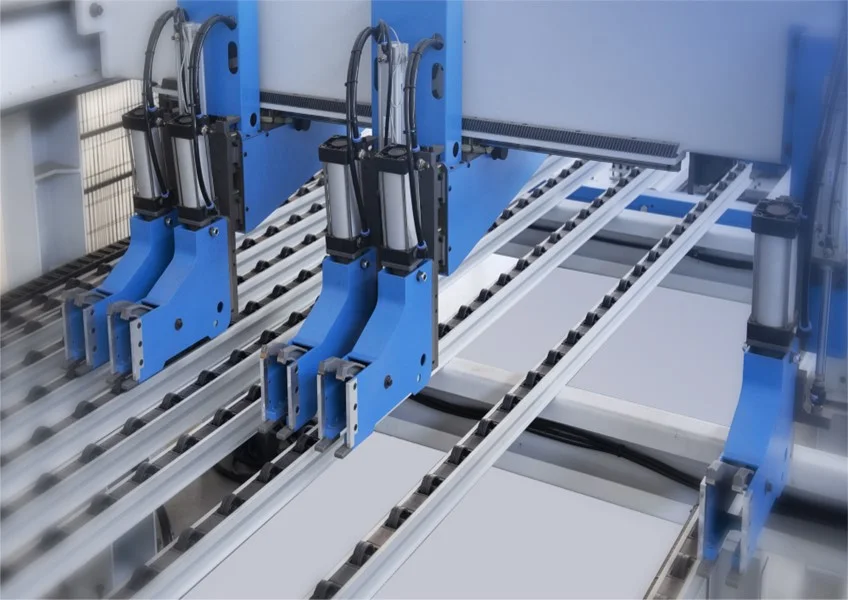

Δύο ευέλικτα γκρουπ κλεμμοφόρων

Τα δύο γκρουπ συνεργάζονται άψογα με αποτέλεσμα η αποδοτικότητα να αυξάνεται μέχρι και 30% .

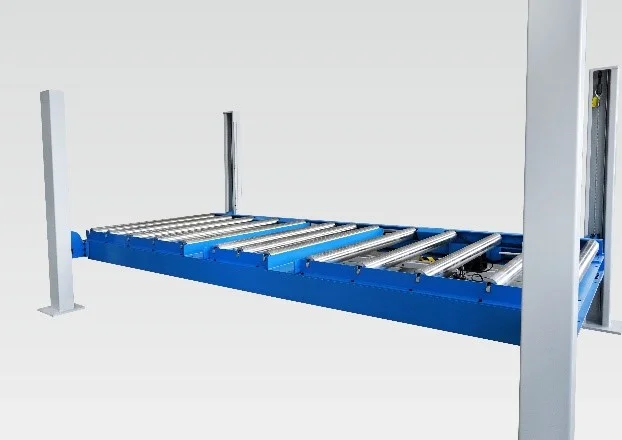

Σύστημα οπίσθιας τροφοδοσίας

Αυτόματη οπίσθια φόρτωση. Υδραυλικό τραπέζι ανύψωσης, αύξηση της αποδοτικότητας κατά 20%, εξοικονόμηση ανθρώπινου δυναμικού και μείωση του κόστους εργασίας

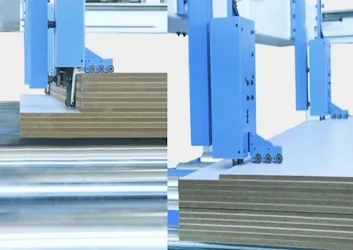

Κλεμμοφόρος με μέτρηση πάχους

Ακριβής φόρτωση, το ελάχιστο πάχος του τεμαχίου είναι 8mm.

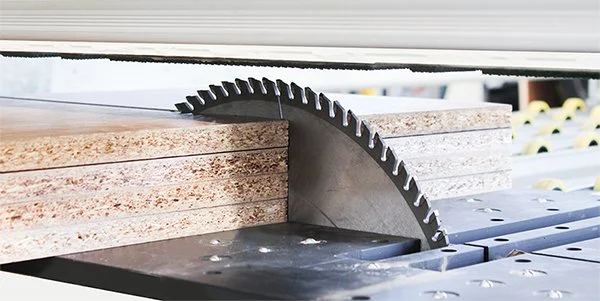

Ισχύς κινητήρα κύριου δίσκου 18,5kw

Εγγυάται την καθαρή κοπή ακόμα και όταν κόβει πολλά πάνελ μαζί

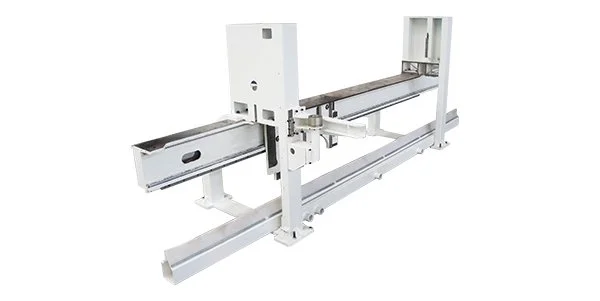

Ενισχυμένο πλαίσιο

Ενισχυμένο πλαίσιο, επεξεργασμένο, λειασμένο και διαμορφωμένο, ανθεκτικό δύσκολο στην παραμόρφωση, σταθερό στη λειτουργία.

Σύστημα κίνησης φορείου δίσκου

Σερβοελεγχόμενο και κίνηση σε οδοντωτό οδηγό, η οποία εγγυάται σταθερή και γρήγορη λειτουργία. Μέγιστη ταχύτητα επιστροφής: 120m/min.

Σύστημα κίνησης κλεμμοφόρου

Το σύστημα κίνησης του κλεμμοφόρου χρησιμοποιεί μειωτήρα υψηλής ακρίβειας και κίνηση σε οδοντωτό οδηγό.

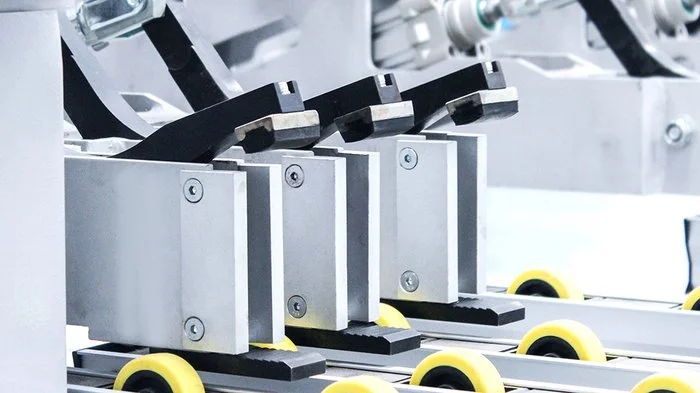

Σύστημα σφιγκτήρων

Οι σφιγκτήρες είναι τυλιγμένοι με καουτσούκ και συγκρατούν το υλικό σταθερό χωρίς να το τραυματίζουν.

Πλευρική ευθυγράμμιση με διπλό κυλίνδρο

Ο διπλός κύλινδρος βαρέως τύπου καθιστά την πλευρική ευθυγράμμιση πιο σταθερή και την τοποθέτηση πιο ακριβή

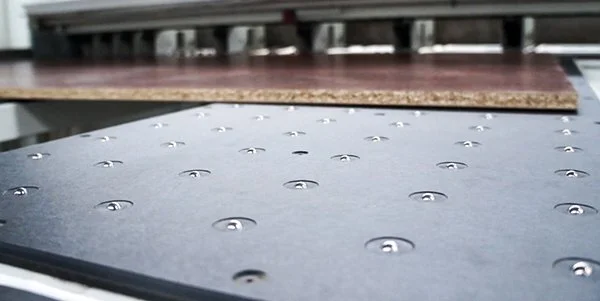

Πνευματικό τραπέζι εργασίας

Το τραπέζι εργασίας είναι πνευματικό με μπίλιες στο επάνω μέρος, προστατεύοντας αποτελεσματικά το φύλλο από γρατζουνιές και κάνοντας ευκολότερη με μεταφορά το φύλλου στην περιοχή εργασίας.

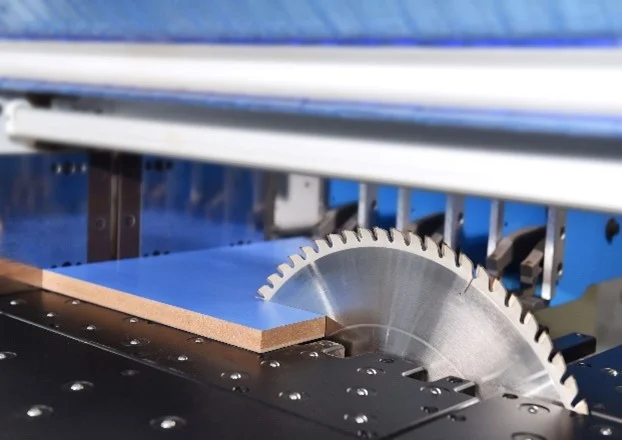

Αυτόματη τοποθέτηση δίσκου

Ο κύριος δίσκος και ο δίσκος προχάραξης ανεβαίνουν και κατεβαίνουν ανεξάρτητα. Ο κύριος δίσκος μπορεί να ρυθμίσει αυτόματα το ύψος σύμφωνα με το πλάτος και το πάχος κοπής για να μειώσει έτσι τον κενό χρόνο και να βελτιώσει την αποδοτικότητα της εργασίας.

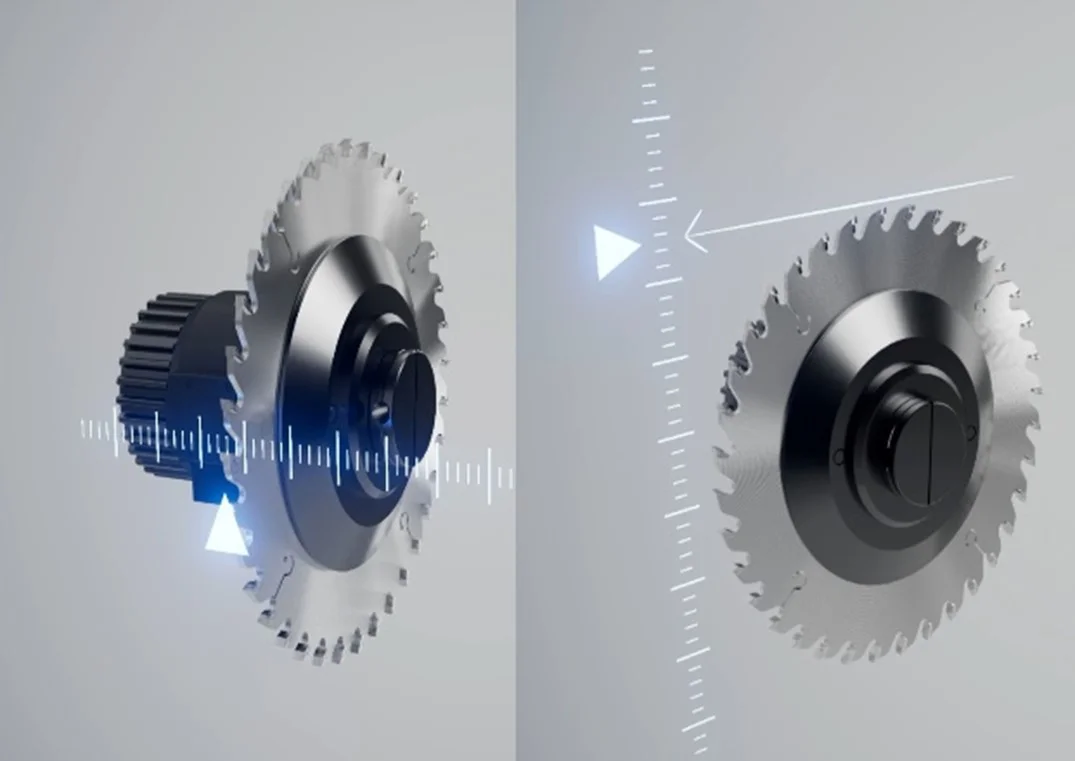

Ρύθμιση δίσκου προχάραξης

Η ρύθμιση του δίσκου προχάραξης γίνεται μέσω του υπολογιστή γρήγορα και χωρίς τη μεγάλη διακοπή λειτουργίας της μηχανής.

Ανύψωση κύριου δίσκου με σερβοκινητήρα

Ο κύριος δίσκος διαθέτει έλεγχο κίνησης ανύψωσης με σερβοκινητήρα, εξασφαλίζοντας την καλύτερη ποιότητα κοπής και επιτυγχάνοντας τη λειτουργία κινησιάς .

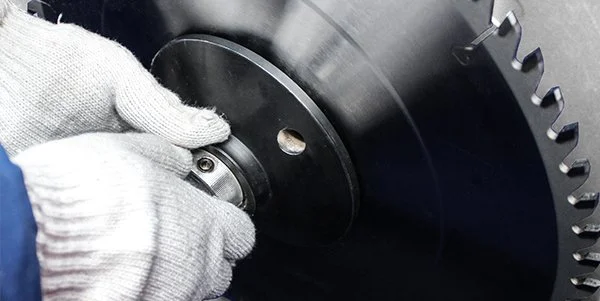

Γρήγορη αλλαγή δίσκου (Πατέντα KDT)

Η αλλαγή του δίσκου είναι πολύ γρήγορη μειώνοντας το νεκρό χρόνο της μηχανής

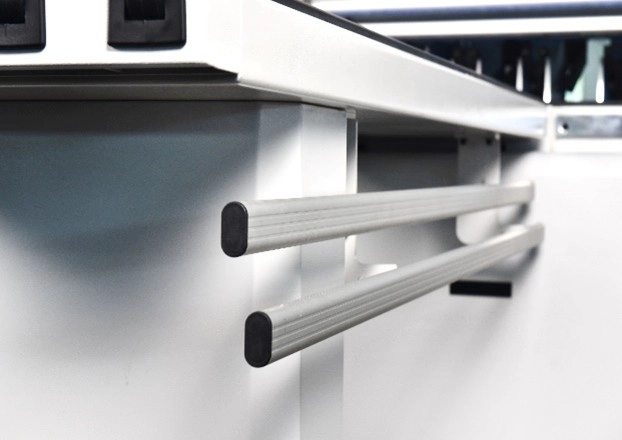

Μπάρα εκκίνησης κοπής

Η μπάρα εκκίνησης της κοπής βρίσκεται κάτω από το τραπέζι αέρα σε τέτοιο σημείο όπου είναι πιο βολική και γρηγορότερη η κοπή.

Εξαρτήματα χαμηλής τάσης Siemens

Αξιόπιστη, ισχυρή ικανότητα προστασίας από παρεμβολές και χαμηλό ποσοστό αστοχίας

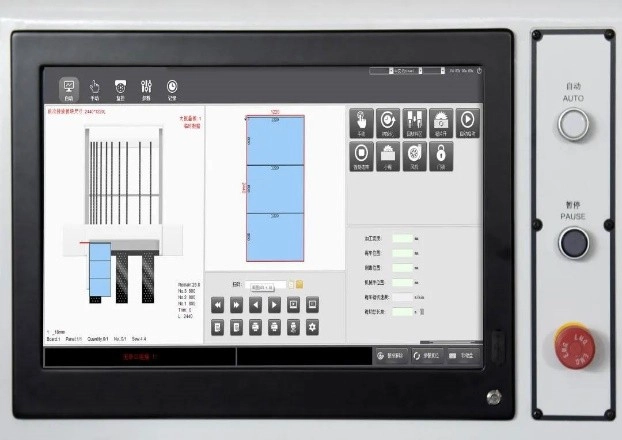

Ανεξάρτητα ανεπτυγμένο σύστημα ελέγχου

Βιομηχανικός υπολογιστής, νέο λογισμικό KDT

Πρόγραμμα βελτιστοποίησης

Ειδικό λογισμικό για τεμαχιστικές CNC. Έξυπνα σχέδια για βελτιστοποιημένη κοπή, αξιοποίηση των πρώτων υλών και αποτελεσματική εξοικονόμηση κόστους. Επιπλέον, υποστηρίζει τη διαχείριση περισσευμάτων και αυτά τα περισσεύματα μπορούν να χρησιμοποιηθούν πρώτα στις επόμενες βελτιστοποιήσεις.

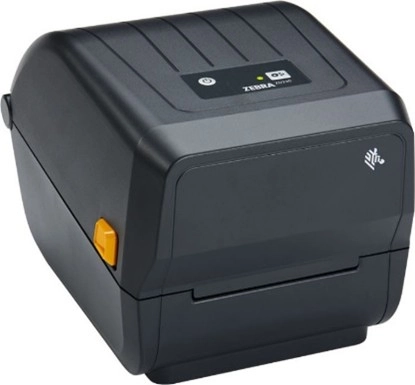

Εκτυπωτής ετικετών

Εκτυπωτής θερμικός ετικετών με peeler. Η εκτύπωση της ετικέτας γίνεται την κατάλληλη στιγμή από την μηχανή και μεταφέρονται όλες οι πληροφορίες που έχουν προστεθεί στο πρόγραμμα βελτιστοποίησης.

Διαφορές μεταξύ των μοντέλων

Μοντέλο	Ισχύς κινητήρα κύριου δίσκου	Μέγιστη ταχύτητα επιστροφής του φορείου δίσκου	Ταχύτητα κοπής
KS-843HL	18.5 kW	150m/min	120m/min
KS-542HL/543HL	22 kW Μεταβλητής συχνότητας	200m/min	160m/min

Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 843HL	4280*4280mm
Μέγιστο μέγεθος κοπής（Μήκος*Πλάτος) 543HL	4280*4280mm
Μέγιστο πάχος κοπής	120μμ
Ισχύς κινητήρα κύριου δίσκου 843HL	18.5 kW
Ισχύς κινητήρα κύριου δίσκου 543HL	22 kW Μεταβλητής συχνότητας
Ισχύς κινητήρα δίσκου προχάραξης	2.2 kW
Συνολική ισχύς 843HL	35.5 kW
Συνολική ισχύς 543HL	51 kW
Ταχύτητα περιστροφής κύριου δίσκου	3800r/min
Ταχύτητα περιστροφής δίσκου προχάραξης	5300r/min
Ισχύς σερβοκινητήρα φορείου δίσκου	2 kW
Ισχύς σερβοκινητήρα κλεμμοφόρου	2 kW
Μέγιστη ταχύτητα επιστροφής του φορείου δίσκου 843HL	150m/min
Μέγιστη ταχύτητα επιστροφής του φορείου δίσκου 543HL	200m/min
Ταχύτητα κοπής 843HL	120m/min
Ταχύτητα κοπής 543HL	160m/min
Ταχύτητα τροφοδοσίας	95m/min
Διάμετρος κύριου δίσκου	φ400*φ75mm(προαιρετικά φ450)
Μέγεθος δίσκου προχάραξης	φ200*φ50mm
Μέγιστο βάρος ανύψωσης	4000KG
Ισχύς υδραυλικού κινητήρα πλατφόρμας ανύψωσης	2.2 kW
Ισχύς κινητήρα κινητής πλατφόρμας ανύψωσης	0.4 kW
Μέγιστο μέγεθος πάνελ για ανύψωση	4000*2100mm
Ύψος στοίβας ανύψωσης	500mm/1200mm
