Πολυτρύπανο CNC 5 πλευρών KDT KD-510H Compact

Πολυτρύπανο CNC 5 πλευρών KDT KD-510H Compact για ξυλουργεία με ισχύ άξονα 3,5kW
  • Πολυτρύπανο CNC 5 πλευρών KDT KD-510H Compact για ξυλουργεία με ισχύ άξονα 3,5kW

Κύρια Χαρακτηριστικά

  • Πολυτρύπανο CNC 5 πλευρών
  • Μικρό σε μέγεθος 4092×2250 mm
  • Διάτρηση σε 5 πλευρές
  • 1 κεφαλή διάτρησης με συνολικά 10 κάθετα τρυπάνια
  • 8 οριζόντια τρυπάνια
  • Ισχύς επάνω άξονα 3,5 kW
  • Μήκος τεμαχίου: 70-3000 mm
  • Πλάτος τεμαχίου: 35-1000 mm
  • Ταχύτητα άξονα, X/Y/Z 100/90/50 m/min

Πολυτρύπανο για Κάθετη & Οριζόντια Διάτρηση KDT KD-510H

Δυνατότητα γκινησιάς με δίσκο και κοπές με ρούτερ. Πολύ γρήγορο, παραγωγικό και εύκολο στη χρήση του
Κέντρο διάτρησης NC πέντε πλευρών, επάνω σταθερό router άνω κεφαλή τρυπανιών: 10 Κάθετα + 8 Οριζόντια

  • Ο επάνω άξονας έχει ισχύς 3,5KW, για ισχυρότερη και ταχύτερη κοπή και φρεζάρισμα
  • Διαθέτει διπλό αεροτράπεζο, το οποίο μετακινείται ανάλογα με τη θέση της οπής για να βελτιωθεί η ακρίβεια της διάτρησης.
  • Λειτουργία διπλής τοποθέτησης , που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου, επιτυγχάνοντας ακριβέστερη και αποτελεσματικότερη τοποθέτηση
  • Προσομοίωση της διαδρομής επεξεργασίας του τεμαχίου στο περιβάλλον εργασίας του χρήστη και ταυτόχρονα ακριβής πρόβλεψη του χρόνου επεξεργασίας
  • Καταγραφή στατιστικών στοιχείων επεξεργασίας, έλεγχος προόδου παραγωγής σε πραγματικό χρόνο

Προδιαγραφές

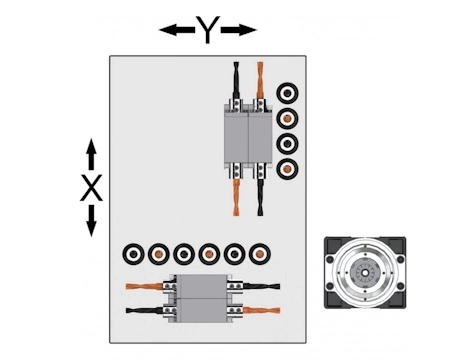

Κεφαλή τρυπανιών

Επάνω κεφαλή: 10 Κάθετα +8 Οριζόντια
Άνω κεφαλή διάτρησης του KDT KD-510H με 10 κάθετα και 8 οριζόντια τρυπάνια

Συμπαγείς διαστάσεις

Εργονομία του χώρου εργασίας Χειρισμός μηχανήματος από 1 χειριστή Φόρτωση και εκφόρτωση τεμαχίων από τη μία πλευρά

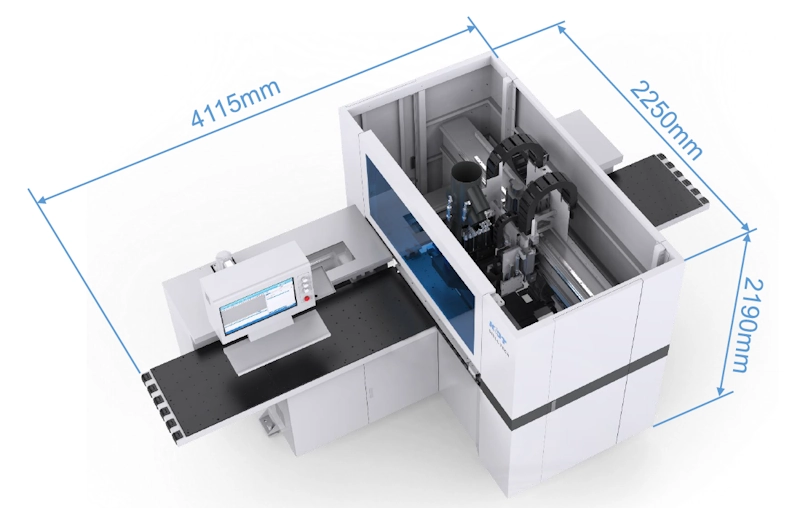

Σχέδιο διαστάσεων του συμπαγούς πολυτρύπανου KDT KD-510H Compact 4115x2250x2210mm

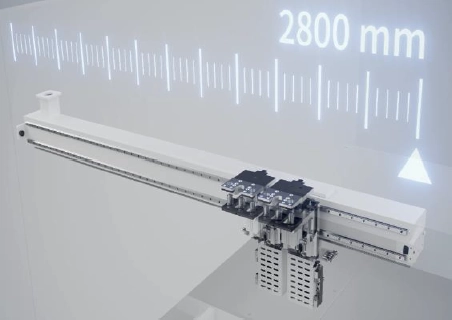

Διπλός σφιγκτήρας με ράγα οδήγησης 2,8 m

Η μέγιστη ταχύτητα κίνησης είναι 100 m/min, μειώνοντας τις κινήσεις αποφυγής και βελτιώνοντας την αποδοτικότητα της επεξεργασίας.
Διπλός σφιγκτήρας με ράγα οδήγησης 2,8 μέτρων στο KDT KD-510H

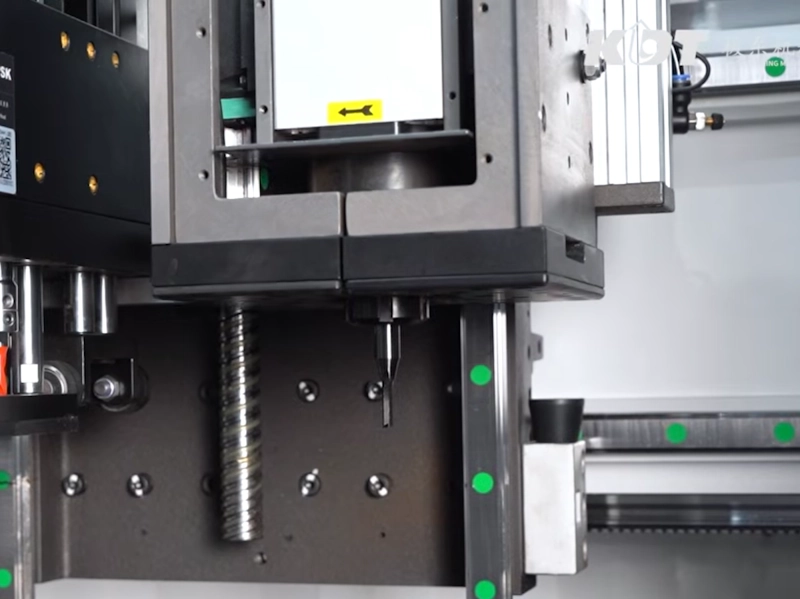

Αερόψυκτος κύριος άξονα 3.5kW

Με ισχύ 3.5kW μπορεί να φέρει εις πέρας και τις πιο απαιτητικές εργασίες.
Αερόψυκτος κύριος άξονας 3,5kW του KDT KD-510H για φρεζάρισμα και γκινησιά

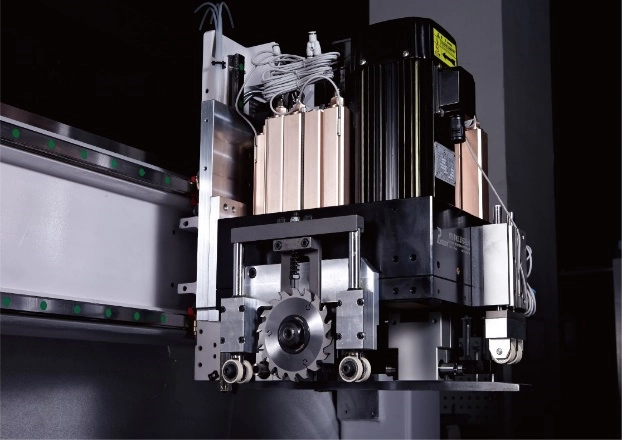

Δίσκος κινησιάς

Για ευθεία κινησιά 50-850mm
Δίσκος κινησιάς του KDT KD-510H για ευθεία εγκοπή 50-850mm

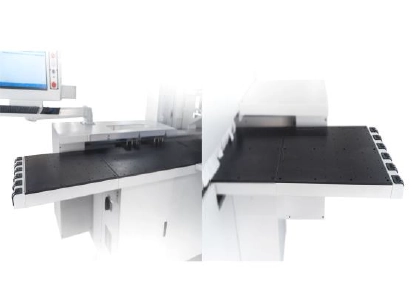

Επεκτεινόμενο τραπέζι στήριξης

Διαθέτει αποσπώμενα επεκτεινόμενα τραπέζια στήριξης στο μπροστινό και στο πίσω μέρος, καταλαμβάνει μικρό χώρο
Αποσπώμενο επεκτεινόμενο τραπέζι στήριξης τεμαχίου στο KDT KD-510H

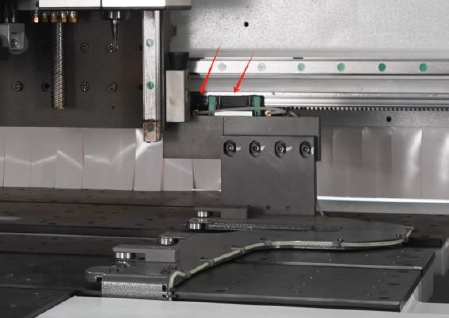

Πλευρικός ευθυγραμμιστής

Η διάταξη πλευρικής ευθυγράμμισης εξασφαλίζει ακριβή λειτουργία στερεωμένη στον γραμμικό οδηγό από δύο βάσεις με ρουλεμάν. Η κίνηση παρέχεται από έναν σερβοκινητήρα
Διάταξη πλευρικής ευθυγράμμισης με σερβοκινητήρα στο KDT KD-510H

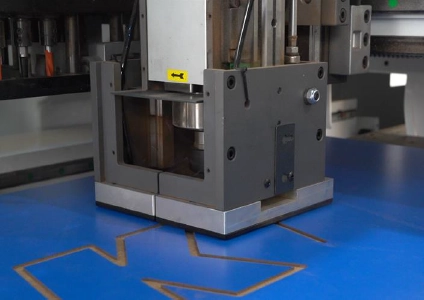

Πλάκα πίεσης αέρα

Η πλάκα πίεσης καλύπτει μια ευρεία περιοχή, με μικρές δονήσεις επεξεργασίας και υψηλή ακρίβεια, η οποία προστατεύει το τεμάχιο από γρατζουνιές.
Πλάκα πίεσης αέρα του KTD KD-510H που προστατεύει το τεμάχιο από γρατζουνιές

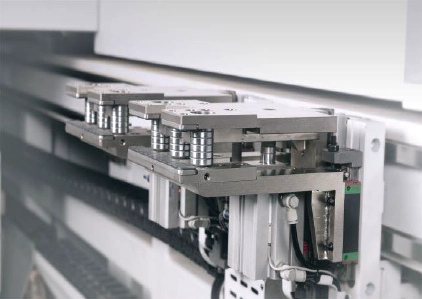

Δαγκάνες με τρία ρουλεμάν

Ακριβής τοποθέτηση μικρών πλακών, αποτροπή γρατσουνιών κατά την αλλαγή τους
Δαγκάνες τριών ρουλεμάν για ακριβή τοποθέτηση μικρών πλακών στο KDT KD-510H

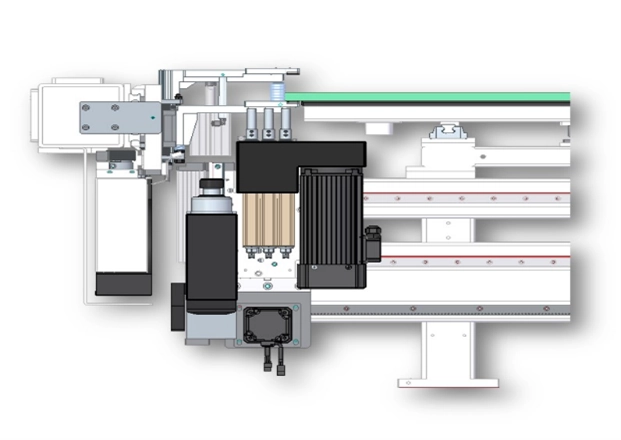

Βελτιστοποίηση της περιοχής διάτρησης

Αύξηση της ταχύτητας παραγωγικότητας με ταυτόχρονη διάτρηση πάνω και κάτω και με την βέλτιστη σειρά.
Λογισμικό βελτιστοποίησης διαδρομής διάτρησης του KTD KD-510H

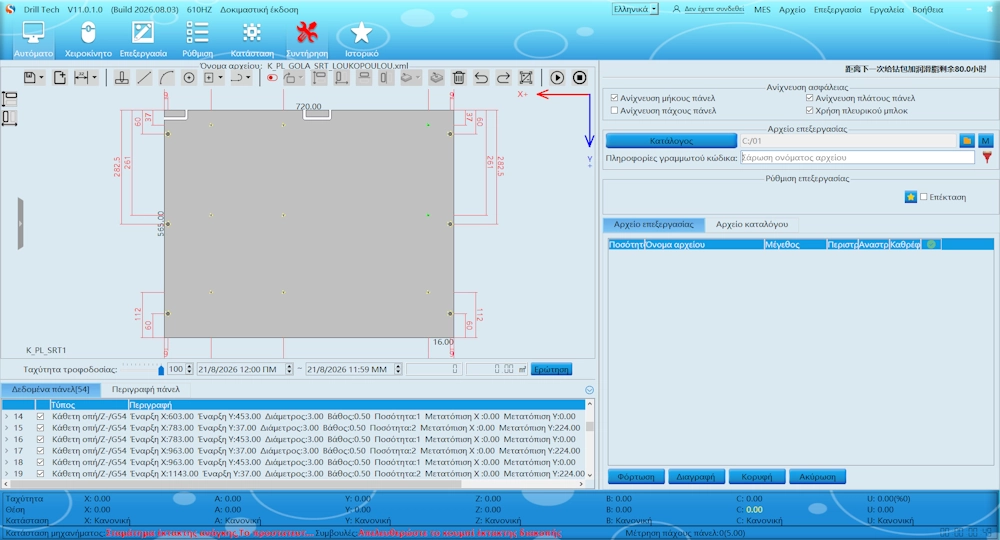

Αναβαθμισμένο λογισμικό

Εύκολο σχεδιαστικό πρόγραμμα με παραμετρικά αρχεία. Στατιστικά αρχεία επεξεργασίας: προβολή της προόδου παραγωγής σε πραγματικό χρόνο, προσομοίωση της διαδρομής επεξεργασίας για την πρόβλεψη του χρόνου επεξεργασίας.
Περιβάλλον λογισμικού του KDT KD-510H με στατιστικά επεξεργασίας σε πραγματικό χρόνο

Πολυάριθμες κατεργασίες

Αντιμετωπίστε με ευκολία τις διάφορες κατεργασίες μέσω έτοιμων μακροεντολών για τις κοινές επεξεργασίες όπως Ovvo, κόψιμο γωνίας, σκάψιμο για ταινία LED...
Έτοιμες μακροεντολές του KTD KD-510H για Ovvo, κόψιμο γωνίας και εγκοπή LED

Υποστήριξη πολλαπλών τύπων δεδομένων

Υποστήριξη αρχείων MPR, DXF, BPP, PDX, XML.
Υποστηριζόμενοι Τύποι Αρχείων KD-510H

Barcode Scanner

Μπορεί να σαρώσει 1D και 2D barcode QR code για τη γρήγορη και χωρίς λάθη επεξεργασία των τεμαχίων. Συμβατότητα με όλα τα σχεδιαστικά προγράμματα της αγοράς.
Ενσωματωμένος σαρωτής barcode 1D και 2D στο KTD KD-510H

Το KDT KD-510H Compact: Συμπαγές Διατρητικό Κέντρο 5 Πλευρών για Ξυλουργεία με Περιορισμένο Χώρο

Το KDT KD-510H Compact: Συμπαγές Διατρητικό Κέντρο 5 Πλευρών για Εργαστήρια με Περιορισμένο Χώρο. Έχει σχεδιαστεί να προσφέρει τις δυνατότητες ενός μεγάλου CNC, αλλά σε συνολικό μέγεθος μόλις 4115 Μ * 2250 Π * 2210 Υ mm.. Με μία κεφαλή διάτρησης 10 κάθετα + 8 οριζόντια τρυπάνια και αερόψυκτο κύριο άξονα ισχύος 3,5kW, καλύπτει διάτρηση, γκινησιά, φρεζάρισμα και συνδέσμους σε ένα ενιαίο, συμπαγές μηχάνημα.

Κύρια Πλεονεκτήματα:

  • Συμπαγές μέγεθος 4115×2250×2210mm: χειρισμός από έναν χειριστή, φόρτωση και εκφόρτωση τεμαχίων από τη μία πλευρά.
  • Ράγα οδήγησης 2,8m με ταχύτητα κίνησης έως 100 m/min: γρήγορες μετακινήσεις, μειωμένος νεκρός χρόνος.
  • Barcode scanner & πλήρης συμβατότητα αρχείων: αυτοματοποιημένη, χωρίς λάθη φόρτωση προγράμματος από MPR, DXF, BPP, PDX, XML.

Επιλέγοντας Alpha-Mac για το KD-510H Compact, εξασφαλίζετε αυθεντικό μηχάνημα KDT, τεχνική υποστήριξη και γνήσια ανταλλακτικά, με την τεχνογνωσία που απαιτεί η ελληνική βιομηχανία ξύλου.



Μέγιστη ταχύτητα άξονα X/A100m/min
Μέγιστη ταχύτητα άξονα Y90m/min
Μέγιστη ταχύτητα άξονα Z50m/min
Μέγιστη ταχύτητα άξονα Β75m/min
Ισχύς ΆξοναΠάνω：3.5KW
Αριθμός τρυπανιώνΠάνω: 10(Κ) + 8(Ο)
Μήκος τεμαχίου εργασίας70～3000mm
Πλάτος τεμαχίου εργασίας35～1000mm
Πάχος τεμαχίου εργασίας9～60mm
Ισχύς12.7kw
Πίεση αέρα0.6Mpa
Διάμετρος σωλήνα απορρόφησης σκόνηςφ200mm*1
Κατανάλωση αέρα260L/min
Όγκος αέρα στο σύστημα απορρόφησης σκόνης3400 m³/h
Ταχύτητα αέρα στην είσοδο απορρόφησης30m/s
Συνολικό μέγεθος4115 Μ * 2250 Π * 2210 Υ mm

Είναι διατρητικό κέντρο CNC 5 πλευρών με συμπαγείς διαστάσεις, μία κεφαλή διάτρησης άνω και αερόψυκτο κύριο άξονα 3,5kW, σχεδιασμένο για γρήγορη και ακριβή διάτρηση, γκινησιά και φρεζάρισμα σε πάνελ ξύλου.

10 κάθετα τρυπάνια και 8 οριζόντια τρυπάνια στην άνω κεφαλή, καθώς και δίσκο κινησιάς για ευθείες εγκοπές.

Μήκος 70–3000mm, πλάτος 35–1000mm και πάχος 9–60mm.

Ο επάνω άξονας είναι αερόψυκτος, ισχύος 3,5kW, κατάλληλος για φρεζάρισμα, γκινησιά και λοιπές κατεργασίες.

Είναι συμβατό με αρχεία MPR, DXF, BPP, PDX και XML από τα δημοφιλέστερα σχεδιαστικά προγράμματα επίπλου, ενώ ο ενσωματωμένος σαρωτής barcode 1D/2D επιταχύνει τη φόρτωση προγράμματος στο compact μηχάνημα.

Ναι. Ως επίσημος αντιπρόσωπος KDT στην Ελλάδα και την Κύπρο, η Alpha-Mac παρέχει τεχνική υποστήριξη και γνήσια ανταλλακτικά και για το KD-510H Compact.

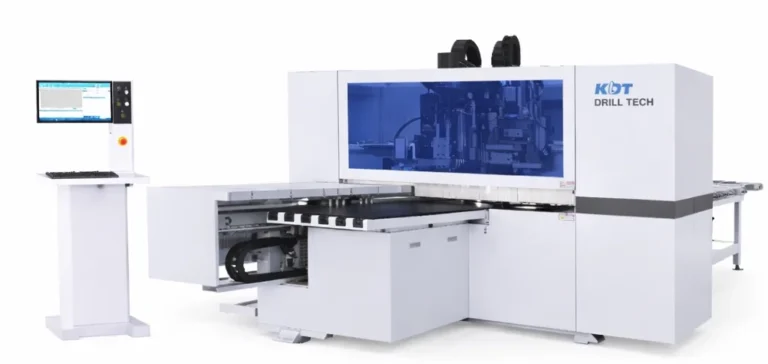

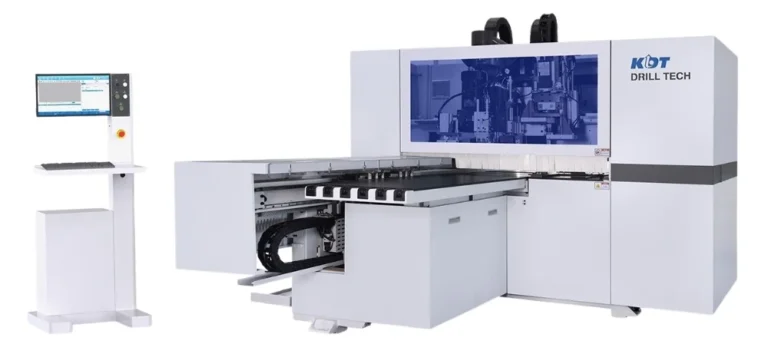

Αυτόματο σύστημα επιστροφής πάνελ KHC-324S της KDT για CNC πολυτρύπανα 6 πλευρών Σύστημα επιστροφής KHC-324S Δείτε το μηχάνημα → Πολυτρύπανο CNC 6 πλευρών KDT KD-610NHZ - κύρια φωτογραφία μηχανήματος Πολυτρύπανο CNC 6 πλευρών KDT KD-610NHZ Δείτε το μηχάνημα → Πολυτρύπανο CNC 6 πλευρών KDT KD-612NCHSD για κάθετη και οριζόντια διάτρηση πάνελ ξύλου Πολυτρύπανο CNC 6 πλευρών KDT KD-612NCHSD Δείτε το μηχάνημα →
