Πολυτρύπανο CNC 6 πλευρών KDT KD-610NHZ

Πολυτρύπανο CNC 6 πλευρών KDT KD-610NHZ - κύρια φωτογραφία μηχανήματος
  • Πολυτρύπανο CNC 6 πλευρών KDT KD-610NHZ - κύρια φωτογραφία μηχανήματος

Κύρια Χαρακτηριστικά

  • Πολυτρύπανο CNC 6 πλευρών
  • Διάτρηση σε 6 πλευρές
  • 2 κεφαλές διάτρησης με συνολικά 22 κάθετα τρυπάνια 13 επάνω και 9 κάτω
  • 10 οριζόντια τρυπάνια
  • Ισχύς επάνω άξονα 5,5 kW
  • Ισχύς κάτω άξονα 3,5 kW
  • Αυτόματες αλλαγές 5 εργαλείων
  • Μήκος τεμαχίου: 70-3000 mm
  • Πλάτος τεμαχίου: 35-1000 mm
  • Ταχύτητα άξονα, X/Y/Z 140/90/50 m/min
  • Λειτουργία διάτρησης 2 τεμαχίων ταυτόχρονα



Πολυτρύπανο Κατεργασίας Πάνελ για Κάθετη & Οριζόντια Διάτρηση KDT KD-610NHZ

Γκινησιά και κοπές με ρούτερ. Πολύ γρήγορο, παραγωγικό και εύκολο στη χρήση του

Κέντρο διάτρησης NC έξι πλευρών, με αυτόματες αλλαγές εργαλείων, 5 θέσεις εργαλείων, άνω κεφαλή τρυπανιών: 13 Κάθετα + 10 Οριζόντια + Δίσκος κινησιάς, κάτω κεφαλή τρυπανιών: 9 Κάθετα

  • 5 θέσεις για αυτόματες αλλαγές εργαλείων στον επάνω άξονα ευκολος χειρισμός διάτρησης ,γκινησιάς , φρεζαρίσματος, pocket, Lamello, Ovvo…
  • Ο επάνω άξονας έχει ισχύ άτρακτο 5,5KW, για ισχυρότερη και ταχύτερη κοπή και φρεζάρισμα
  • Διαθέτει διπλό αεροτράπεζο, το οποίο μετακινείται ανάλογα με τη θέση της οπής για να βελτιωθεί η ακρίβεια της διάτρησης.
  • Λειτουργία διπλής τοποθέτησης , που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου, επιτυγχάνοντας ακριβέστερη και αποτελεσματικότερη τοποθέτηση
  • Σταθερός δίσκος για χάραξη γκινισιά
  • Προσομοίωση της διαδρομής επεξεργασίας του τεμαχίου στο περιβάλλον εργασίας του χρήστη και ταυτόχρονα ακριβής πρόβλεψη του χρόνου επεξεργασίας
  • Καταγραφή στατιστικών στοιχείων επεξεργασίας, έλεγχος προόδου παραγωγής σε πραγματικό χρόνο

Προδιαγραφές

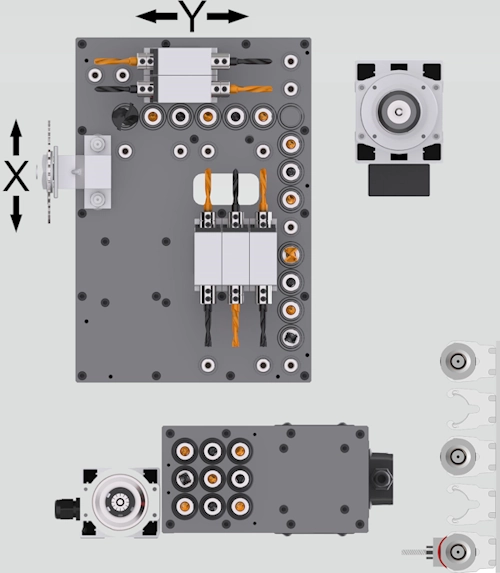

Κεφαλές τρυπανιών

Επάνω κεφαλή: 13 Κάθετα +10 Οριζόντια Κάτω κεφαλή: 9 Κάθετα
Κεφαλές τρυπανιών πολυτρύπανου KDT KD-610NHZ - 13 άνω, 10 οριζόντια, 9 κάτω

Αερόψυκτος κύριος άξονα

Με ισχύ 5.5KW και 5 αυτόματες αλλαγές εργαλείων στο επάνω μέρος.
Αερόψυκτος κύριος άξονας 5.5kW του CNC KD-610NHZ

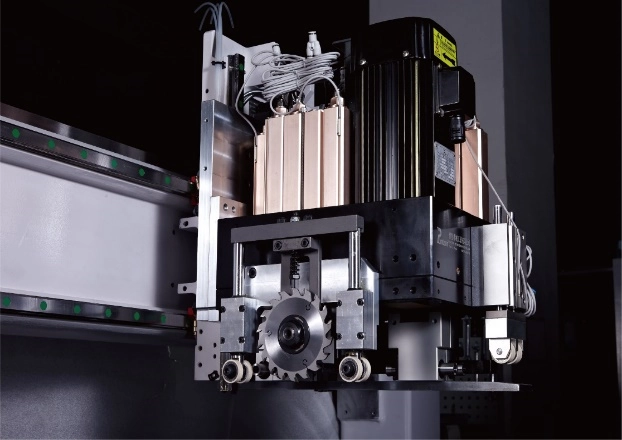

Δίσκος κινησιάς

Για ευθεία κινησιά 50-850mm
Σταθερός δίσκος κινησιάς για ευθεία εγκοπή 50-850mm

Διπλό κινούμενο αεροτράπεζο

Μπορεί να κινηθεί ανάλογα με τη θέση της διάτρησης και να υποστηρίξει κατάλληλα το πάνελ ώστε να βελτιωθεί η ακρίβεια της διάτρησης και να αποφευχθεί η συσσώρευση σκόνης στο κάτω μέρος.
Διπλό κινούμενο αεροτράπεζο στήριξης πάνελ

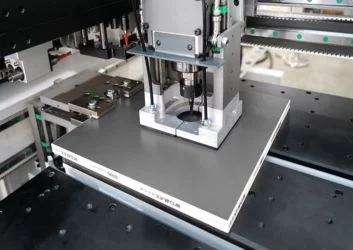

Πλάκα πίεσης αέρα

Η πλάκα πίεσης καλύπτει μια ευρεία περιοχή, με μικρές δονήσεις επεξεργασίας και υψηλή ακρίβεια, η οποία προστατεύει το τεμάχιο από γρατζουνιές.
Πλάκα πίεσης αέρα για σταθεροποίηση τεμαχίου χωρίς γρατζουνιές

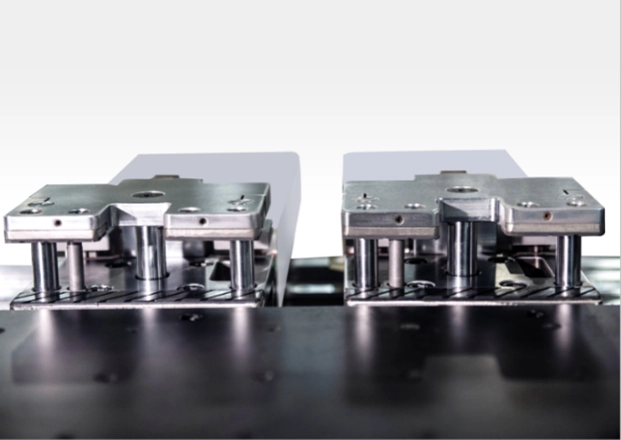

Δαγκάνες με δυνατότητα αυτοκαθαρισμού.

Η ράγα οδήγησης είναι 5,5m, η ταχύτητα κίνησης της δαγκάνας είναι 140m/min, η οποία μπορεί να απομακρύνει αποτελεσματικά τη σκόνη από την επιφάνεια του τεμαχίου.
Δαγκάνες μεταφοράς με δυνατότητα αυτοκαθαρισμού, ράγα 5,5m

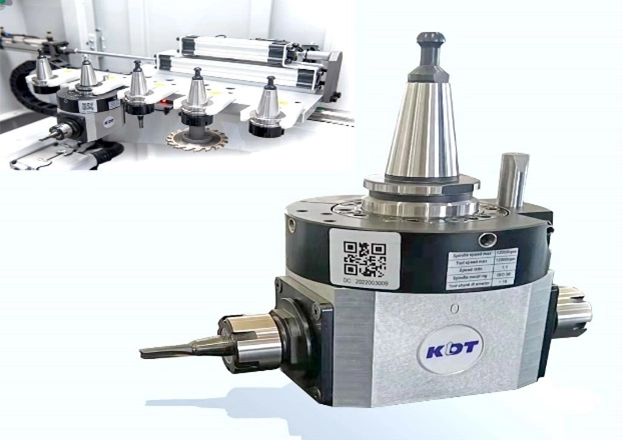

Πλαινή επεξεργασία με aggregate + 5 θέσεις εργαλείων

Ο εργαλειοφόρος μπορεί να δεχθεί 5 εργαλεία ώστε να σας βοηθήσουν και στις πιο απαιτητικές εργασίες. Επίσης μπορεί να εγκατασταθεί aggregate για την πλαϊνή επεξεργασία στις δύο πλευρές.
Aggregate και 5 θέσεις εργαλείων για πλαϊνή επεξεργασία σόκορου

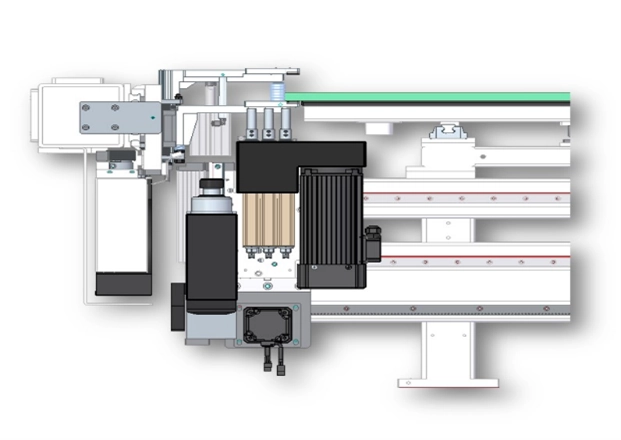

Βελτιστοποίηση της περιοχής διάτρησης

Αύξηση της ταχύτητας παραγωγικότητας με ταυτόχρονη διάτρηση πάνω και κάτω και με την βέλτιστη σειρά.
Λογισμικό βελτιστοποίησης ταυτόχρονης άνω-κάτω διάτρησης

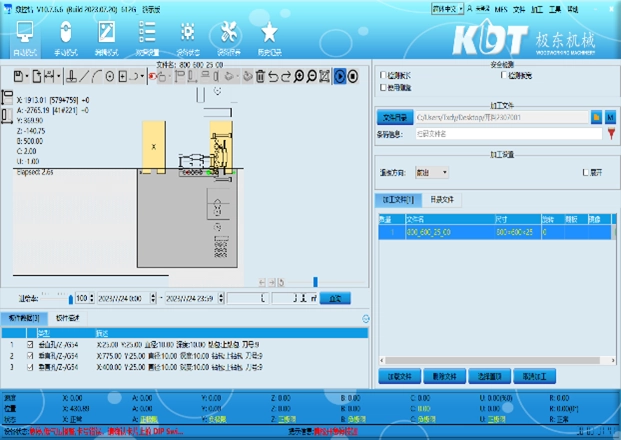

Αναβαθμισμένο λογισμικό

Στατιστικά αρχεία επεξεργασίας: προβολή της προόδου παραγωγής σε πραγματικό χρόνο, προσομοίωση της διαδρομής επεξεργασίας για την πρόβλεψη του χρόνου επεξεργασίας.
Περιβάλλον λογισμικού με προσομοίωση επεξεργασίας σε πραγματικό χρόνο

Πολυάριθμες κατεργασίες

Αντιμετωπίστε με ευκολία τις διάφορες κατεργασίες μέσω έτοιμων μακροεντολών για τις κοινές επεξεργασίες όπως Lamello, Ovvo, κόψιμο γωνίας, σκάψιμο για ταινία LED...
Έτοιμες μακροεντολές για Lamello, Ovvo, γωνία, εγκοπή LED

Υποστήριξη πολλαπλών τύπων δεδομένων

Υποστήριξη αρχείων MPR, DXF, BPP, PDX, XML.
Υποστήριξη αρχείων MPR, DXF, BPP, PDX, XML

Barcode Scanner

Μπορεί να σαρώσει 1D και 2D barcode QR code για τη γρήγορη και χωρίς λάθη επεξεργασία των τεμαχίων. Συμβατότητα με όλα τα σχεδιαστικά προγράμματα της αγοράς.
Σαρωτής barcode 1D/2D QR code για επεξεργασία χωρίς λάθη

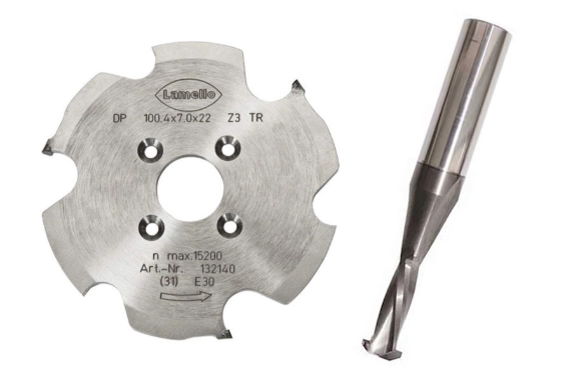

Επεξεργασία Lamello

Εργαλεία για την επεξεργασία Lamello στο πάνω μέρος και στο πλάι (σόκορο) του πάνελ
Εργαλεία επεξεργασίας Lamello στο πάνω μέρος και στο σόκορο

Το KDT KD-610NHZ: Ένα Κέντρο Διάτρησης 6 Πλευρών για Απαιτητική Παραγωγή

Το KDT KD-610NHZ: Η Ιδανική Ισορροπία για τη Μέση Βιομηχανία. Διαθέτοντας 22 κάθετα (13 επάνω, 9 κάτω) και 10 οριζόντια τρυπάνια στην άνω κεφαλή, προσφέρει εξαιρετική ταχύτητα για τη στάνταρ παραγωγή επίπλου.

Κύρια Πλεονεκτήματα:

Ταυτόχρονη διάτρηση 2 τεμαχίων: αυτόματη επιλογή διπλής τοποθέτησης ανάλογα με το μέγεθος του πάνελ.
Έξυπνη βελτιστοποίηση διαδρομής: το λογισμικό εκτελεί άνω και κάτω διάτρηση ταυτόχρονα για ελάχιστο χρόνο επεξεργασίας.
Πολυλειτουργικός άξονας 5,5kW: 5 αυτόματες θέσεις εργαλείων για διάτρηση, γκινησιά, φρεζάρισμα, pocket, Lamello και Ovvo.
Barcode scanner & πλήρης συμβατότητα αρχείων: αυτοματοποιημένη, χωρίς λάθη φόρτωση προγράμματος από MPR, DXF, BPP, PDX, XML.

Η Alpha-Mac, ως επίσημος αντιπρόσωπος της KDT, εγγυάται για το KD-610NHZ γνήσιο μηχάνημα, πλήρη τεχνική κάλυψη και ανταλλακτικά, μαζί με την τεχνογνωσία που χρειάζεται η σύγχρονη βιομηχανία ξύλου.

Μέγιστη ταχύτητα άξονα X/A140m/min
Μέγιστη ταχύτητα άξονα Y90m/min
Μέγιστη ταχύτητα άξονα Z50m/min
Μέγιστη ταχύτητα άξονα Β75m/min
Ισχύς ΆξοναΠάνω: 5.5kW - Κάτω: 3.5kW
Αριθμός τρυπανιώνΠάνω: 13(Κ) + 10(Ο) + Κάτω: 9(Κ)
Μήκος τεμαχίου εργασίας70～3000mm
Πλάτος τεμαχίου εργασίας35～1000mm
Πάχος τεμαχίου εργασίας9～60mm
Συνολικό μέγεθος5270 Μ * 2660 Π * 2190 Υ mm

Είναι διατρητικό κέντρο CNC 6 πλευρών, με δύο κεφαλές διάτρησης (άνω και κάτω) και δυνατότητα ταυτόχρονης επεξεργασίας διάτρησης, γκινησιάς και φρεζαρίσματος σε πάνελ ξύλου.

Συνολικά 22 κάθετα τρυπάνια (13 στην άνω κεφαλή, 9 στην κάτω) και 10 οριζόντια τρυπάνια στην άνω κεφαλή.

Μήκος 70-3000mm, πλάτος 35-1000mm και πάχος 9-60mm.

Ναι, το KD-610NHZ διαθέτει λειτουργία διπλής τοποθέτησης που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου.

Δέχεται αρχεία MPR, DXF, BPP, PDX και XML, καλύπτοντας τα βασικά σχεδιαστικά προγράμματα επίπλου της αγοράς για άμεση εισαγωγή του σχεδίου προς κατεργασία.

Ναι, μέσω έτοιμων μακροεντολών για Lamello (άνω επιφάνεια και σόκορο), Ovvo, κόψιμο γωνίας και εγκοπή για ταινία LED.

Ο άνω άξονας έχει ισχύ 5,5kW και ο κάτω 3,5kW, με ταχύτητα μετακίνησης X/Y/Z 140/90/50 m/min.

Ναι, το KD-610NHZ υποστηρίζεται τεχνικά από την Alpha-Mac, επίσημο αντιπρόσωπο της KDT στην Ελλάδα και την Κύπρο, με διαθεσιμότητα γνήσιων ανταλλακτικών.
