Πολυτρύπανο CNC 6 πλευρών KDT KD-610RH Compact

Πολυτρύπανο CNC 6 πλευρών KDT KD-610RH Compact - επίσημος αντιπρόσωπος Alpha-Mac
  • Πολυτρύπανο CNC 6 πλευρών KDT KD-610RH Compact - επίσημος αντιπρόσωπος Alpha-Mac

Κύρια Χαρακτηριστικά

  • Πολυτρύπανο CNC 6 πλευρών
  • Μικρό σε μέγεθος 4092×2250 mm
  • Διάτρηση σε 6 πλευρές
  • 2 κεφαλές διάτρησης με συνολικά 19 κάθετα τρυπάνια 10 επάνω και 9 κάτω
  • 8 οριζόντια τρυπάνια
  • Ισχύς επάνω άξονα 3,5 kW
  • Μήκος τεμαχίου: 70-3000 mm
  • Πλάτος τεμαχίου: 35-1000 mm
  • Ταχύτητα άξονα, X/Y/Z 100/90/50 m/min
  • Λειτουργία διάτρησης 2 τεμαχίων ταυτόχρονα

Πολυτρύπανο για Κάθετη & Οριζόντια Διάτρηση KDT KD-610RH

Δυνατότητα γκινησιάς με δίσκο και κοπές με ρούτερ. Πολύ γρήγορο, παραγωγικό και εύκολο στη χρήση του
Κέντρο διάτρησης NC έξι πλευρών, επάνω και κάτω σταθερό router άνω κεφαλή τρυπανιών: 10 Κάθετα + 8 Οριζόντια, κάτω κεφαλή τρυπανιών: 9 Κάθετα

  • Ο επάνω άξονας έχει ισχύς 3,5KW, για ισχυρότερη και ταχύτερη κοπή και φρεζάρισμα
  • Διαθέτει διπλό αεροτράπεζο, το οποίο μετακινείται ανάλογα με τη θέση της οπής για να βελτιωθεί η ακρίβεια της διάτρησης.
  • Λειτουργία διπλής τοποθέτησης , που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου, επιτυγχάνοντας ακριβέστερη και αποτελεσματικότερη τοποθέτηση
  • Προσομοίωση της διαδρομής επεξεργασίας του τεμαχίου στο περιβάλλον εργασίας του χρήστη και ταυτόχρονα ακριβής πρόβλεψη του χρόνου επεξεργασίας
  • Καταγραφή στατιστικών στοιχείων επεξεργασίας, έλεγχος προόδου παραγωγής σε πραγματικό χρόνο

Προδιαγραφές

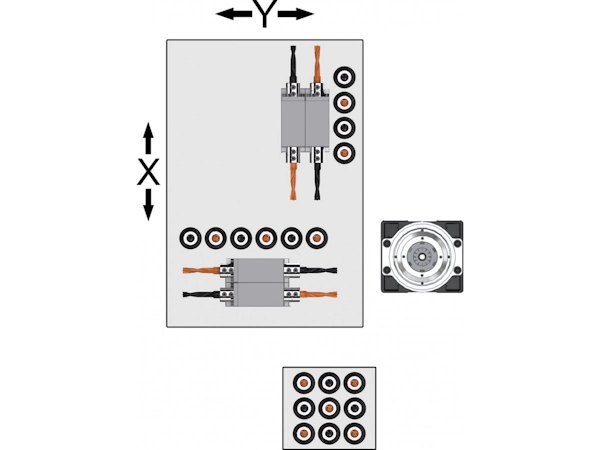

Κεφαλές τρυπανιών

Επάνω κεφαλή: 10 Κάθετα +8 Οριζόντια Κάτω κεφαλή: 9 Κάθετα
Άνω και κάτω κεφαλή διάτρησης με 19 κάθετα και 8 οριζόντια τρυπάνια στο KDT KD-610RH

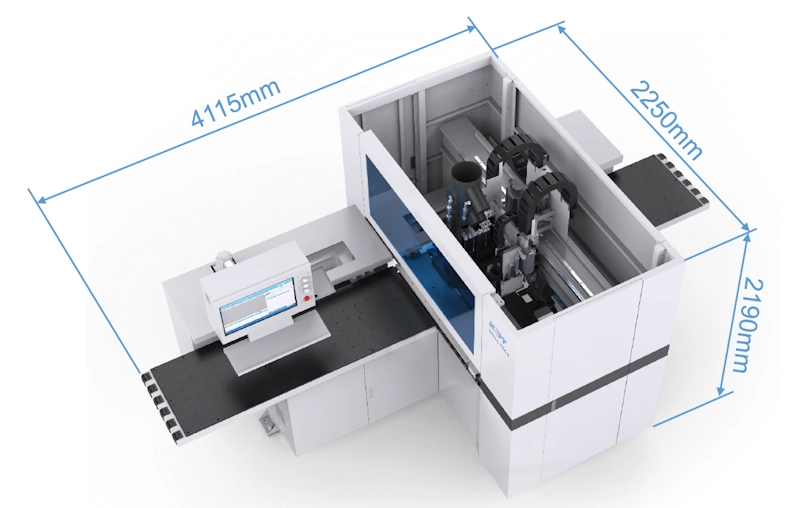

Συμπαγείς διαστάσεις

Εργονομία του χώρου εργασίας Χειρισμός μηχανήματος από 1 χειριστή Φόρτωση και εκφόρτωση εξαρτημάτων από τη μία πλευρά
Σχέδιο διαστάσεων του συμπαγούς πολυτρύπανου CNC KDT KD-610RH Compact

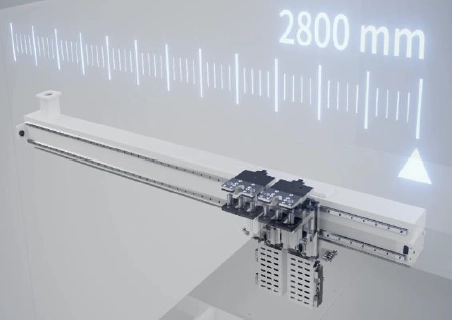

Διπλός σφιγκτήρας με ράγα οδήγησης 2,8 m

Η μέγιστη ταχύτητα κίνησης είναι 100 m/min, μειώνοντας τις κινήσεις αποφυγής και βελτιώνοντας την αποδοτικότητα της επεξεργασίας.
Ράγα οδήγησης 2,8 μέτρων με διπλό σφιγκτήρα στο KDT KD-610RH Compact

Αερόψυκτος κύριος άξονα 3.5kW

Με ισχύ 3.5kW μπορεί να φέρει εις πέρας και τις πιο απαιτητικές εργασίες.
Αερόψυκτος άξονας ισχύος 3,5kW του πολυτρύπανου KDT KD-610RH Compact

Δίσκος κινησιάς

Για ευθεία κινησιά 50-850mm
Δίσκος κινησιάς για ευθεία εγκοπή 50-850mm στο KDT KD-610RH

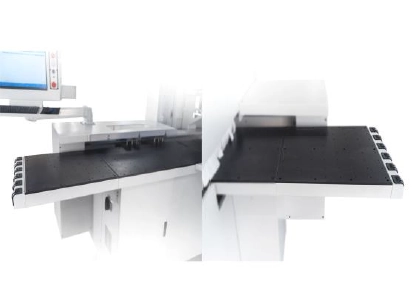

Επεκτεινόμενο τραπέζι στήριξης

Διαθέτει αποσπώμενα επεκτεινόμενα τραπέζια στήριξης στο μπροστινό και στο πίσω μέρος, καταλαμβάνει μικρό χώρο
Αποσπώμενα επεκτεινόμενα τραπέζια στήριξης εμπρός και πίσω στο KDT KD-610RH Compact

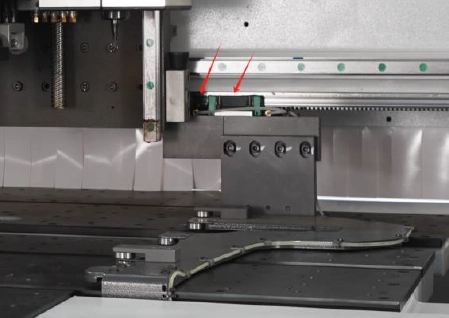

Πλευρικός ευθυγραμμιστής

Η διάταξη πλευρικής ευθυγράμμισης εξασφαλίζει ακριβή λειτουργία στερεωμένη στον γραμμικό οδηγό από δύο βάσεις με ρουλεμάν. Η κίνηση παρέχεται από έναν σερβοκινητήρα
Σύστημα πλευρικής ευθυγράμμισης τεμαχίου με σερβοκινητήρα στο KDT KD-610RH Compact

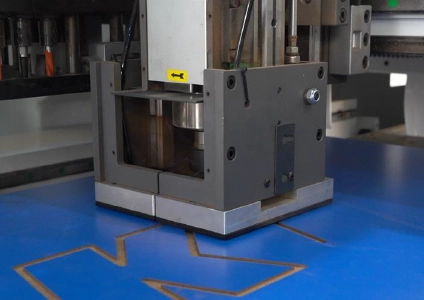

Πλάκα πίεσης αέρα

Η πλάκα πίεσης καλύπτει μια ευρεία περιοχή, με μικρές δονήσεις επεξεργασίας και υψηλή ακρίβεια, η οποία προστατεύει το τεμάχιο από γρατζουνιές.
Πλάκα πίεσης αέρα που προστατεύει το τεμάχιο από γρατζουνιές στο KDT KD-610RH

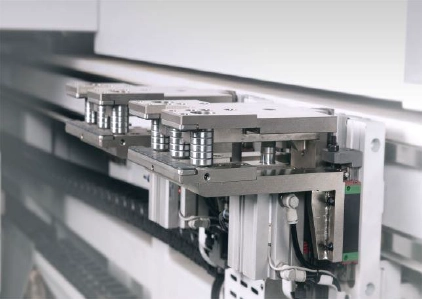

Δαγκάνες με τρία ρουλεμάν

Ακριβής τοποθέτηση μικρών πλακών, αποτροπή γρατσουνιών κατά την αλλαγή τους
Σύστημα δαγκάνων με τρία ρουλεμάν για ακριβή τοποθέτηση μικρών τεμαχίων στο KDT KD-610RH

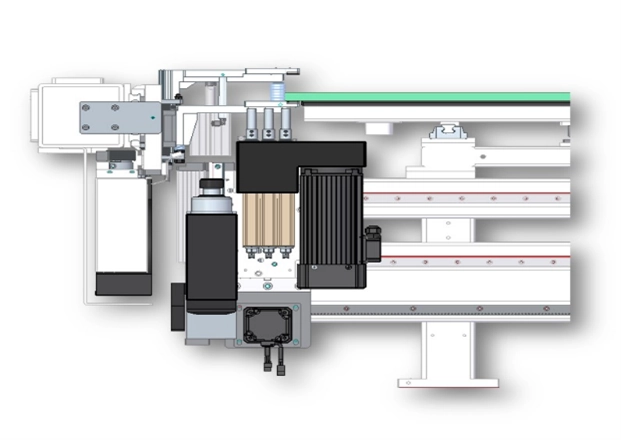

Βελτιστοποίηση της περιοχής διάτρησης

Αύξηση της ταχύτητας παραγωγικότητας με ταυτόχρονη διάτρηση πάνω και κάτω και με την βέλτιστη σειρά.
Λογισμικό βελτιστοποίησης σειράς διάτρησης για ταυτόχρονη επεξεργασία στο KDT KD-610RH

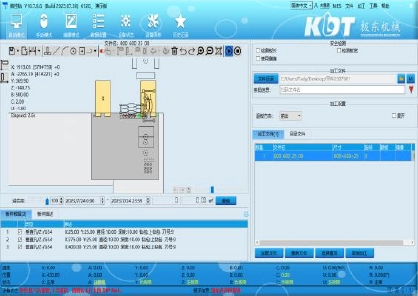

Αναβαθμισμένο λογισμικό

Στατιστικά αρχεία επεξεργασίας: προβολή της προόδου παραγωγής σε πραγματικό χρόνο, προσομοίωση της διαδρομής επεξεργασίας για την πρόβλεψη του χρόνου επεξεργασίας.
Οθόνη λογισμικού με στατιστικά παραγωγής σε πραγματικό χρόνο στο KDT KD-610RH

Πολυάριθμες κατεργασίες

Αντιμετωπίστε με ευκολία τις διάφορες κατεργασίες μέσω έτοιμων μακροεντολών για τις κοινές επεξεργασίες όπως Ovvo, κόψιμο γωνίας, σκάψιμο για ταινία LED...
Μακροεντολές για Lamello, Ovvo και εγκοπή LED στο λογισμικό του KDT KD-610RH

Υποστήριξη πολλαπλών τύπων δεδομένων

Υποστήριξη αρχείων MPR, DXF, BPP, PDX, XML.
Συμβατότητα με αρχεία MPR, DXF, BPP, PDX, XML στο KDT KD-610RH Compact

Barcode Scanner

Μπορεί να σαρώσει 1D και 2D barcode QR code για τη γρήγορη και χωρίς λάθη επεξεργασία των τεμαχίων. Συμβατότητα με όλα τα σχεδιαστικά προγράμματα της αγοράς.
Σαρωτής barcode 1D και 2D για φόρτωση προγράμματος στο KDT KD-610RH

Το KDT KD-610RH Compact: Συμπαγές Διατρητικό Κέντρο 6 Πλευρών για Ξυλουργεία με Περιορισμένο Χώρο

Το KDT KD-610RH Compact: Συμπαγές Διατρητικό Κέντρο 6 Πλευρών για Εργαστήρια με Περιορισμένο Χώρο. Έχει σχεδιαστεί να προσφέρει τις δυνατότητες ενός μεγάλου CNC, αλλά σε συνολικό μέγεθος μόλις 4115 Μ * 2250 Π * 2210 Υ mm.. Με δύο κεφαλές διάτρησης (19 κάθετα + 8 οριζόντια τρυπάνια) και αερόψυκτο κύριο άξονα ισχύος 3,5kW, καλύπτει διάτρηση, γκινησιά, φρεζάρισμα και συνδέσμους σε ένα ενιαίο, συμπαγές μηχάνημα.

Κύρια Πλεονεκτήματα:

  • Συμπαγές μέγεθος 4115×2250×2210mm: χειρισμός από έναν χειριστή, φόρτωση και εκφόρτωση τεμαχίων από τη μία πλευρά.
  • Διπλή κεφαλή διάτρησης: ταυτόχρονη άνω και κάτω επεξεργασία για ελάχιστο χρόνο κύκλου.
  • Ράγα οδήγησης 2,8m με ταχύτητα κίνησης έως 100 m/min: γρήγορες μετακινήσεις, μειωμένος νεκρός χρόνος.
  • Barcode scanner & πλήρης συμβατότητα αρχείων: αυτοματοποιημένη, χωρίς λάθη φόρτωση προγράμματος από MPR, DXF, BPP, PDX, XML.

Επιλέγοντας Alpha-Mac για το KD-610RH Compact, εξασφαλίζετε αυθεντικό μηχάνημα KDT, τεχνική υποστήριξη και γνήσια ανταλλακτικά, με την τεχνογνωσία που απαιτεί η ελληνική βιομηχανία ξύλου.



Μέγιστη ταχύτητα άξονα X/A100m/min
Μέγιστη ταχύτητα άξονα Y90m/min
Μέγιστη ταχύτητα άξονα Z50m/min
Μέγιστη ταχύτητα άξονα Β75m/min
Ισχύς ΆξοναΠάνω：3.5KW
Αριθμός τρυπανιώνΠάνω: 10(Κ) + 8(Ο) + Κάτω: 9(Κ)
Μήκος τεμαχίου εργασίας70～3000mm
Πλάτος τεμαχίου εργασίας35～1000mm
Πάχος τεμαχίου εργασίας9～60mm
Ισχύς15.7kw
Πίεση αέρα0.6Mpa
Διάμετρος σωλήνα απορρόφησης σκόνηςφ200mm*1, φ150mm*1
Κατανάλωση αέρα260L/min
Όγκος αέρα στο σύστημα απορρόφησης σκόνης5300 m³/h
Ταχύτητα αέρα στην είσοδο απορρόφησης30m/s
Συνολικό μέγεθος4115 Μ * 2250 Π * 2210 Υ mm

Είναι διατρητικό κέντρο CNC 6 πλευρών με συμπαγείς διαστάσεις, δύο κεφαλές διάτρησης (άνω και κάτω) και αερόψυκτο κύριο άξονα 3,5kW, σχεδιασμένο για γρήγορη και ακριβή διάτρηση, γκινησιά και φρεζάρισμα σε πάνελ ξύλου.

Συνολικά 19 κάθετα τρυπάνια (10 στην άνω κεφαλή, 9 στην κάτω) και 8 οριζόντια τρυπάνια στην άνω κεφαλή, καθώς και δίσκο κινησιάς για ευθείες εγκοπές.

Μήκος 70–3000mm, πλάτος 35–1000mm και πάχος 9–60mm.

Ο επάνω άξονας είναι αερόψυκτος, ισχύος 3,5kW, κατάλληλος για φρεζάρισμα, γκινησιά και λοιπές κατεργασίες χωρίς ανάγκη υδρόψυξης.

Το μηχάνημα μπορεί να επεξεργάζεται δύο τεμάχια ταυτόχρονα, ενώ η λειτουργία διπλής τοποθέτησης επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου για μεγαλύτερη ακρίβεια και ταχύτητα.

Είναι συμβατό με αρχεία MPR, DXF, BPP, PDX και XML από τα δημοφιλέστερα σχεδιαστικά προγράμματα επίπλου, ενώ ο ενσωματωμένος σαρωτής barcode 1D/2D επιταχύνει τη φόρτωση προγράμματος στο compact μηχάνημα.

Ναι. Ως επίσημος αντιπρόσωπος KDT στην Ελλάδα και την Κύπρο, η Alpha-Mac παρέχει τεχνική υποστήριξη και γνήσια ανταλλακτικά και για το KD-610RH Compact.
