Κύρια Χαρακτηριστικά
- Πολυτρύπανο CNC 6 πλευρών με άξονα C
- Διάτρηση σε 6 πλευρές
- 2 κεφαλές διάτρησης με συνολικά 22 κάθετα τρυπάνια 13 επάνω και 9 κάτω
- 10 οριζόντια τρυπάνια
- Ισχύς επάνω αξόνων 9kW και 5,5 kW
- Ισχύς κάτω άξονα 3,5 kW
- Αυτόματες αλλαγές 10 εργαλείων
- Μήκος τεμαχίου: 70-3000 mm
- Πλάτος τεμαχίου: 35-1215 mm
- Ταχύτητα άξονα, X/Y/Z 140/90/30 m/min
- Λειτουργία διάτρησης 2 τεμαχίων ταυτόχρονα
Πολυτρύπανο 4 αξόνων για Κάθετη & Οριζόντια Διάτρηση KDT KD-612GNH
Αυτόματες αλλαγές εργαλείων με δύο εργαλειοφόρους, 10 και 2 θέσεων. Εγκατάσταση aggregate και δυνατότητα επεξεργασίας με άξονα C. Άνω κεφαλή τρυπανιών: 13 Κάθετα + 10 Οριζόντια + Δίσκος κινησιάς, κάτω κεφαλή τρυπανιών: 9 Κάθετα, διπλός άξονας στην κάτω πλευρά, aggregate τεσσάρων πλευρών, αυτόματη αλλαγή εργαλείων, πολυσύνθετη επεξεργασία: Lamello, OVVO και ούτω καθεξής
- Αριστερή πλευρά: Άξονας 9KW με άξονα C για πλευρικό φρεζάρισμα, στάνταρ με ίσιο aggregate και προαιρετικό aggregate σταυρός ή aggregate υπό γωνία, ο άξονας C περιστρέφεται σε 360°,επεξεργασία τεσσάρων πλευρών
- Μπορεί να εγκατάσταθεί aggregate πλευρικής κατεργασίας φρεζαρίσματος 45 μοιρών και πλευρικής κατεργασίας φρεζαρίσματος, να πραγματοποιηθεί επεξεργασία εγκοπής Lamello 45 μοιρών, να εγκατασταθεί συμβατικός δίσκος κοπής και δίσκος Lamello

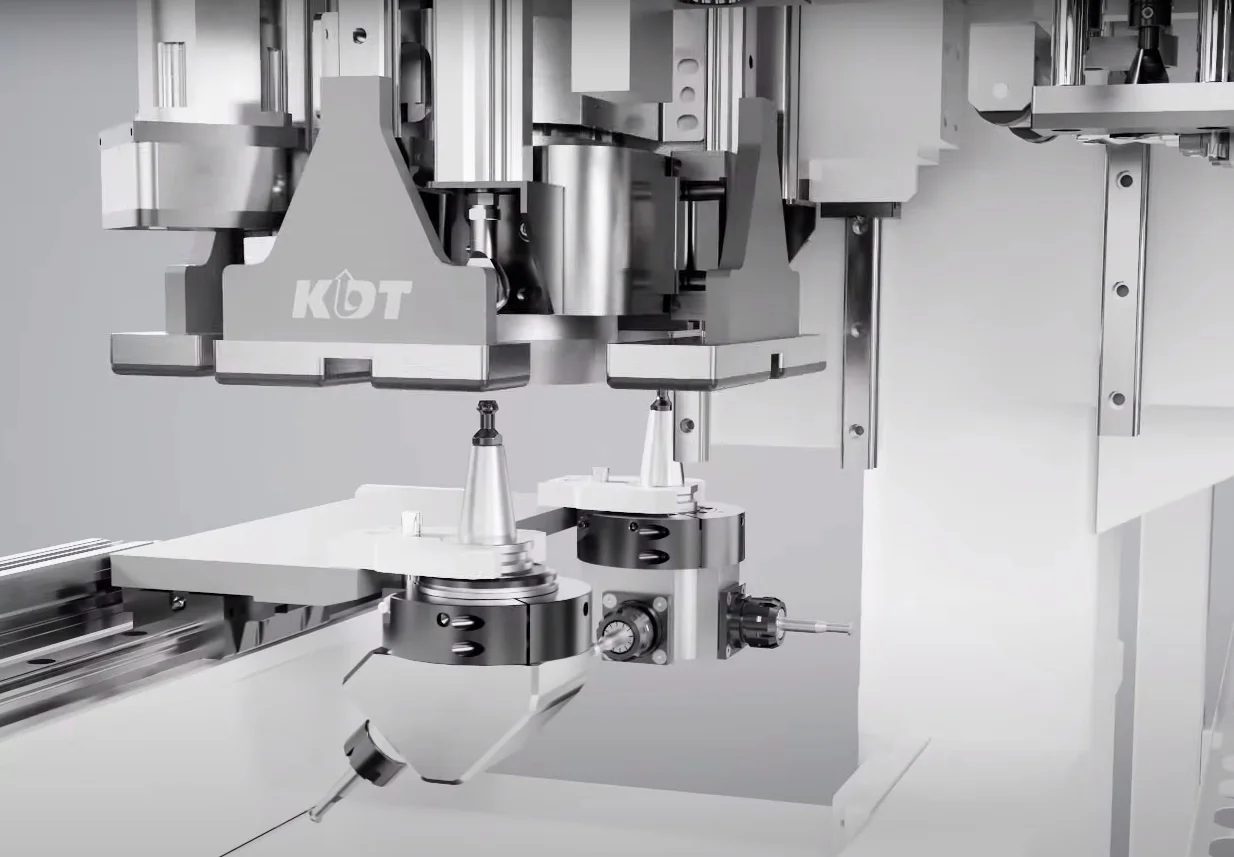

- Standard με πλευρικό εργαλειοφόρο 2 θέσεων για aggregate, μπορεί να εγκατασταθεί aggregate 2 πλευρών, aggregate σταυρός, aggregate 45° είτε δίσκος για Lamello.
- Standard με 10 θέσεις για αυτόματες αλλαγές εργαλείων
- Εξοπλισμένο με άξονα 5.5kw με αυτόματες αλλαγές εργαλείων στην επάνω πλευρά και με διπλό άξονα 3.5kw*2 στην κάτω πλευρά με σταθερά εργαλεία για γρηγορότερη επεξεργασία κινησιών και κοπών

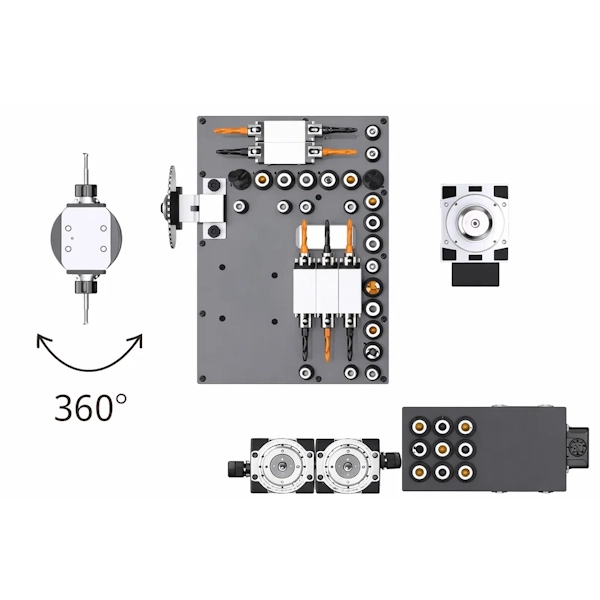

- Διάταξη τρυπανιών: άνω κεφαλή τρυπανιών: 13 Κάθετα + 10 Οριζόντια + Δίσκος κινησιάς, κάτω κεφαλή τρυπανιών: 9 Κάθετα
- Το διπλό κινούμενο αεροτράπεζο, κινείται ανάλογα με τη θέση των τρυπών και παρέχει υποστήριξη στο τεμάχιο, ώστε να υπάρχει βελτίωση της ακρίβειας διάτρησης, και την αποφυγή συσσώρευσης σκόνης στον κάτω μέρος
- Λειτουργία διπλής τοποθέτησης , που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου, επιτυγχάνοντας ακριβέστερη και αποτελεσματικότερη τοποθέτηση
- Ιμάντας απομάκρυνσης σκόνης και απορριμμάτων στην κάτω πλευρά
- Προσομοίωση της διαδρομής επεξεργασίας του τεμαχίου στο περιβάλλον εργασίας του χρήστη και ταυτόχρονα ακριβής πρόβλεψη του χρόνου επεξεργασίας
- Καταγραφή στατιστικών στοιχείων επεξεργασίας, έλεγχος προόδου παραγωγής σε πραγματικό χρόνο
Προδιαγραφές
Κεφαλές τρυπανιών

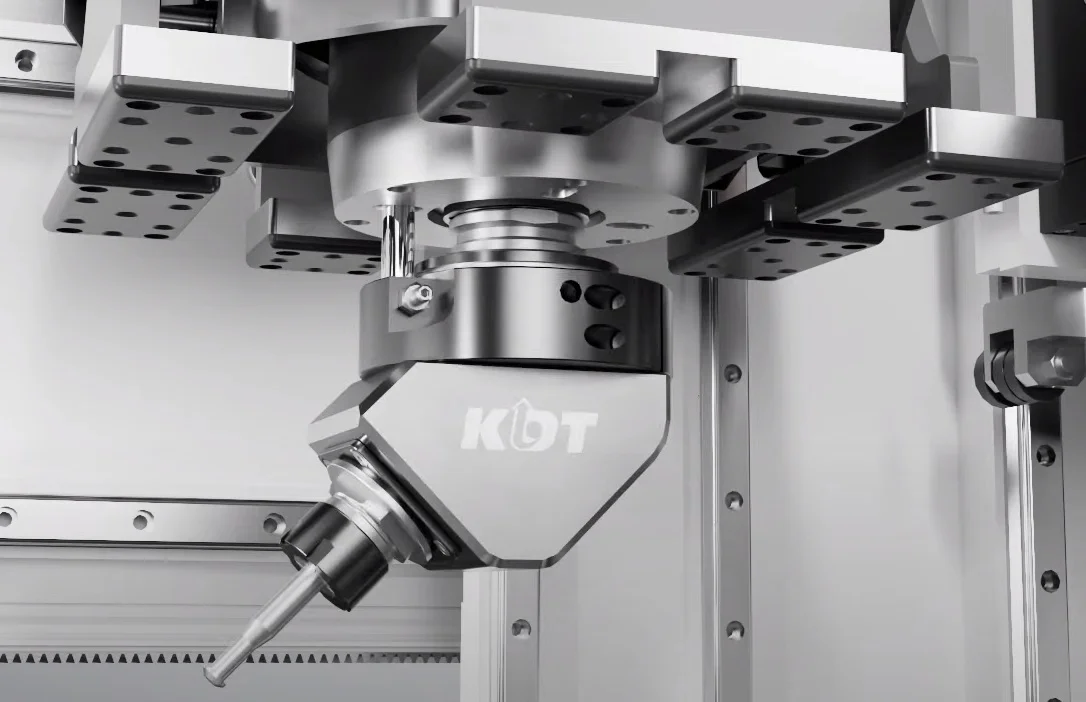

Άξονας 9Kw(με περιστροφή στον άξονα C)
Εργαλειοφόρος άξονα C

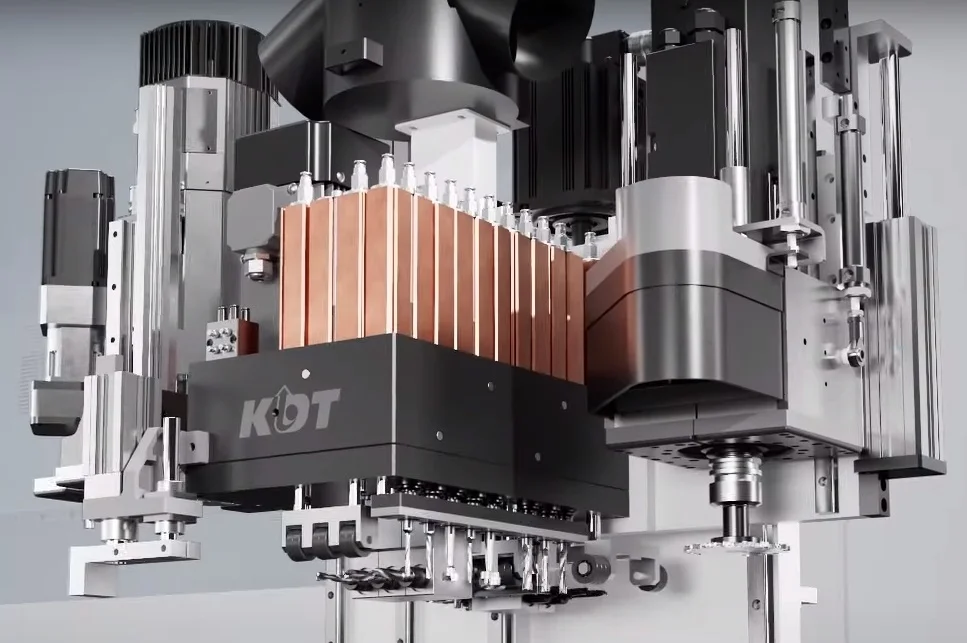

Αερόψυκτος κύριος άξονα 5.5kW

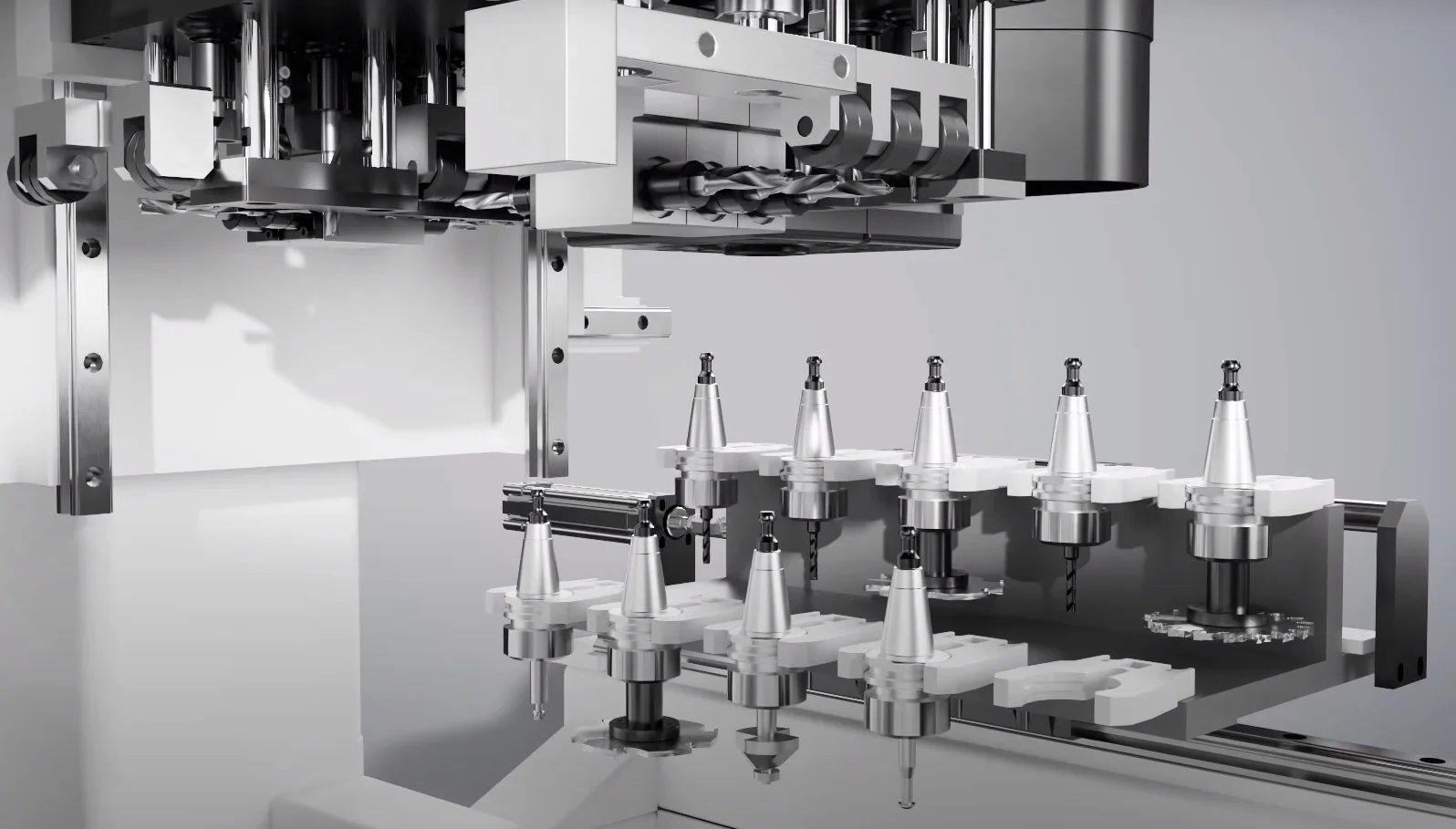

Εργαλειοφόρος με 10 θέσεις διπλής στρώσης

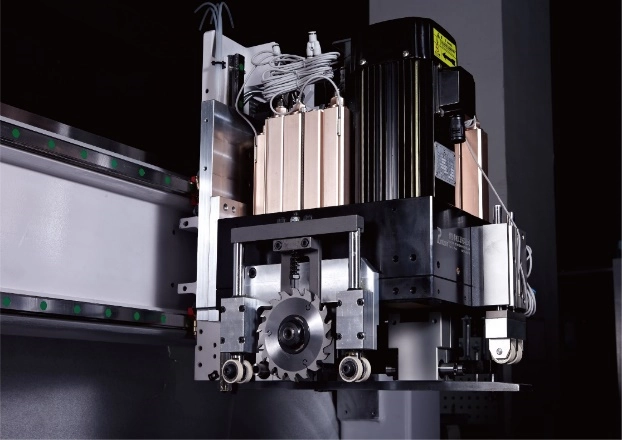

Δίσκος κινησιάς
Διπλό κινούμενο αεροτράπεζο

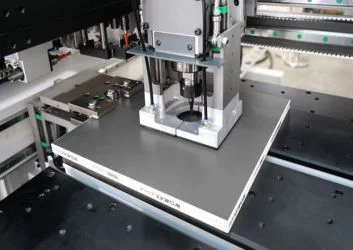

Πλάκα πίεσης αέρα

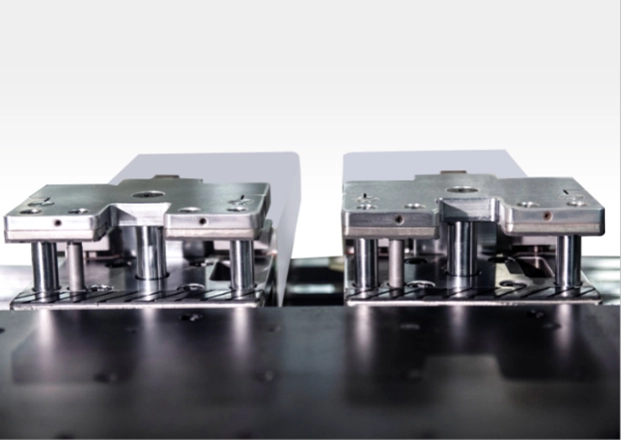

Δαγκάνες με δυνατότητα αυτοκαθαρισμού.
Ιμάντας απομάκρυνσης σκόνης και απορριμμάτων

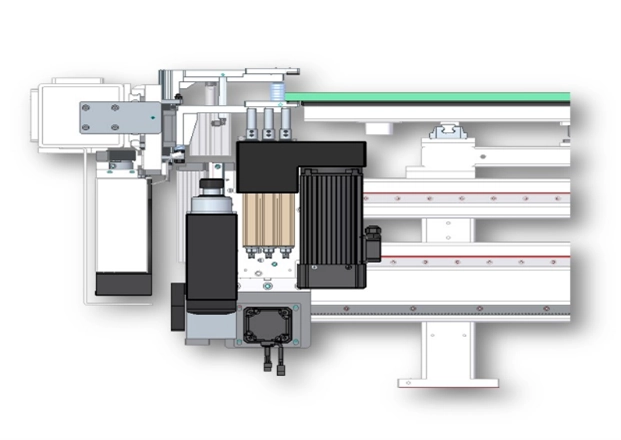

Βελτιστοποίηση της περιοχής διάτρησης

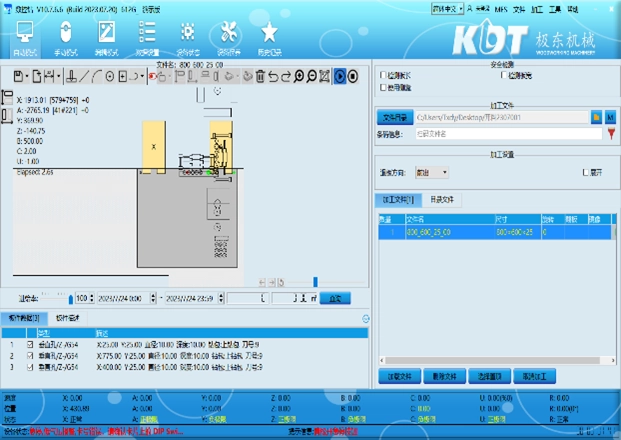

Αναβαθμισμένο λογισμικό
Πολυάριθμες κατεργασίες
Υποστήριξη πολλαπλών τύπων δεδομένων
Barcode Scanner

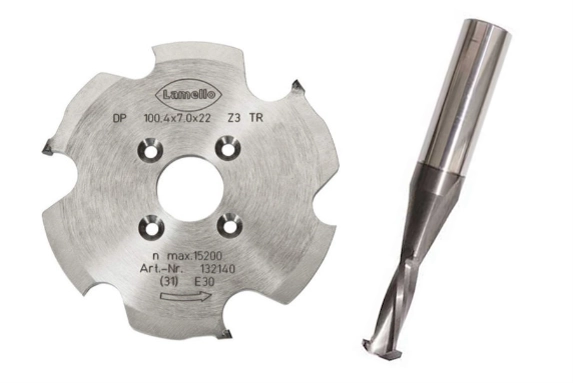

Επεξεργασία Lamello
Το KDT KD-612GNH: Διατρητικό Κέντρο 6 Πλευρών με Άξονα C για Απαιτητική Παραγωγή
Το KDT KD-612GNH: Η Απόλυτη Ευελιξία με Άξονα C 360°. Είναι ιδανικό για πολύπλοκες κατεργασίες, καθώς ο περιστρεφόμενος άξονας 9kW επιτρέπει φρεζάρισμα, εγκοπές Lamello και Ovvo, αλλά και κοπές υπό γωνία χωρίς αλλαγή θέσης του τεμαχίου.
Κύρια Πλεονεκτήματα:
- Άξονας C 360° 9kW: πολυλειτουργική κατεργασία σε έναν κύκλο, χωρίς αλλαγή θέσης του τεμαχίου.
- Διπλός εργαλειοφόρος 10+2 θέσεων: γρήγορη αυτόματη αλλαγή εργαλείων στον κύριο άξονα και στον άξονα C.
- Διπλός κάτω άξονας 3,5kW×2: ταυτόχρονη άνω και κάτω επεξεργασία για ελάχιστο χρόνο κύκλου.
- Barcode scanner & πλήρης συμβατότητα αρχείων: αυτοματοποιημένη, χωρίς λάθη φόρτωση προγράμματος από MPR, DXF, BPP, PDX, XML.
Με το KD-612GNH από την Alpha-Mac αποκτάτε γνήσιο εξοπλισμό KDT, πλήρη τεχνική κάλυψη και ανταλλακτικά, στηριγμένοι στην τεχνογνωσία που χρειάζεται σήμερα η ελληνική βιομηχανία ξύλου.
| Μέγιστη ταχύτητα άξονα X/A | 140m/min |
| Μέγιστη ταχύτητα άξονα Y | 90m/min |
| Μέγιστη ταχύτητα άξονα Z | 30m/min |
| Ισχύς Άξονα | Πάνω：9KW+5.5KW Κάτω：3.5ΚW*2 |
| Αριθμός τρυπανιών | Πάνω: 13(Κ) + 10(Ο) + Κάτω: 9(Κ) |
| Εργαλειοφόροι | 10 θέσεις σε 2 επίπεδα για εργαλεία στον κύριο άξονα και 2 θέσεις για aggregates |
| Μήκος τεμαχίου εργασίας | 70～3000mm |
| Πλάτος τεμαχίου εργασίας | 50～1215mm;35～50mm(L≤1000mm) |
| Πάχος τεμαχίου εργασίας | 9～60mm |
| Ισχύς | 36.27kw |
| Πίεση αέρα | 0.6Mpa |
| Διάμετρος σωλήνα απορρόφησης σκόνης | φ200mm*1, φ150mm*1, φ100mm*1 |
| Κατανάλωση αέρα | 450L/min |
| Όγκος αέρα στο σύστημα απορρόφησης σκόνης | 6150 m³/h |
| Ταχύτητα αέρα στην είσοδο απορρόφησης | 30m/s |
| Συνολικό μέγεθος | 6040 Μ * 3360 Π * 2190 Υ mm |
Είναι διατρητικό κέντρο CNC 6 πλευρών 4 αξόνων, με δύο κεφαλές διάτρησης (άνω και κάτω) και περιστρεφόμενο άξονα C 360°, για ταυτόχρονη διάτρηση, γκινησιά και φρεζάρισμα σε πάνελ ξύλου.
Συνολικά 22 κάθετα τρυπάνια (13 στην άνω κεφαλή, 9 στην κάτω), 10 οριζόντια τρυπάνια στην άνω κεφαλή και δίσκο κινησιάς.
Είναι ο πολυλειτουργικός περιστροφικός άξονας ισχύος 9kW στο άνω αριστερό μέρος, ο οποίος περιστρέφεται 360° και επιτρέπει φρεζάρισμα, εγκοπές Lamello, Ovvo και κόψιμο γωνίας χωρίς αλλαγή θέσης του τεμαχίου.
Μήκος 70–3000mm, πλάτος 35–1215mm και πάχος 9–60mm.
Διαθέτει δύο εργαλειοφόρους: 10 θέσεις διπλής στρώσης στον κύριο άνω άξονα (5,5kW) και 2 θέσεις στον άξονα C (9kW) για aggregates.
Ναι, μέσω έτοιμων μακροεντολών για Lamello (άνω επιφάνεια και σόκορο), Ovvo, κόψιμο γωνίας και εγκοπή για ταινία LED.
Το λογισμικό διαβάζει αρχεία τύπου MPR, DXF, BPP, PDX και XML, οπότε είναι συμβατό με τα περισσότερα σχεδιαστικά προγράμματα επίπλου. Διαθέτει επίσης σαρωτή barcode 1D/2D για αυτόματη φόρτωση του προγράμματος κατεργασίας.
Ναι — η Alpha-Mac είναι επίσημος αντιπρόσωπος της KDT για Ελλάδα και Κύπρο, καλύπτοντας το KD-612GNH με τεχνική υποστήριξη και γνήσια ανταλλακτικά.
