Κύρια Χαρακτηριστικά
- Πολυτρύπανο CNC 6 πλευρών
- Διάτρηση σε 6 πλευρές
- 3 κεφαλές διάτρησης με συνολικά 35 κάθετα τρυπάνια 26 επάνω και 9 κάτω
- 16 οριζόντια τρυπάνια
- Ισχύς επάνω άξονα 5,5 kW
- Ισχύς επάνω άξονα σταυρού για οριζόντιες εργασίες 6 kW
- Ισχύς κάτω άξονα 3,5 kW
- Αυτόματες αλλαγές 6 εργαλείων
- Μήκος τεμαχίου: 70-3000 mm
- Πλάτος τεμαχίου: 35-1215 mm
- Ταχύτητα άξονα, X/Y/Z 140/90/50 m/min
- Λειτουργία διάτρησης 2 τεμαχίων ταυτόχρονα
Πολυτρύπανο για Κάθετη & Οριζόντια Διάτρηση KDT KD-612NCHSD
Αυτόματες αλλαγές εργαλείων 6 θέσεων. Άνω κεφαλή τρυπανιών: 26 Κάθετα + 16 Οριζόντια + Δίσκος κινησιάς, κάτω κεφαλή τρυπανιών: 9 Κάθετα, διπλός άξονας στην κάτω πλευρά, πολυσύνθετη επεξεργασία: Lamello, OVVO και ούτω καθεξής
- 6 θέσεις για αυτόματες αλλαγές εργαλείων στον επάνω άξονα ευκολος χειρισμός διάτρησης ,γκινησιάς ,λεντοταινίας, φρεζαρίσματος, pocket, Lamello…
- Ο επάνω άξονας έχει ισχύ άτρακτου 5,5KW, για ισχυρότερη και ταχύτερη κοπή και φρεζάρισμα
- Ο δεύτερος επάνω άξονας τύπου σταυρού έχει ισχύ άτρακτου 6KW, για οριζόντιες επεξεργασίες
- Διαθέτει διπλό αεροτράπεζο, το οποίο μετακινείται ανάλογα με τη θέση της οπής για να βελτιωθεί η ακρίβεια της διάτρησης.
- Λειτουργία διπλής τοποθέτησης , που επιλέγεται αυτόματα ανάλογα με το μέγεθος του τεμαχίου, επιτυγχάνοντας ακριβέστερη και αποτελεσματικότερη τοποθέτηση
- Αυτόματο σύστημα ιμάντα για απομάκρυνση υπολειμμάτων και σκόνης
- Προσομοίωση της διαδρομής επεξεργασίας του τεμαχίου στο περιβάλλον εργασίας του χρήστη και ταυτόχρονα ακριβής πρόβλεψη του χρόνου επεξεργασίας
- Καταγραφή στατιστικών στοιχείων επεξεργασίας, έλεγχος προόδου παραγωγής σε πραγματικό χρόνο
Προδιαγραφές

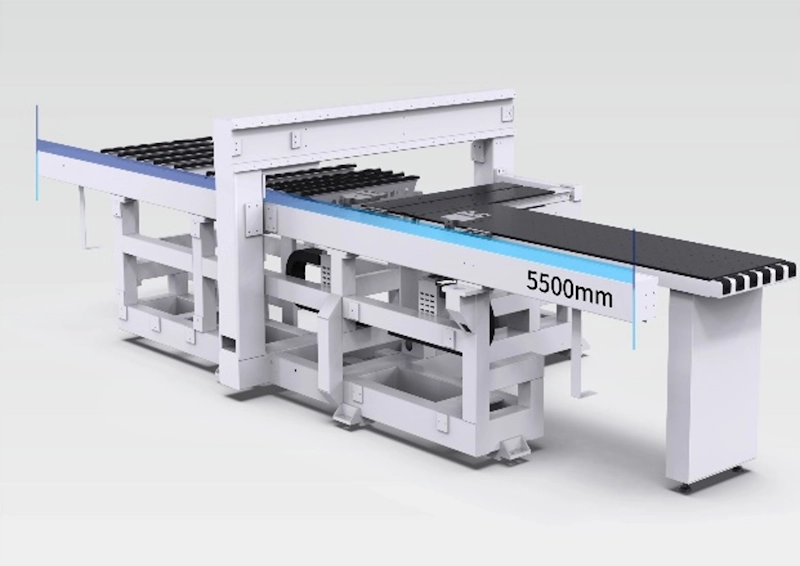

Πλαίσιο μηχανής βαρέως τύπου

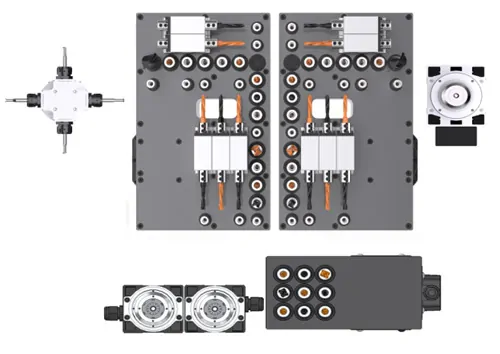

Κεφαλές τρυπανιών

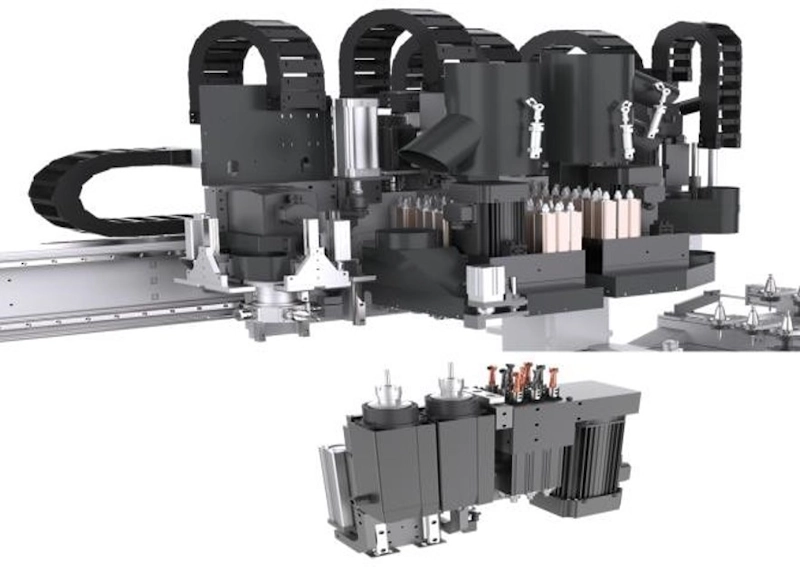

Διάταξη αξόνων

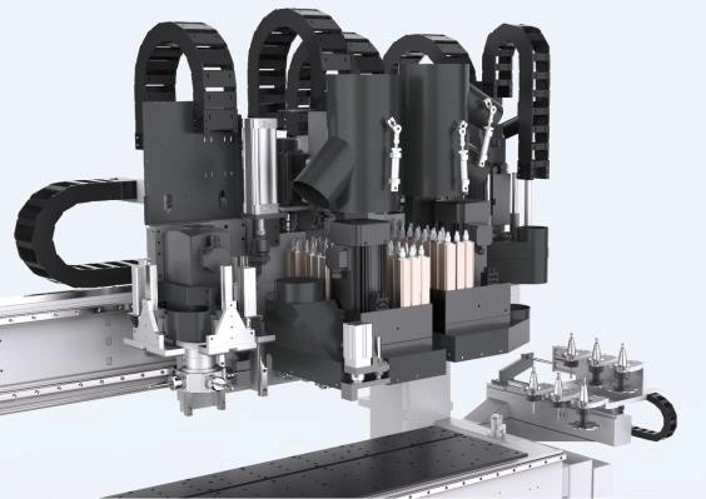

Εργαλειοφόρος 6 θέσεων σε δύο επίπεδα

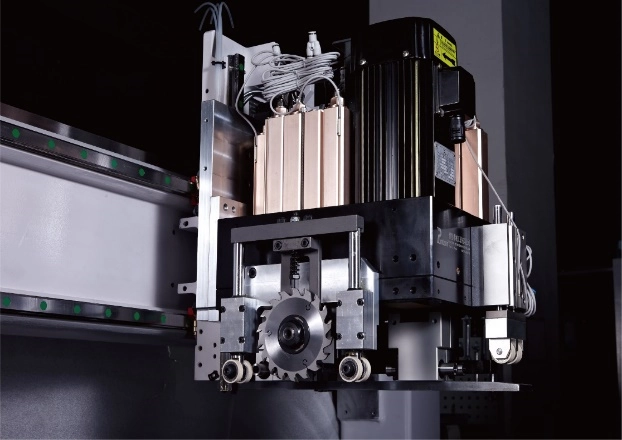

Δίσκος κινησιάς

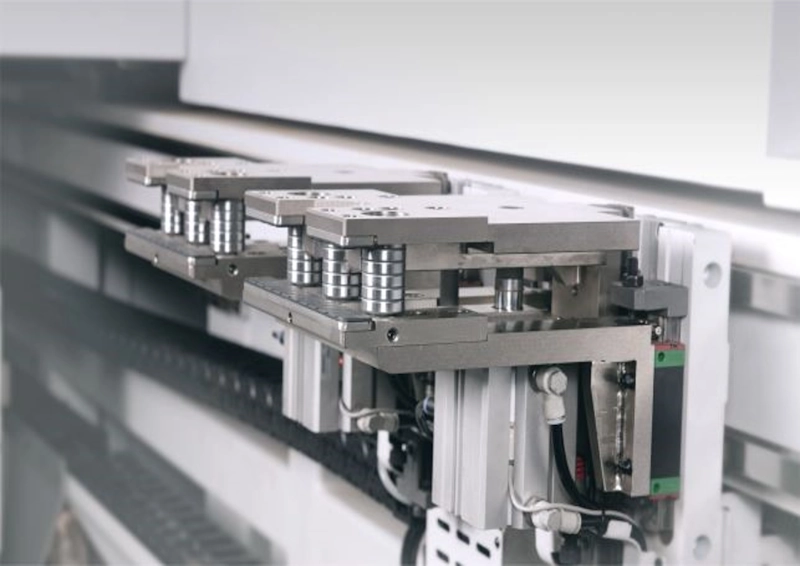

Δαγκάνες με τρία ρουλεμάν

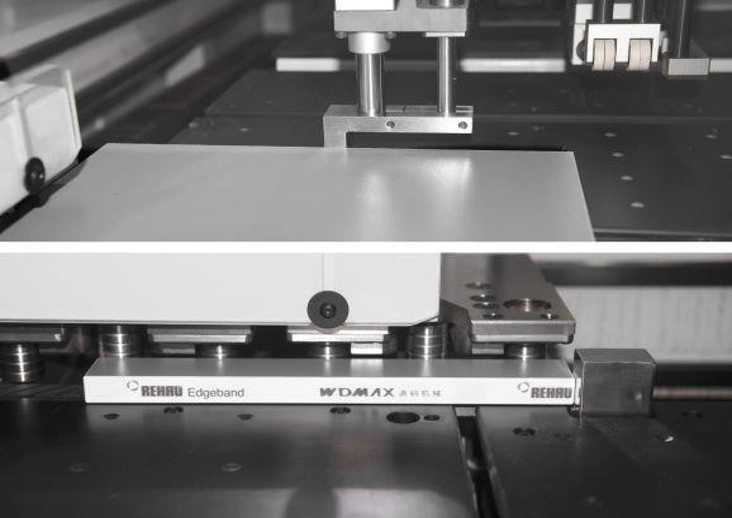

Συσκευή διπλής τοποθέτησης
Διπλό κινούμενο αεροτράπεζο

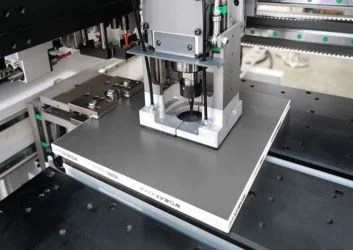

Πλάκα πίεσης αέρα

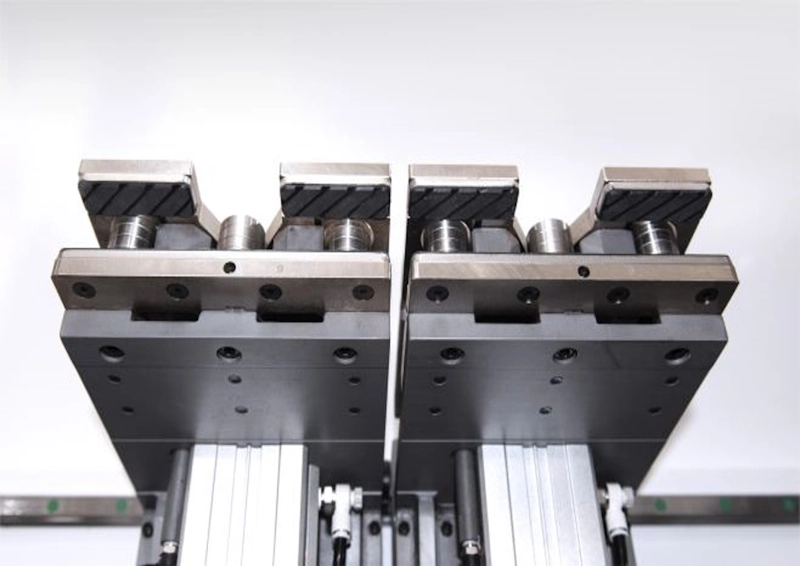

Δαγκάνες με δυνατότητα αυτοκαθαρισμού.
Ιμάντας απομάκρυνσης σκόνης και απορριμμάτων

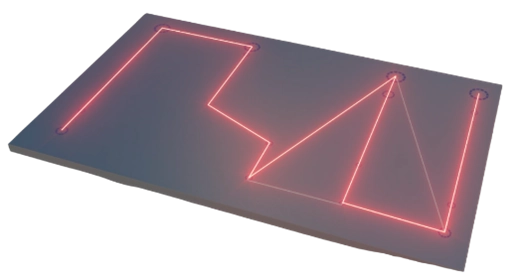

Βελτιστοποίηση της περιοχής διάτρησης με τεχνολογία AI

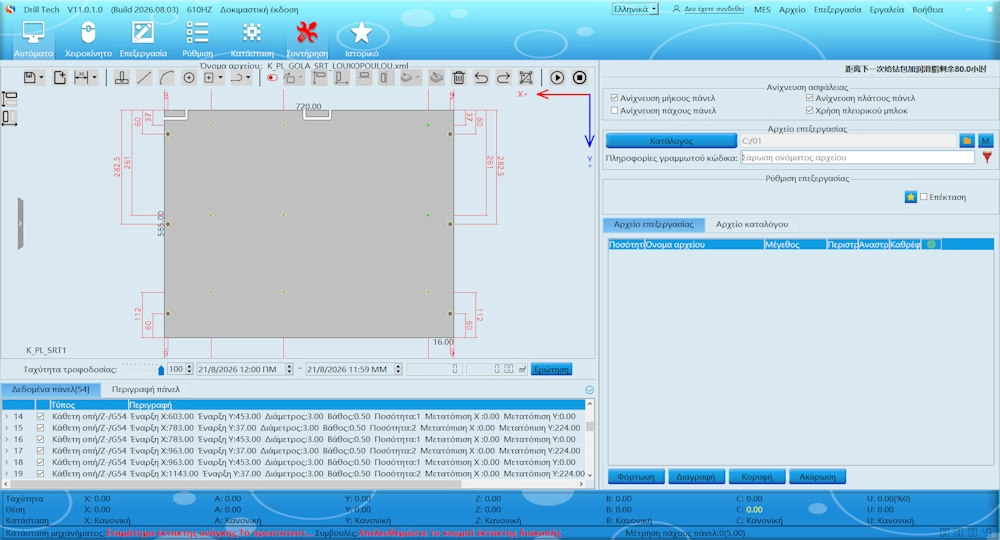

Αναβαθμισμένο λογισμικό
Πολυάριθμες κατεργασίες
Υποστήριξη πολλαπλών τύπων δεδομένων
Barcode Scanner

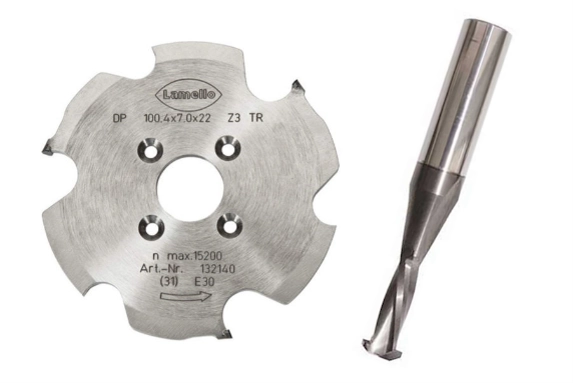

Επεξεργασία Lamello

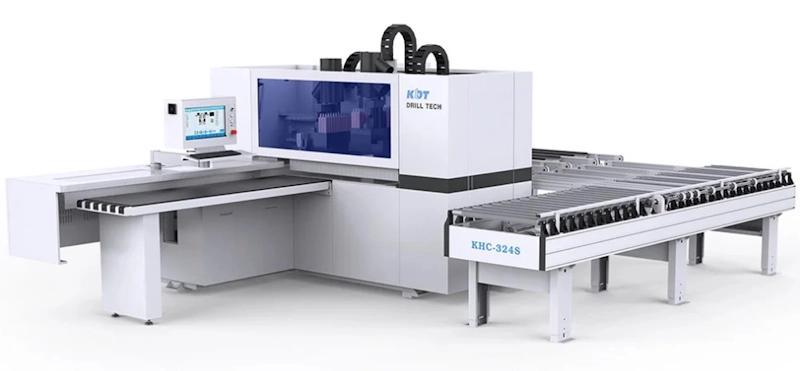

Σύστημα επιστροφής τεμαχίων
Το KDT KD-612NCHSD: Πολυτρύπανο 6 Πλευρών Υψηλής Πυκνότητας Διάτρησης για Απαιτητική Παραγωγή
Το KDT KD-612NCHSD: Ακραία Παραγωγικότητα και Πυκνότητα Διάτρησης. Με 35 κάθετα τρυπάνια (26 επάνω, 9 κάτω), 16 οριζόντια και διπλό κάτω άξονα, είναι φτιαγμένο για βιομηχανίες με τεράστιο όγκο που απαιτούν μαζικά τρυπήματα με ένα μόνο πέρασμα, καλύπτει διάτρηση, γκινησιά, φρεζάρισμα και σύνδεσμο Lamello χωρίς πολλαπλά περάσματα.
Κύρια Πλεονεκτήματα:
Πυκνή διάταξη 51 τρυπανιών (26+9 κάθετα, 16 οριζόντια): κάλυψη σχεδόν κάθε θέσης οπής σε ένα πέρασμα, χωρίς αλλαγή εργαλείου.
Διπλός κάτω άξονας 3,5kW×2: ταυτόχρονη επεξεργασία άνω και κάτω πλευράς, ελάχιστος χρόνος κύκλου.
Εργαλειοφόρος 6 θέσεων σε 2 επίπεδα: αυτόματη αλλαγή εργαλείων στον κύριο άνω άξονα (5,5kW) και στον άξονα σταυρού (6kW) για οριζόντιες εργασίες.
Βελτιστοποίηση διαδρομής με AI, διπλό κινούμενο αεροτράπεζο και barcode scanner: γρήγορη, χωρίς λάθη φόρτωση προγράμματος από MPR, DXF, BPP, PDX, XML.
Το KD-612NCHSD μέσω της Alpha-Mac σας δίνει γνήσιο μηχάνημα KDT, άμεση τεχνική κάλυψη και γνήσια ανταλλακτικά — την τεχνογνωσία που χρειάζεται η σύγχρονη παραγωγή επίπλου στην Ελλάδα.
| Μέγιστη ταχύτητα άξονα X/A | 140m/min |
| Μέγιστη ταχύτητα άξονα Y | 90m/min |
| Μέγιστη ταχύτητα άξονα Z | 50m/min |
| Μέγιστη ταχύτητα άξονα B | 75m/min |
| Ισχύς Άξονα | Πάνω：6KW+5.5KW Κάτω：3.5ΚW*2 |
| Αριθμός τρυπανιών | Πάνω: 26(Κ) + 16(Ο) + Κάτω: 9(Κ) |
| Εργαλειοφόρος | 6 θέσεις σε 2 επίπεδα για εργαλεία στον κύριο άξονα |
| Μήκος τεμαχίου εργασίας | 70～3000mm |
| Πλάτος τεμαχίου εργασίας | 35～1215mm |
| Πάχος τεμαχίου εργασίας | 9～60mm |
| Ισχύς | 37.22kW |
| Πίεση αέρα | 0.6Mpa |
| Διάμετρος σωλήνα απορρόφησης σκόνης | φ200mm*2, φ100mm*1 |
| Κατανάλωση αέρα | 450L/min |
| Όγκος αέρα στο σύστημα απορρόφησης σκόνης | 9540 m³/h |
| Ταχύτητα αέρα στην είσοδο απορρόφησης | 30m/s |
| Συνολικό μέγεθος | 6040 Μ * 3450 Π * 2190 Υ mm |
Είναι πολυτρύπανο CNC 6 πλευρών με 4 ανεξάρτητους άξονες διάτρησης — δύο επάνω (κύριος + σταυρός για οριζόντιες εργασίες) και δύο κάτω σταθερούς — για ταυτόχρονη κάθετη και οριζόντια διάτρηση, γκινησιά και φρεζάρισμα σε πάνελ ξύλου.
Συνολικά 35 κάθετα τρυπάνια (26 στην άνω κεφαλή, 9 στην κάτω) και 16 οριζόντια τρυπάνια στην άνω κεφαλή, καθώς και δίσκο κινησιάς για ευθείες εγκοπές 50-850mm.
Ο κύριος επάνω άξονας έχει ισχύ 5,5kW, ο δεύτερος επάνω άξονας τύπου σταυρού για οριζόντιες εργασίες έχει 6kW, και οι δύο κάτω άξονες έχουν 3,5kW έκαστος (συνολική ισχύς 37,22kW).
Μήκος 70-3000mm, πλάτος 35-1215mm και πάχος 9-60mm.
Διαθέτει εργαλειοφόρο 6 θέσεων σε δύο επίπεδα στον κύριο επάνω άξονα, για αυτόματη αλλαγή εργαλείων (π.χ. οριζόντιος δίσκος Lamello, φρέζες).
Ναι, μέσω έτοιμων μακροεντολών για Lamello (άνω επιφάνεια και σόκορο), Ovvo, κόψιμο γωνίας και εγκοπή για ταινία LED.
Το KD-612NCHSD διαβάζει MPR, DXF, BPP, PDX και XML και ενσωματώνει σαρωτή barcode 1D/2D, ώστε να φορτώνετε το πρόγραμμα κατεργασίας γρήγορα και χωρίς λάθη πληκτρολόγησης.
Ναι, το KD-612NCHSD καλύπτεται πλήρως από την Alpha-Mac ως επίσημο αντιπρόσωπο της KDT στην Ελλάδα και την Κύπρο, με τεχνική υποστήριξη και γνήσια ανταλλακτικά.
